M2490125_fr | Instructions de montage Décendrage externe

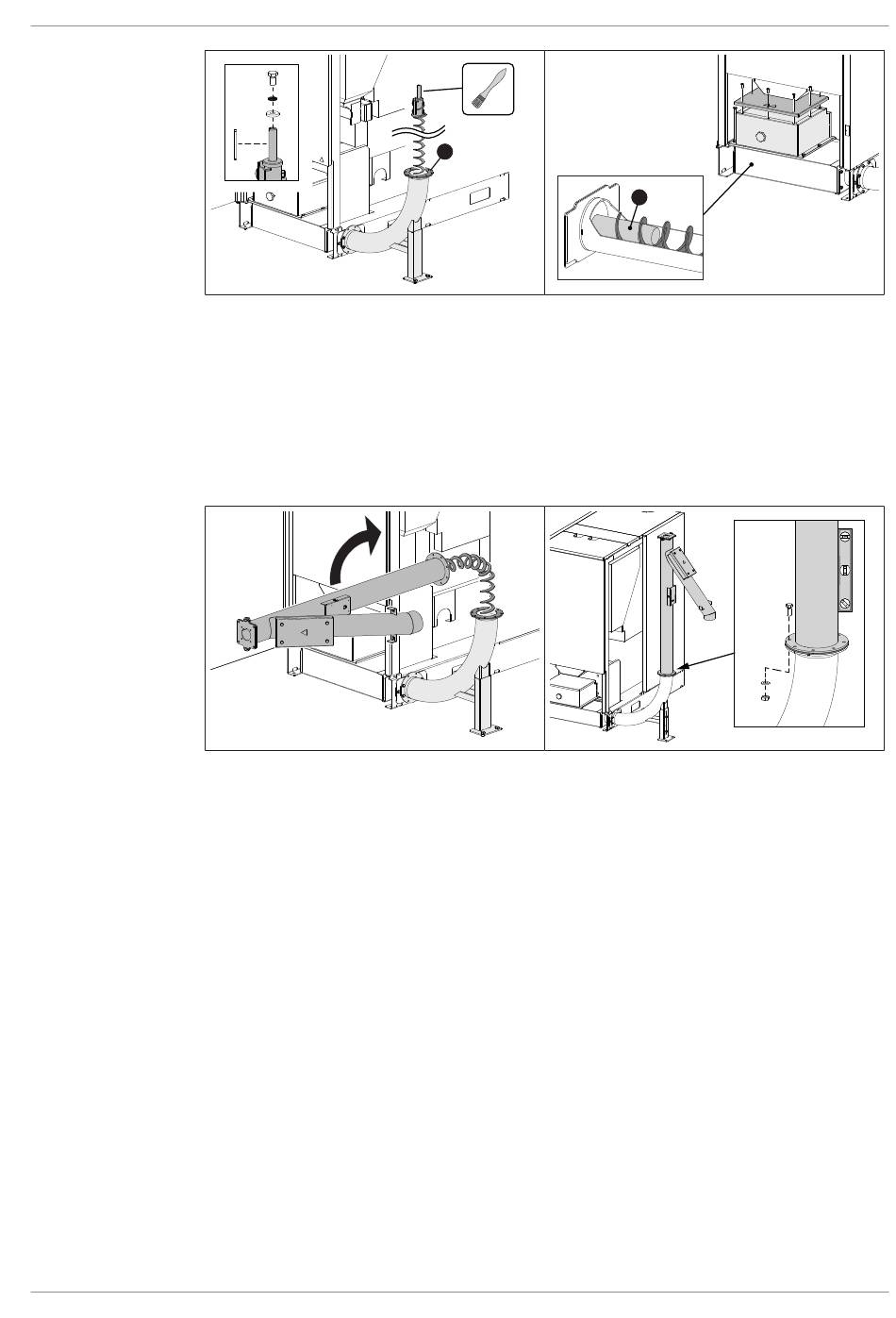

r Placer la garniture (A) sur le coude de tuyau
r Retirer la clavette et la sécurité de l'arbre du bout d'arbre de la vis sans fin sans âme
r Graisser le bout d'arbre avec de la pâte de cuivre
r Introduire la vis sans fin sans âme dans le tube coudé
r Démonter le couvercle de la partie supérieure et s'assurer que la vis sans fin sans
âme est en place sur le palier de vis sans fin (A)
- 8 vis à tête cylindrique bombée M6 × 20
r Courber prudemment la vis sans fin sans âme vers l'avant et y enfiler le tube montant
r Aligner le tube montant et le monter sur le coude de tuyau
- 8 vis 6 pans M8 × 20
Ä Le tuyau de descente peut être aligné par étapes de 45°,
[} 14]
A
Montage | 4
B
Ü "Position de montage"
23
