8
Raccorder le tuyau de vidange
Le tuyau de vidange sert à évacuer l'eau de
l'appareil. Une installation incorrecte peut entraîner
des dommages à l'appareil et aux biens.
MISE EN GARDE
• Isolez toutes les tuyauteries pour
éviter la condensation, qui pourrait
entraîner des dégâts des eaux.
• Si le tuyau de vidange est tordu ou
mal installé, de l'eau peut s'écouler et
provoquer un dysfonctionnement du
détecteur de niveau d'eau.
• En mode HEAT (CHALEUR), l'unité
d'extérieur évacue l'eau. Assurez-
vous que le tuyau de vidange est
placé dans un endroit approprié
pour éviter les dommages causés
par l'eau et le glissement.
• NE TIREZ PAS sur le tuyau de
vidange avec force. Cela pourrait le
déconnecter.
REMARQUE RELATIVE À L'ACHAT DES
TUYAUX
L'installation nécessite un tube en
polyéthylène (diamètre extérieur
= 1,46-1,54po/3,7-3,9 cm, diamètre
intérieur = 1,26po/3,2 cm), qui
peut être obtenu auprès de votre
magasin de matériel local ou de votre
revendeur.

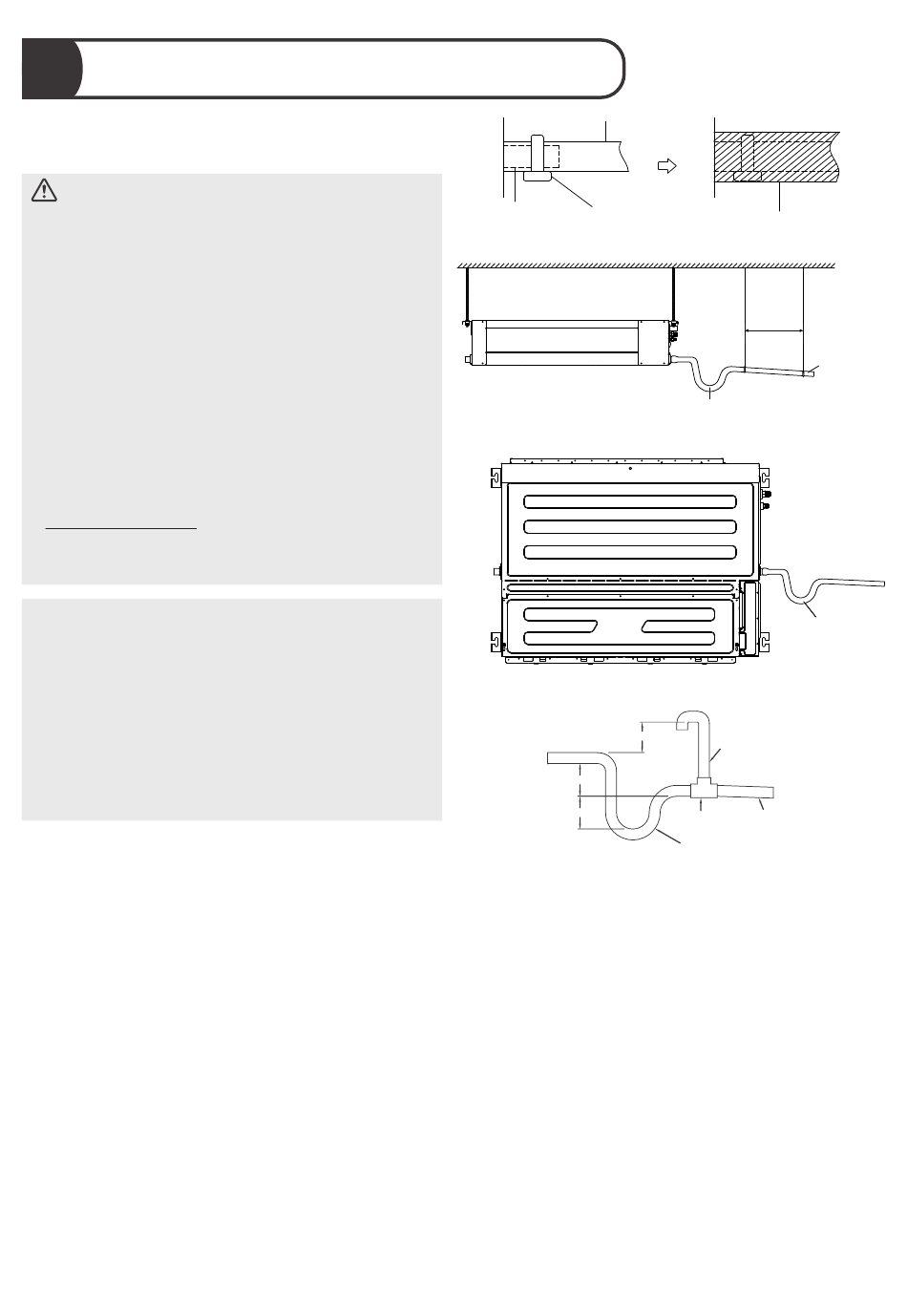

Installation du tuyau de vidange
intérieur
Installez le tuyau de vidange comme illustré dans
la figure suivante.
1. Recouvrez le tuyau de vidange d'un isolant
thermique pour éviter la condensation et les
fuites.
2. Fixez l'embouchure du tuyau de vidange à la
conduite d'évacuation de l'appareil. Enveloppez
l'embouchure du tuyau et fixez-la fermement à
l'aide d'un collier de serrage.
3. Ces appareils fonctionnent avec une pression
négative au niveau des raccords de vidange et
un siphon est nécessaire. Le siphon doit être
installé le plus près possible de l'appareil. Veillez
à ce que le haut du siphon se trouve en dessous
du raccordement au bac de récupération afin de
permettre une vidange complète du bac.
Tuyau de vidange
Orifice de
Tuyau de vidange
raccordement du
tuyau de vidange
Plafond
(Montage au plafond)
(Montage mural)
>2in(50mm)
>2in(50mm)
>2in(50mm)
Robinet de vidange
24
Isolation
39-59 po
(1-1,5 m)
Incliner de plus
de 1/50
Tube en U
Tube en U
Prise
d'air anti-
siphonnage
Prise
Incliner de
d'air en T
plus de 1/50
