ÉVACUATION DE L'AIR
REMARQUE
Lors de l'ouverture des tiges de soupape, tournez la clé hexagonale jusqu'à ce
qu'elle heurte le bouchon. N'essayez pas de forcer la vanne à s'ouvrir davantage.
Préparations et mesures de précautions
L'air et les corps étrangers dans le circuit de
réfrigérant peuvent provoquer des augmentations
anormales de la pression, ce qui peut endommager
le climatiseur, réduire son efficacité et causer
des blessures. Utiliser une pompe à vide et un
manomètre de collecteur pour évacuer le circuit
réfrigérant, et éliminer tout gaz non condensable
et toute humidité du système. L'évacuation doit
être effectuée lors de l'installation initiale et
lorsque l'unité est déplacée.
AVANT DE PROCÉDER À L'ÉVACUATION
Vérifiez que les tuyaux de connexion entre
les unités intérieures et extérieures sont
correctement raccordés.
Vérifiez que tous les câbles sont bien connectés.
Instructions d'évacuation

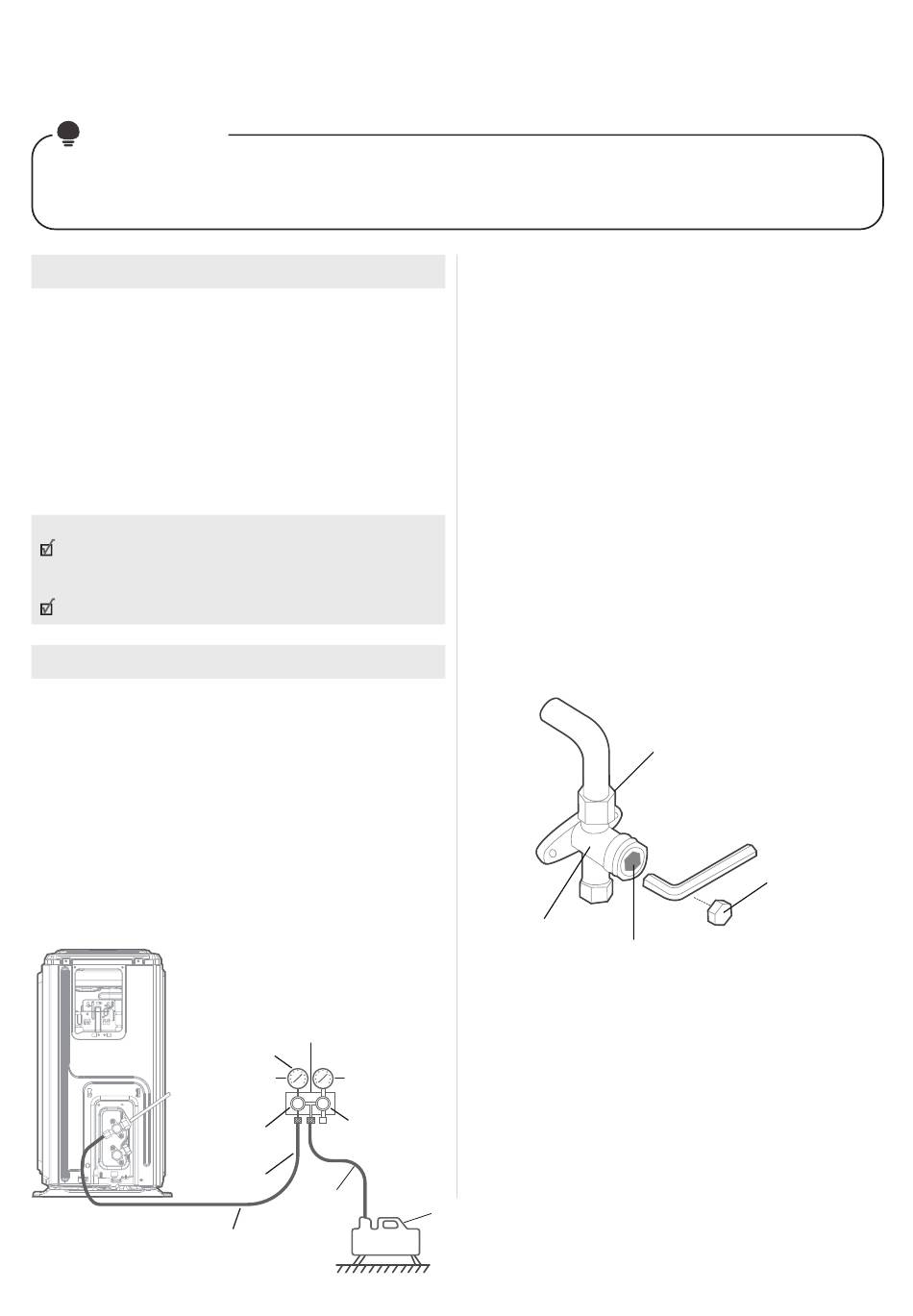

1. Connectez le tuyau de charge de la jauge du
collecteur à l'orifice de service de la vanne basse
pression de l'unité d'extérieur.
2. Raccorder un autre tuyau de charge entre la
jauge du collecteur et la pompe à vide.
3. Ouvrir le côté basse pression du manomètre du
collecteur. Maintenir le côté haute pression fermé.
4. Allumer la pompe à vide pour évacuer le système.
5. Exécutez sous vide pendant au moins
15 minutes, ou jusqu'à ce que le compteur de
composés indique -76cmHG (-10
Unité
d'extérieur
pression ou
tuyau de charge
basse pression
5
Pa).
Manomètre de
collecteur
-76 cmHg
Jauge à
Manomètre
composé
Vanne
Vanne
de basse
de haute
pression
pression
Tuyau de
Tuyau de
charge
Vanne de
6. Fermer le côté basse pression du manomètre du
collecteur et arrêter la pompe à vide.
7. Attendre 5 minutes, puis vérifier qu'il n'y a eu
aucun changement de pression dans le système.
8. En cas de changement de pression du système,
reportez-vous à la section Vérification des fuites
de gaz pour plus d'informations sur la façon de
vérifier les fuites. S'il n'y a pas de changement
de pression du système, dévissez le capuchon
de la vanne à garniture (vanne haute pression).
9. Insérez la clé hexagonale dans la vanne à
garniture (vanne haute pression) et ouvrez
la vanne en tournant la clé d'un quart de tour
dans le sens inverse des aiguilles d'une montre.
Écoutez le gaz sortir du système, puis fermez la
vanne après 5 secondes.
10. Surveillez le manomètre pendant une minute
pour vous assurer qu'il n'y a aucun changement
de pression. Le manomètre doit indiquer une
pression légèrement supérieure à la pression
atmosphérique.
11. Retirez le tuyau de charge du port de service.
Corps de vanne
Tige de vanne
12. À l'aide d'une clé hexagonale, ouvrez
complètement les vannes haute pression et
basse pression.
13. Serrez à la main les capuchons des trois vannes
(orifice de service, haute pression, basse
pression). Vous pouvez le serrer davantage à
l'aide d'une clé dynamométrique si nécessaire.
Pompe à
vide
36
Écrou évasé
Cache
