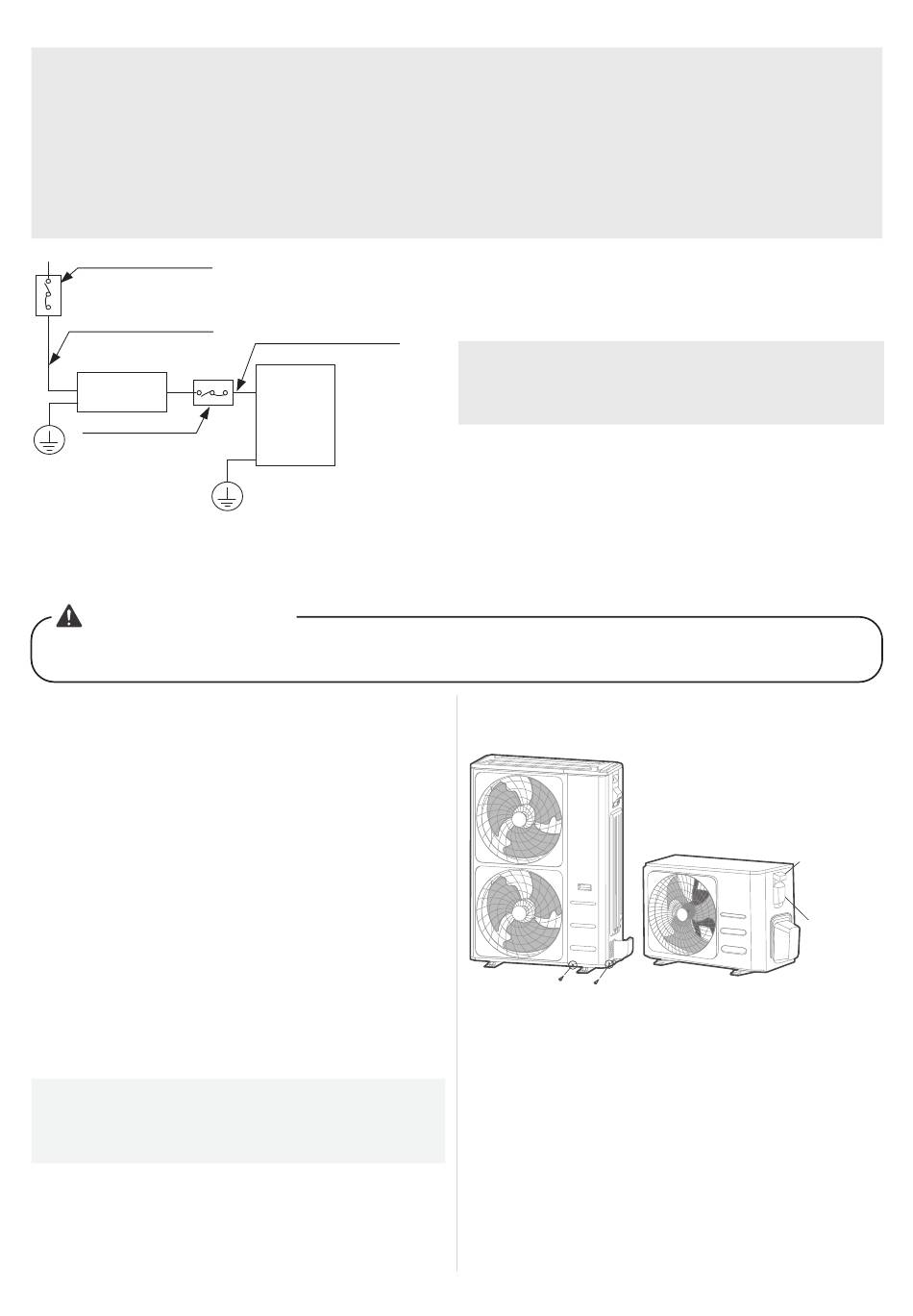

REMARQUE SUR LE DISJONCTEUR
Lorsque le courant maximal du climatiseur est supérieur à 16 A, un disjoncteur ou
un interrupteur de protection contre les fuites avec dispositif de protection doit
être utilisé (acheté séparément). Lorsque le courant maximum du climatiseur est
inférieur à 16 A, le cordon d'alimentation du climatiseur doit être équipé d'une
prise (achetée séparément). En Amérique du Nord, l'application doit être câblée
conformément aux exigences de la NEC et de la CEC.
Disjoncteur
(acheté séparément)
Câbles d'alimentation de
l'unité extérieure
Unité d'extérieur
Disjoncteur
(acheté séparément)
CÂBLAGE DE L'UNITÉ EXTÉRIEURE
AVERTISSEMENT
Avant d'effectuer tout travail électrique ou de câblage, coupez l'alimentation principale du système.
1. Préparation du câble pour la connexion
a. Vous devez d'abord choisir la bonne taille de
câble. Choisir le type de câble en fonction des
codes et réglementations électriques locaux.
b. Les tailles nécessaires du câble d'alimentation,
du câble de signal, du fusible et du commutateur
sont déterminées par le l'intensité de circuit
maximal de l'unité.
L'intensité de circuit maximal est précisé sur la
plaque signalétique située sur le panneau latéral
de l'unité. Se reporter à cette plaque signalétique
pour choisir le bon câble, fusible ou commutateur.
c. À l'aide d'une pince à dénuder, dénuder le
revêtement en caoutchouc des deux extrémités
du câble de signal pour révéler environ 5,9 po
(15 cm) de fil.
d. Dénuder l'isolant des extrémités.
e. À l'aide d'une pince à sertir, sertir des cosses en
u aux deux extrémités.
REMARQUE : Lors de la connexion des fils,
respectez strictement le schéma de câblage qui
se trouve à l'intérieur du couvercle du boîtier
électrique.
2. Retirez les 2 vis fixées sur le panneau avant
et le panneau latéral, puis descendez-le pour
effectuer la connexion des fils (voir l'illustration
de l'unité extérieure A).
Fils de connexion
intérieurs et extérieurs
(acheté séparément)
Unité
intérieure
REMARQUE : Les cographes sont fournis à titre
explicatif uniquement. Votre machine peut être
légèrement différente. La forme réelle prévaut.
Dévissez le couvercle du câblage électrique et
retirez-le (voir l'illustration de l'unité extérieure B).
2 vis
Unité extérieure A
3. Connectez les cosses en U aux bornes.
Faites correspondre les couleurs et les
étiquettes des fils avec celles du bornier. Vissez
fermement la cosse en U de chaque fil à la borne
correspondante.
4. Fixez le câble à l'aide du serre-câble.
5. Isolez les parties inutilisées des fils avec du
ruban isolant. Assurez-vous de les maintenir
éloignés de toute pièce électrique ou métallique.
6. Réinstallez le couvercle du boîtier électrique.
34
Couvercle
Vis
Unité extérieure B
