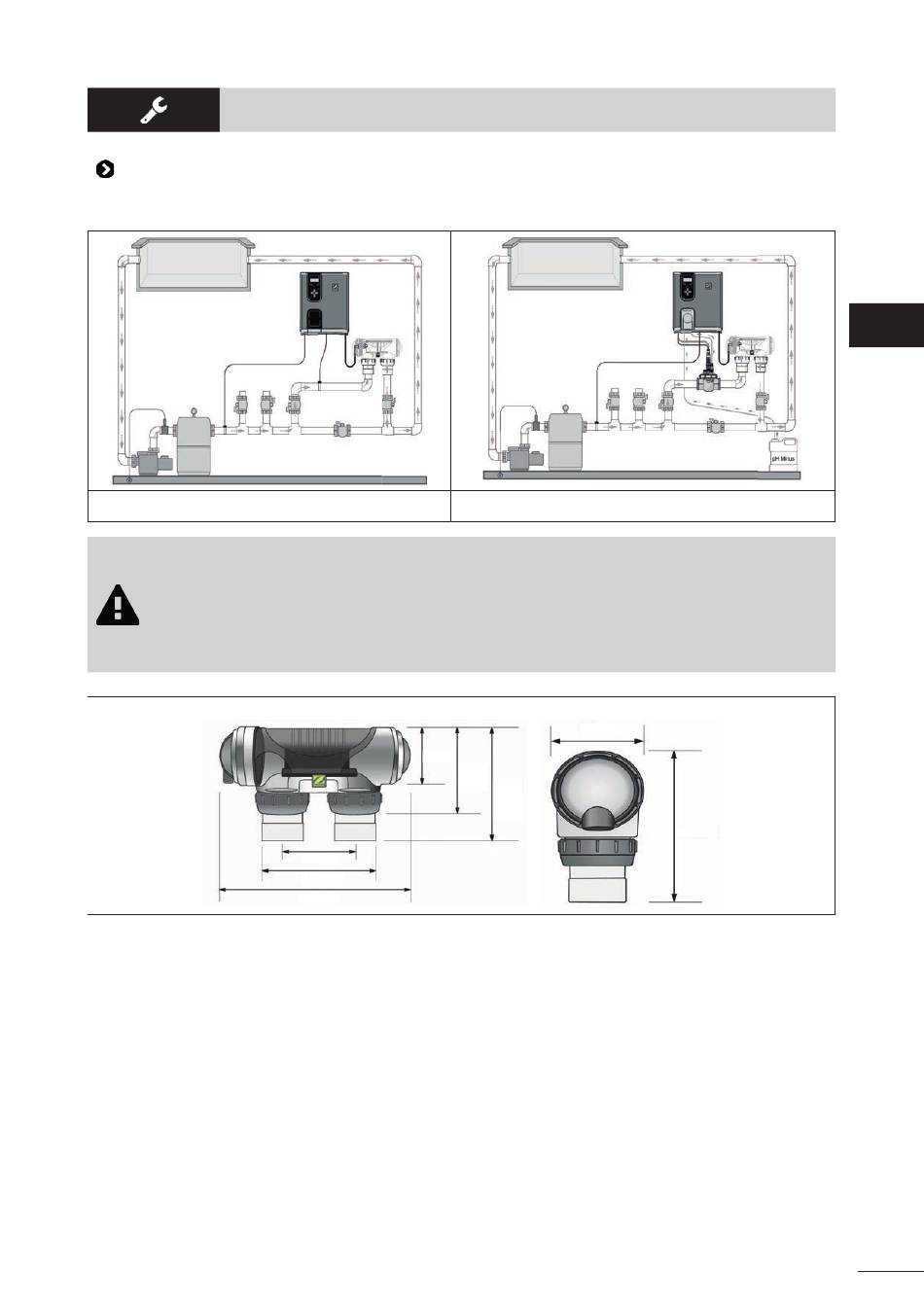

❷ Installation de l'appareil
2.1 I Installation de la cellule
• La cellule doit être installée sur la canalisation après filtration, après d'éventuelles sondes de mesure et après tout système de chauffage.
Installation d'un seul appareil
• La cellule doit toujours être le dernier élément placé sur la ligne de retour vers la piscine (voir schéma).
• Nous recommandons toujours d'installer la cellule en by-pass. Cette installation est OBLIGATOIRE si le
débit est supérieur à 18 m³/h afin d'éviter toute perte de charge.
• Si vous installez la cellule en by-pass, nous vous recommandons d'utiliser un clapet anti-retour après la
cellule, et non une vanne manuelle, afin d'éviter tout risque de mauvais réglage, qui pourrait entraîner
une mauvaise circulation dans la cellule.
• Vérifier que la cellule est placée HORIZONTALEMENT. Le sens d'écoulement de l'eau doit être du côté du raccordement électrique vers
le côté opposé.
• Utilisez des connecteurs à vis pour fixer la cellule au tuyau.
• Pour les tubes de Ø 63 mm, collez-les directement sur les raccords à vis. Pour les tubes de Ø 50 mm, utilisez des réducteurs adhésifs en
PVC du diamètre correspondant (modèles gris ; les modèles blancs sont destinés aux tubes UK de 1 ½'').
• Branchez le câble d'alimentation de la cellule en respectant les codes couleur des câbles (connecteurs rouge, noir et bleu), puis
remettez le capot de protection. Les deux câbles rouges peuvent être connectés à l'une ou l'autre des bornes rouges de
l'électrode.
Installation de l'appareil + module optionnel
11 cm
15,5
cm
12,5 cm
21,5 cm
32 cm
11 cm
21,5
cm
21,5 cm
FR
6
