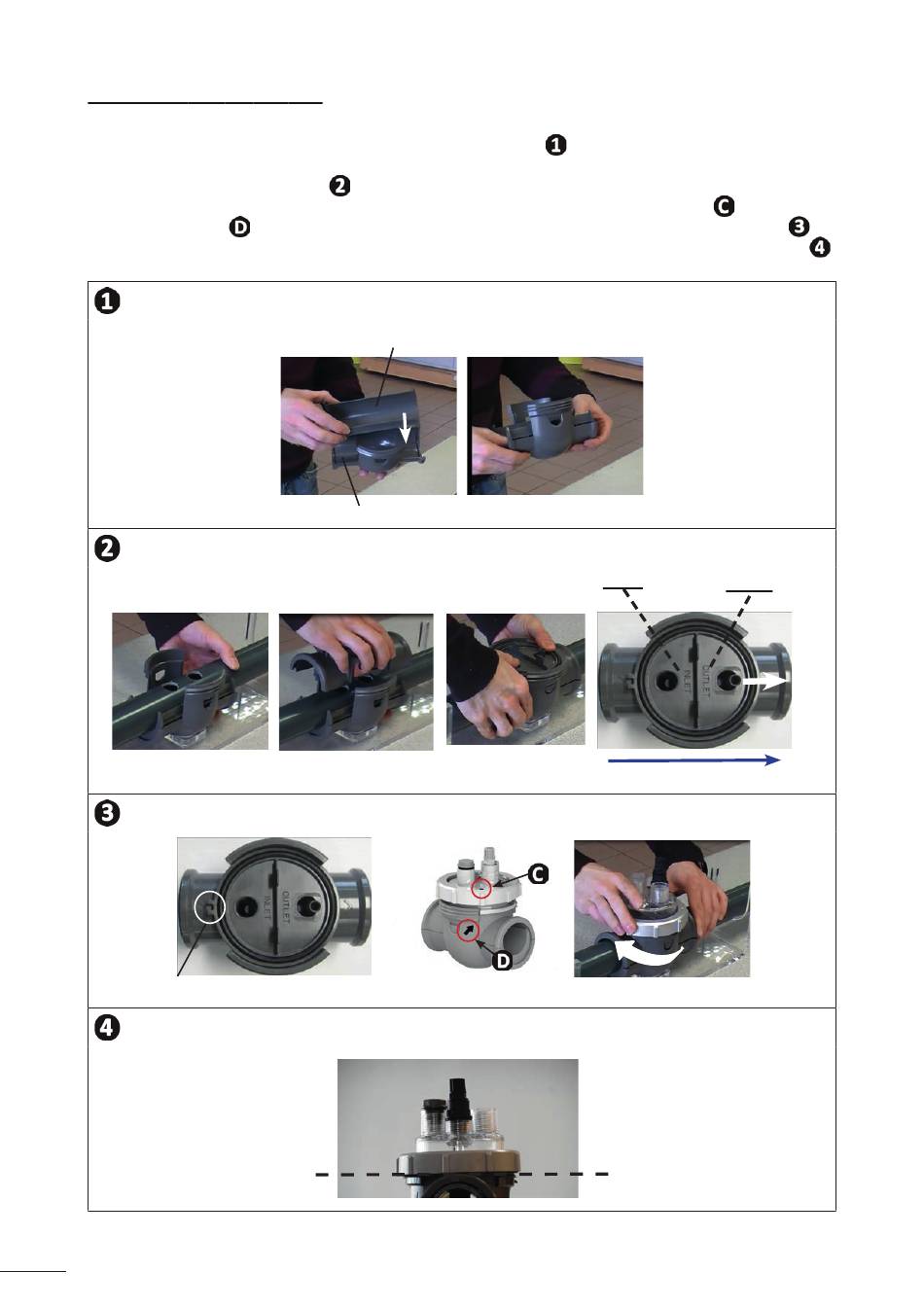

3.1.3 Installation du kit POD sur le tuyau
• Fixez les deux parties du collier de serrage POD sur le tube. Pour un tube de Ø 50 mm, utilisez le réducteur marqué
« EU ». Pour un tube de Ø 63 mm, n'utilisez pas ce réducteur.voir photo.
• Monter les colliers supérieurs et inférieurs de l'ensemble POD sur le tuyau en fonction de l'emplacement des trous et du sens d'écoulement de
l'eau (suivre le sens des flèches),voir photo.
• Placer la partie supérieure avec les éléments individuels dans le sens indiqué par la saillie, aligner la pointe de la bague de serrage avec
la flèche du manchon inférieur et serrer fermement la bague de serrage (à la main uniquement),voir photo.
• Pour vérifier le bon serrage, vérifiez que la bague de serrage est correctement alignée,voir photo.
Fusible
15
Réduction de tuyau Ø 50 mm (marquée « EU »)
Manchon inférieur Ø 63 mm
SAISIR
SORTIE
Sens d'écoulement de l'eau
