2.5.3 Phases de connexion électrique
• Identifiez les fonctions que vous souhaitez connecter et marquez l'emplacement du serre-câble,voir « 2.5.2 Désignation des fonctions
à connecter ».
• S'assurer que les câbles utilisés sont conformes aux conditions d'utilisation et aux restrictions réglementaires applicables.
• Au bas du boîtier de commande, déterminez le point d'entrée pour chaque fonction souhaitée :
pH = m
Redox = jaune
• Passer le câble dans le presse-étoupe approprié ou percer la membrane en PVC (caoutchouc) avec un
tournevis de diamètre adapté.

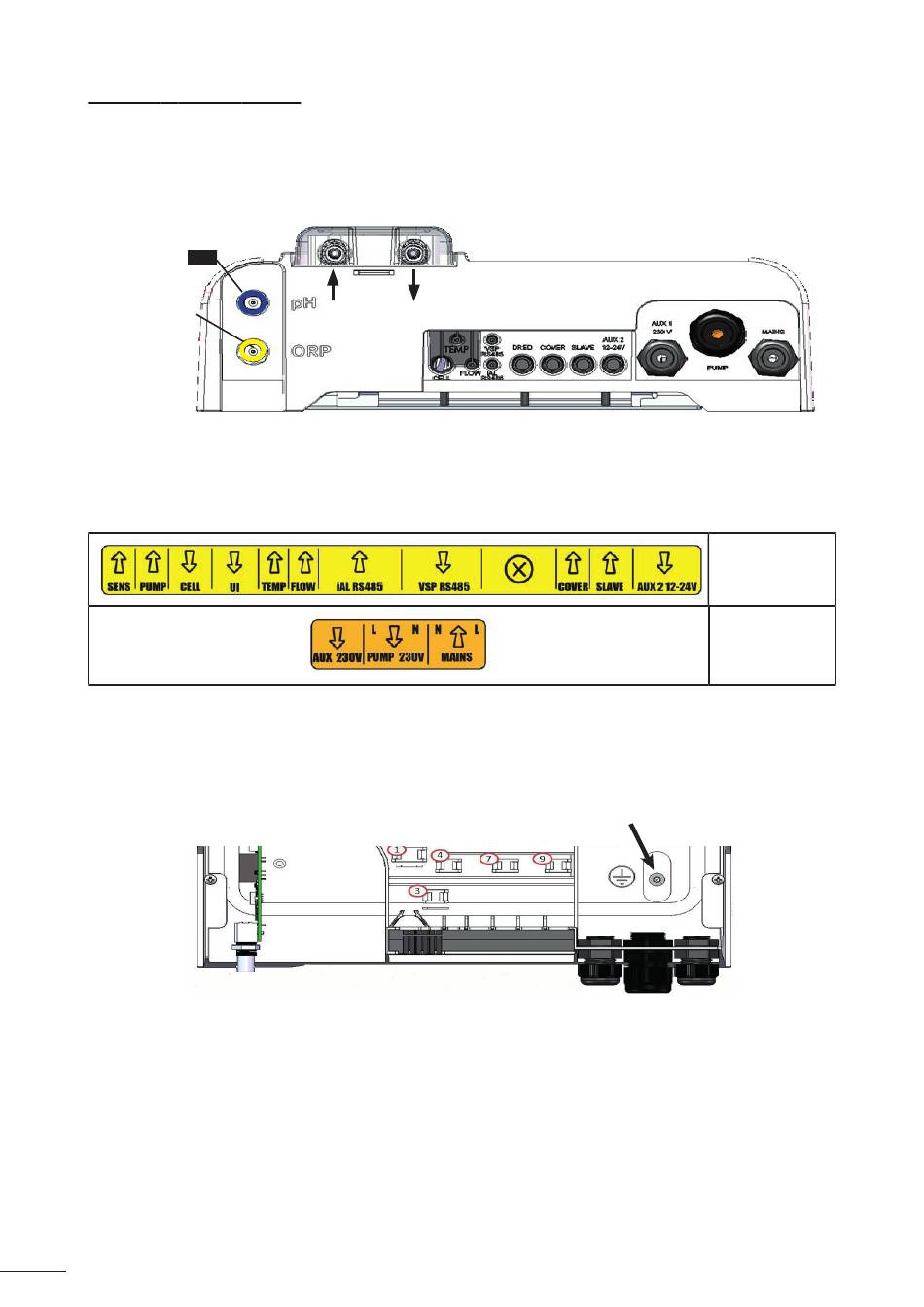

• Déterminer le bornier désigné pour la fonction souhaitée à l'aide des zones d'identification :
• Fixez le serre-câble (fourni) pour maintenir mécaniquement le câble au châssis de l'appareil – l'emplacement du
serre-câble est indiqué ici,voir « 2.5.2 Désignation des fonctions à connecter ».
• Si une pompe de filtration (à vitesse fixe ou variable) est connectée à l'électrolyseur, celle-ci doit être mise à la
terre à l'aide d'une cosse de mise à la terre spéciale en installant une pince d'extrémité de diamètre approprié
sur le câble (non fournie).
11
Basse tension
partie
Haute tension
partie
