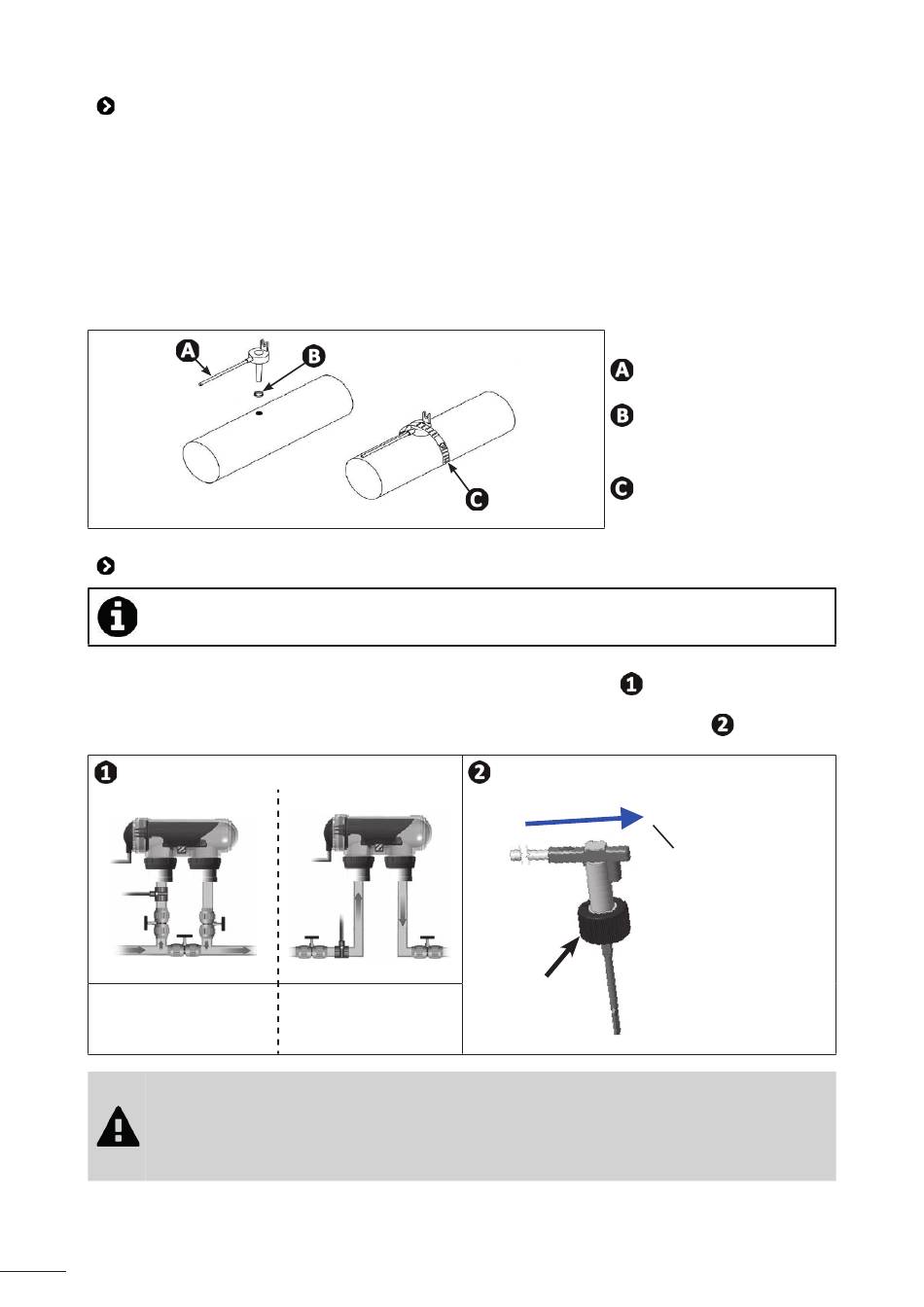

2.2 I Installation de la sonde de température
• La sonde de température de l'eau affiche la valeur sur l'écran de l'appareil et contrôle la chloration en fonction de la température. La sonde doit mesurer la
température de l'eau en amont de tout système de chauffage.
• La sonde est conçue pour être montée sur des tuyaux en PVC rigide Ø 50 mm, Ø 63 mm ou Ø 1 1/2"
• Installer la sonde soit entre la pompe f2.3iltru et le filtre, soit entre le filtre et un autre appareil en aval, voir"2.1 I
Installation de la cellule" :
-
Percez un trou de Ø 9 mm (maximum Ø 10 mm) dans le tuyau, puis essuyez le trou.
- Installer le joint torique situé sur le corps de la sonde.
- Fixez la sonde à l'aide du collier en acier inoxydable fourni. Ne serrez pas trop fort.
2.3 I Installation du capteur de débit
Lors de l'utilisation du module pH Link ou Dual Link, le capteur de débit est installé sur le kit POD, voir"3.2 I
Installation du capteur de débit sur le kit POD".
• Le capteur de débit et le manchon de 50 mm de diamètre fourni à l'origine (un diamètre de 63 mm est disponible en
pièces de rechange) sont installés juste avant la cellule et après chaque vanne(
adaptateur et ruban téflon pour installer le capteur de débit sur le manchon.
• Utilisez uniquement l'écrou de serrage pour visser le capteur de débit. (Vissez-le à la main !)( ).
Installation en dérivation
• Le non-respect de ces instructions peut entraîner la destruction de la cellule ! Dans ce cas, le fabricant décline
toute responsabilité.
• Le capteur de débit doit être installé dans le bon sens (la flèche en haut indique le sens d'écoulement
de l'eau). Assurez-vous qu'il est correctement installé sur le support afin d'arrêter l'appareil en cas
de déconnexion de la filtration.
7
(appareil seul, sans module pH Link ou Dual Link)
Installation dans un conduit
. Ne pas installer sur un autre type de tuyau.
'
: Sonde
: Joint torique
(Joint torique)
: Pince en acier inoxydable
) .
Utilisez le filetage fourni
Sens d'écoulement de l'eau
Serrage
noix
