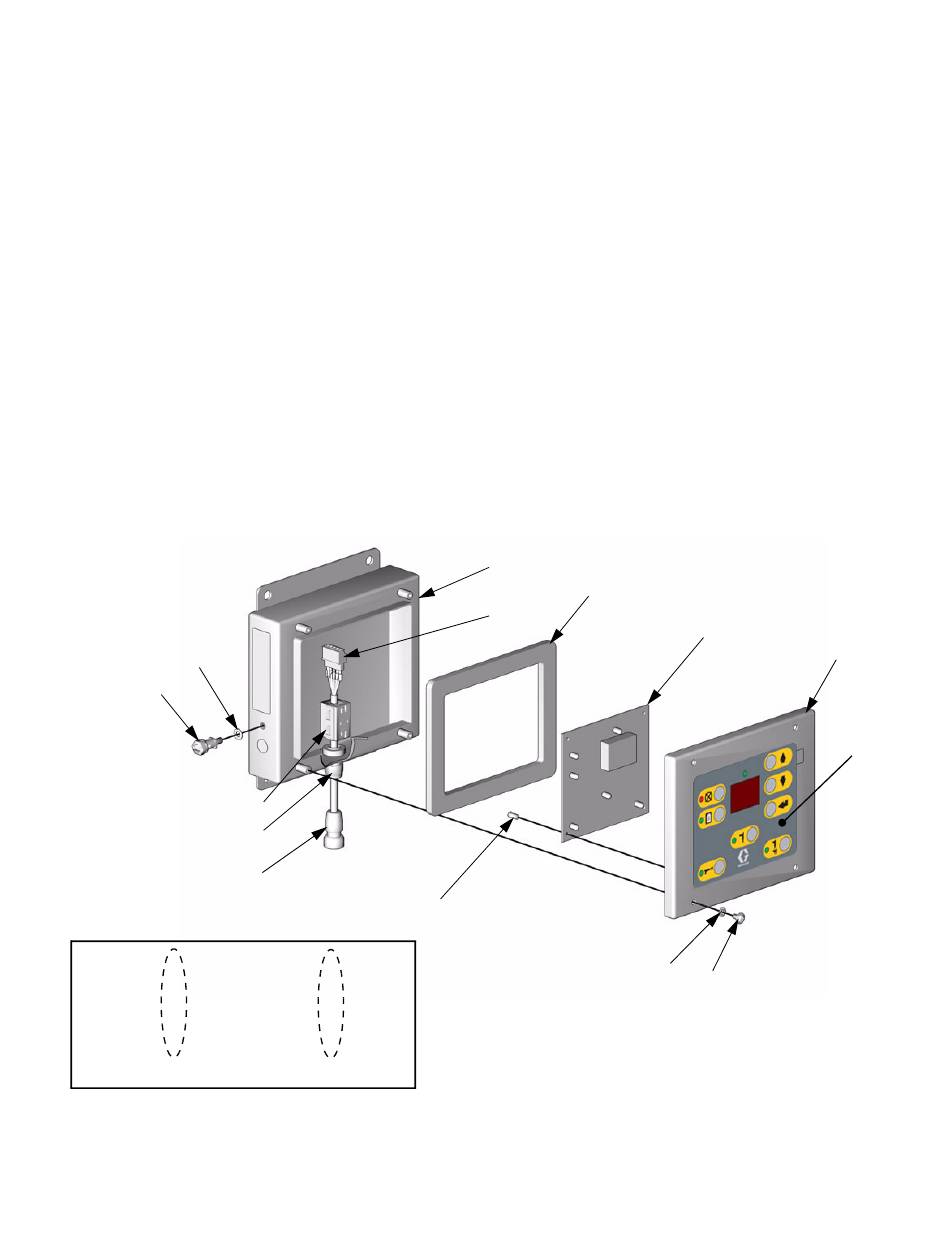

Po ste de commande
Réf. No 234441
Ref.
No.
Part. No. Description
201*
Enclosure
202*
Cover
203
15D187 Keypad Membrane
204
234448 Cable
205
104029 Ground Clamp
206
248124 Circuit Board
207
15D432 Gasket
210
107388 Screw, machine;
4-40 UNC x .375 in.
212
114993 Screw, machine; M4 x .7 x 8
213
115322 Lock Washer, 4 mm
215
110874 Washer
217† 223547 Ground Wire, 25 ft. (7.6 m)
218*
Suppressor
219
119248 Connector, 5 position, 3.81 mm
220
111987 Connector, strain relief
215
205
218
220
204
Broche 1
______Vert
Broche 2
______Blanc _______
Broche 3
______Rouge _______
Broche 4
______Noir
Broche 5
______Blindage______
SCHÉMA DE CONNEXION
310653
210
_______
Broche 1
Broche 2
Broche 3
_______
Broche 4
Broche 5
Kit disponible:
Qty.
Part. No.
Description
1
1
15D547
Operator Station Paint Shields, package
1
of 10
1
† Non visible
1
1
*
N'est pas une pièce de rechange.
1
4
4
4
1
1
1
1
1
202
207
219
Pièces ◆ Poste de commande
206
213
212
201
203
TI4861a
35
