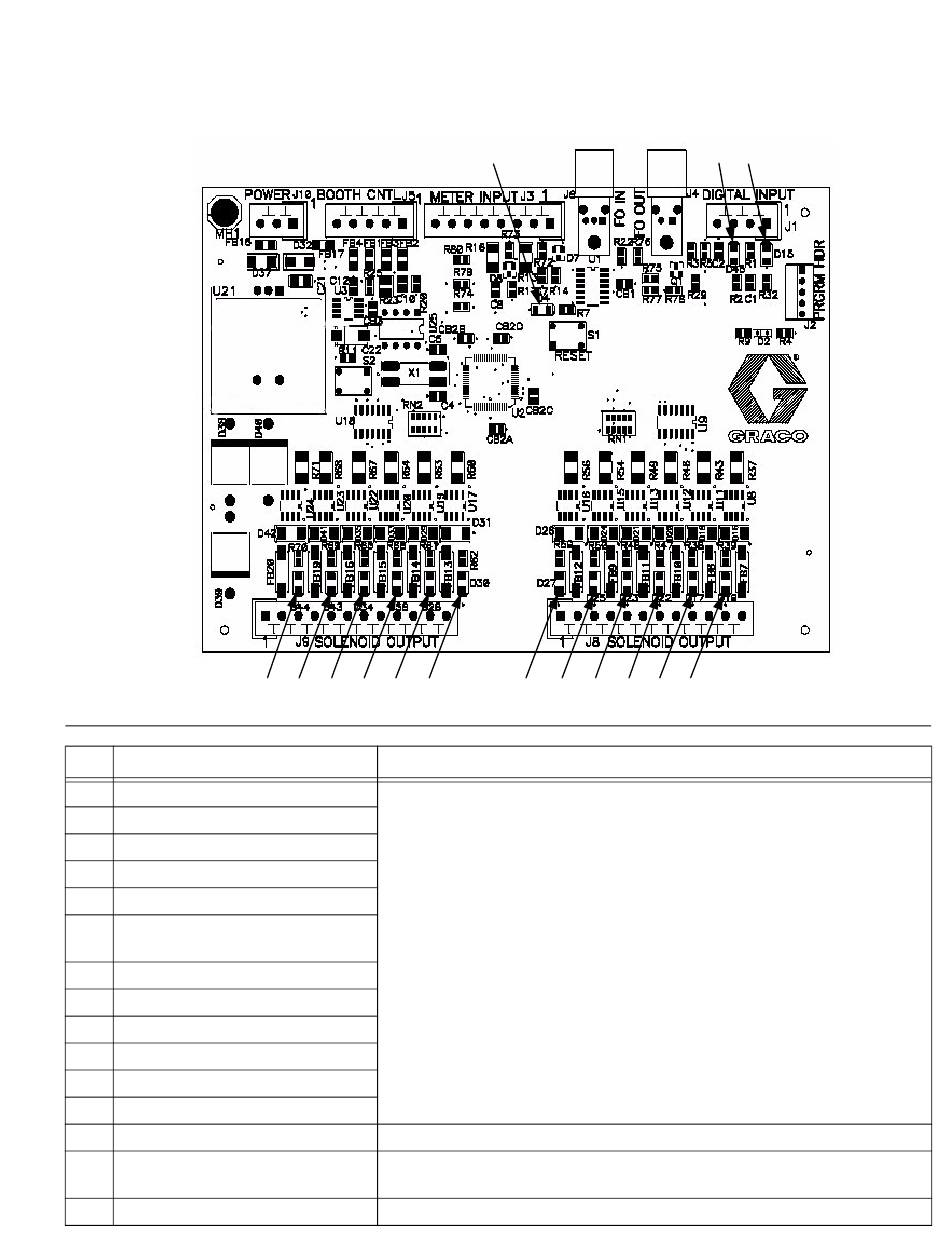

Diagnostic de la platine de commande du panneau produit
F
. 4
IG
LED Description du signal
A
Vanne de distribution A
B
Vanne de distribution B
C
Vanne de purge d'air
D
Vanne de purge au solvant
E
Gâchette boîte de rinçage
F
Solvant pour changement
de couleur
G
Couleur 1
H
Couleur 2
J
Couleur 3
K
Couleur 4
L
Couleur 5
M
Couleur 6
N
Carte OK
P
Manocontacteur de la boîte
de rinçage du pistolet
Q
Contacteur de débit d'air
310653
Guide de dépannage ◆ Diagnostic de la platine de commande du panneau produit
A
B
C
D
E
F
Diagnostic
La LED s'allume quand le ProMix™ II envoie un signal pour actionner
l'électrovanne correspondante
La LED clignote en marche normale
La LED s'allume quand un pistolet se trouve dans la boîte de rinçage
La LED s'allume quand le pistolet est actionné
N
G
H
J
K
L
Q
P
M
