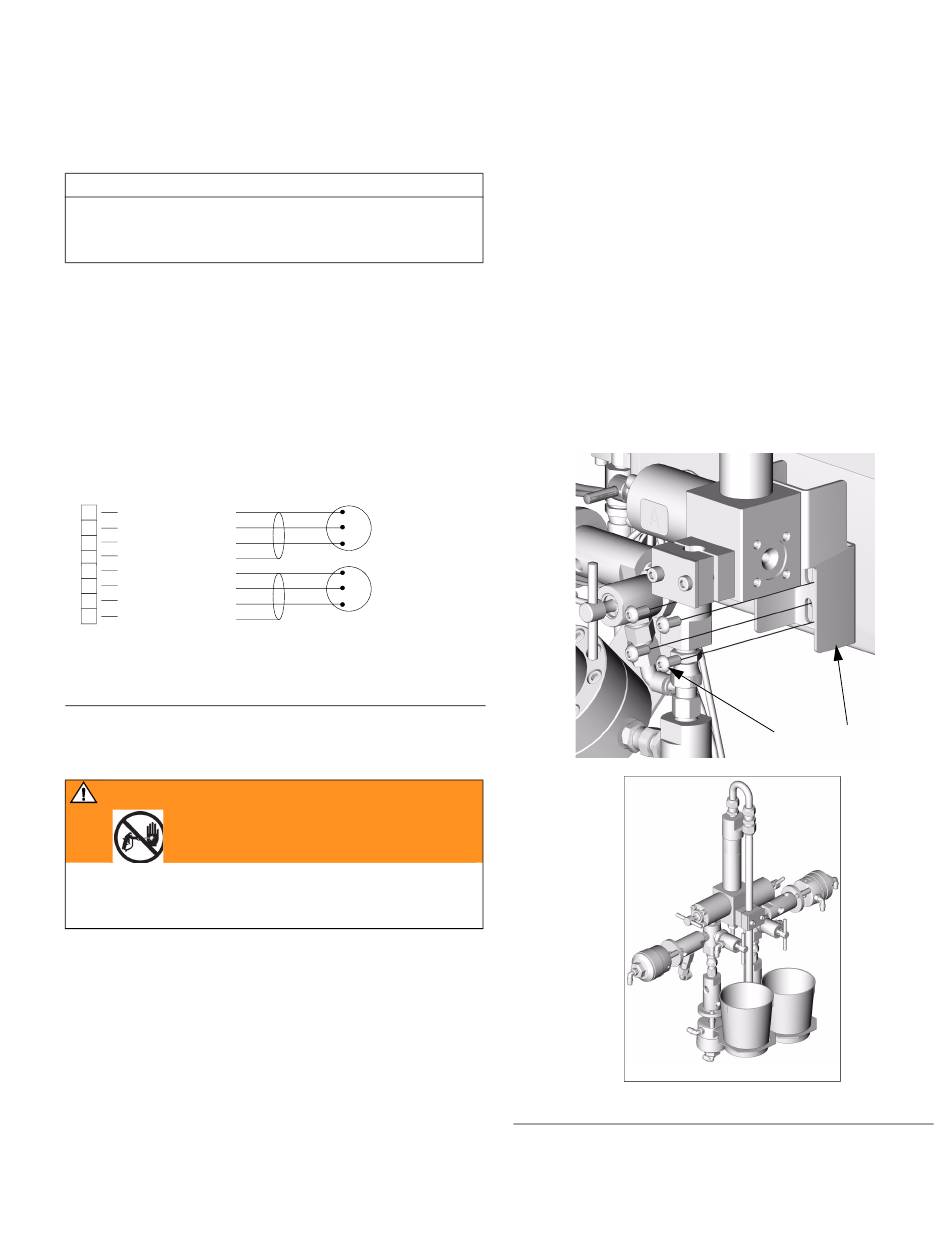

Montage
9.
Visser solidement le débitmètre (1) sur connecteur
(H) de la vanne de distribution à l'aide d'une clé.
ATTENTION
Pour éviter les fuites, fixer le débitmètre (1) au
connecteur (H) de la vanne de distribution avant
de le raccorder à la platine (108).
10.
Fixer le débitmètre (1) sur la platine (108) avec
la vis (107).
11.
Brancher le câble du débitmètre (110). Voir F
12.
Brancher la tuyauterie produit (P).
13.
Etalonner le débitmètre comme indiqué dans le
manuel d'utilisation du ProMix™ II.
J3*
Alimentation (rouge)
1
Commun (noir)
2
Signal (blanc)
3
Blindage
4
Alimentation (rouge)
5
Commun (noir)
6
Signal (blanc)
7
8
Blindage
*Connecteur sur carte à circuit imprimé du panneau produit
F
. 21: Schéma de connexion G3000 ou G3000HR
IG
Entretien du manifold de produit
MISE EN GARDE
Suivre la
Procédure de
avant tout entretien sur l'appareil. Lire les mises en
garde, page 6.
Démontage
1.
Suivre la procédure
points 1-7, page 22.
2.
Débrancher les tuyauteries d'air et de produit du
manifold (17).
3.
En appuyant sur le manifold produit (17), enlever
les 4 vis (18). Pour faciliter le démontage des vis,
utiliser une clé Allen à long manche en T.
310653
Câble
Débitmètre A
Débitmètre B
Câble
décompression, page 8,
Entretien des
débitmètres,
4.
Démonter le manifold de produit (17).
5.
Intervenir sur le manifold comme indiqué dans
le manuel du manifold mélangeur de produit.
Montage
6.
Fixer le manifold produit (17) sur la plaque de
montage (13) à l'aide des 4 vis (18).
7.
Monter les débitmètres (1). Voir les points 9-11
ci-contre.
8.
Brancher les tuyauteries air et produit.
. 21.
IG
9.
Etalonner le débitmètre comme indiqué dans
le manuel d'utilisation du ProMix™ II.
F
. 22
IG
Entretien ◆ Panneau de régulation produit
18
Repère 17
13
TI4859a
23
