Guide de dépannage ◆ Dépannage des électrovannes
Dépannage des électrovannes
Voir Schéma pneumatique, page 30.
Si les vannes de distribution ou de purge ne fonctionnent pas correctement, les causes peuvent être les suivantes.
Cause
1.
Pression du régulateur d'air
réglée trop haute ou trop basse.
2.
Conduites d'air ou câbles
électriques endommagés
ou mal branchés.
3.
Electrovanne défaillante

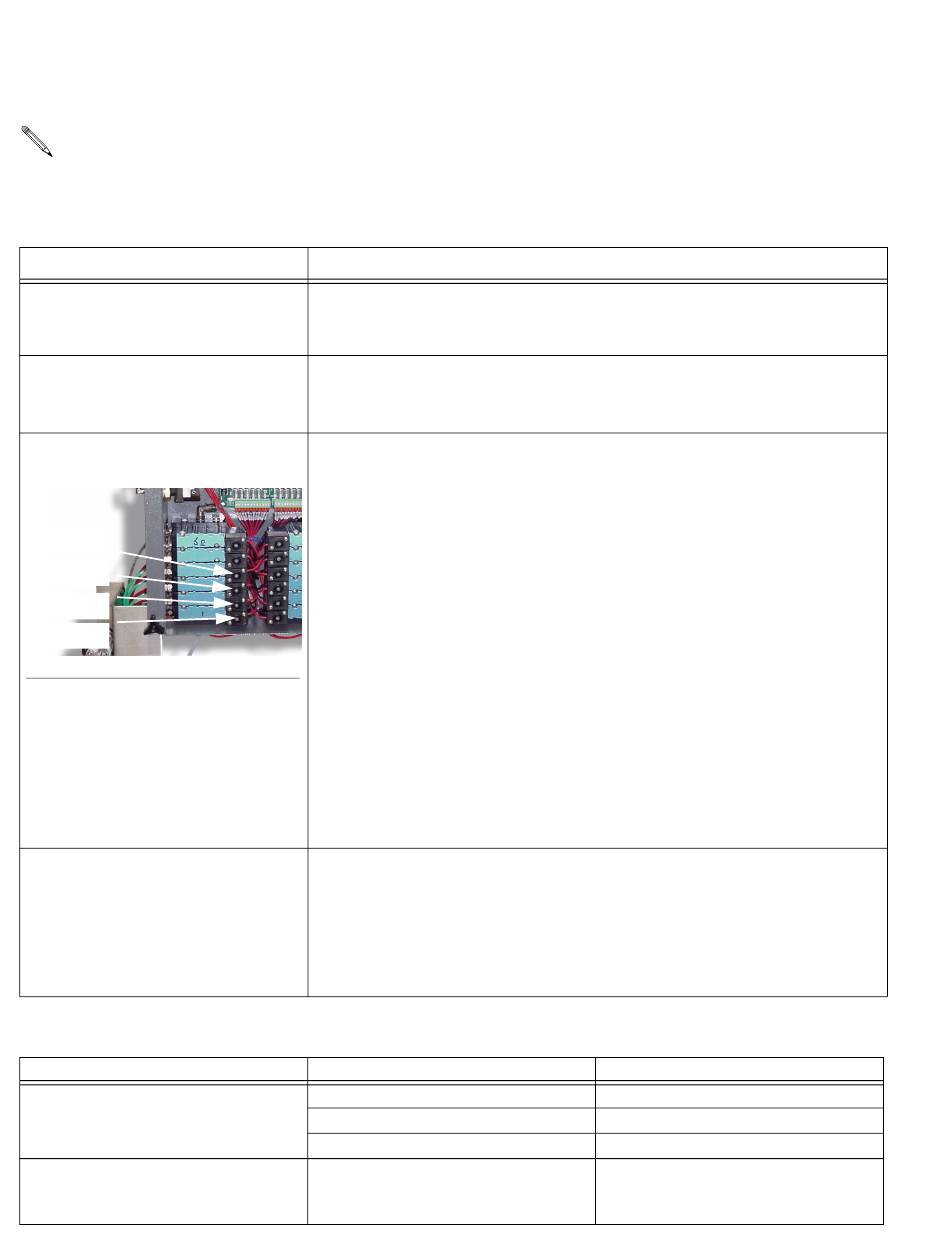

Solvant
de purge
Air de
purge
Distribu-
tion B
Distribu-
tion A
F
. 3
IG
4.
Défaut sur l'électrovanne,
le câble ou la platine de
commande du panneau produit.
Dépannage du poste de commande
Problème
Pas d'affichage
Code d'erreur E1
12
Contrôler la pression pneumatique. 80 psi (550 kPa, 5,5 bars) est la pression
normale. Ne pas descendre en dessous de 75 psi (517 kPa, 5,2 bars) ni
dépasser 100 psi (0,7 MPa, 7 bars),
Contrôler visuellement les tuyauteries d'air ou câbles électriques à la recher-
che d'éventuels nœuds, dommages ou connexions défectueuses.
Faire fonctionner les électrovannes manuellement en retirant le capot du
panneau produit et en pressant et relâchant les boutons de commande
prioritaire des solénoïdes. F
Contrôler les signaux (page 13) à l'aide du diagnostic de la platine de
commande. Si les signaux sont erronés, voir Cause 4.
Les vannes devraient s'ouvrir et se fermer rapidement. Si elles fonctionnent
lentement, les raisons peuvent être les suivantes:
•
La pression d'air vers les actionneurs des vannes est trop faible; voir
Cause 1.
•
L'électrovanne est coincée. S'assurer de la présence d'un filtre à air
de 10 microns.
•
Quelque chose obstrue le passage de la vanne ou la tuyauterie. Con-
trôler la sortie d'air de la tuyauterie correspondant à l'électrovanne au
moment où celle-ci est actionnée. Supprimer la cause de l'obstruction.
•
Les joints des vannes de distribution du manifold mélangeur sont trop
serrés. Le couple doit être de 25 in-lbs (2,8 N•m).
•
Vanne de distribution trop fermée. Voir le manuel d'utilisation du
ProMix™ II concernant les réglages,
•
La pression du produit est élevée et la pression de l'air est basse.
Contrôler la tension de l'électrovanne en retirant le connecteur et en
mesurant la tension entre les broches.
Si la tension est de 9-15 VCC, cela signifie que l'électrovanne est défec-
tueuse. La remplacer ou remédier au problème électrique.
Si la tension est nulle, remplacer la carte.
Cause
Tension coupée
Câble électrique défectueux
Carte à circuit imprimé défectueuse
Câble en fibre optique défectueux
entre l'EasyKey™ et le panneau de
régulation produit
Solution
. 3.
IG
Mettre sur marche
Contrôler ou remplacer le câble
Remplacer la carte à circuit imprimé
Contrôler ou remplacer le câble
Solution
