Entretien ◆ Panneau de régulation produit
5.

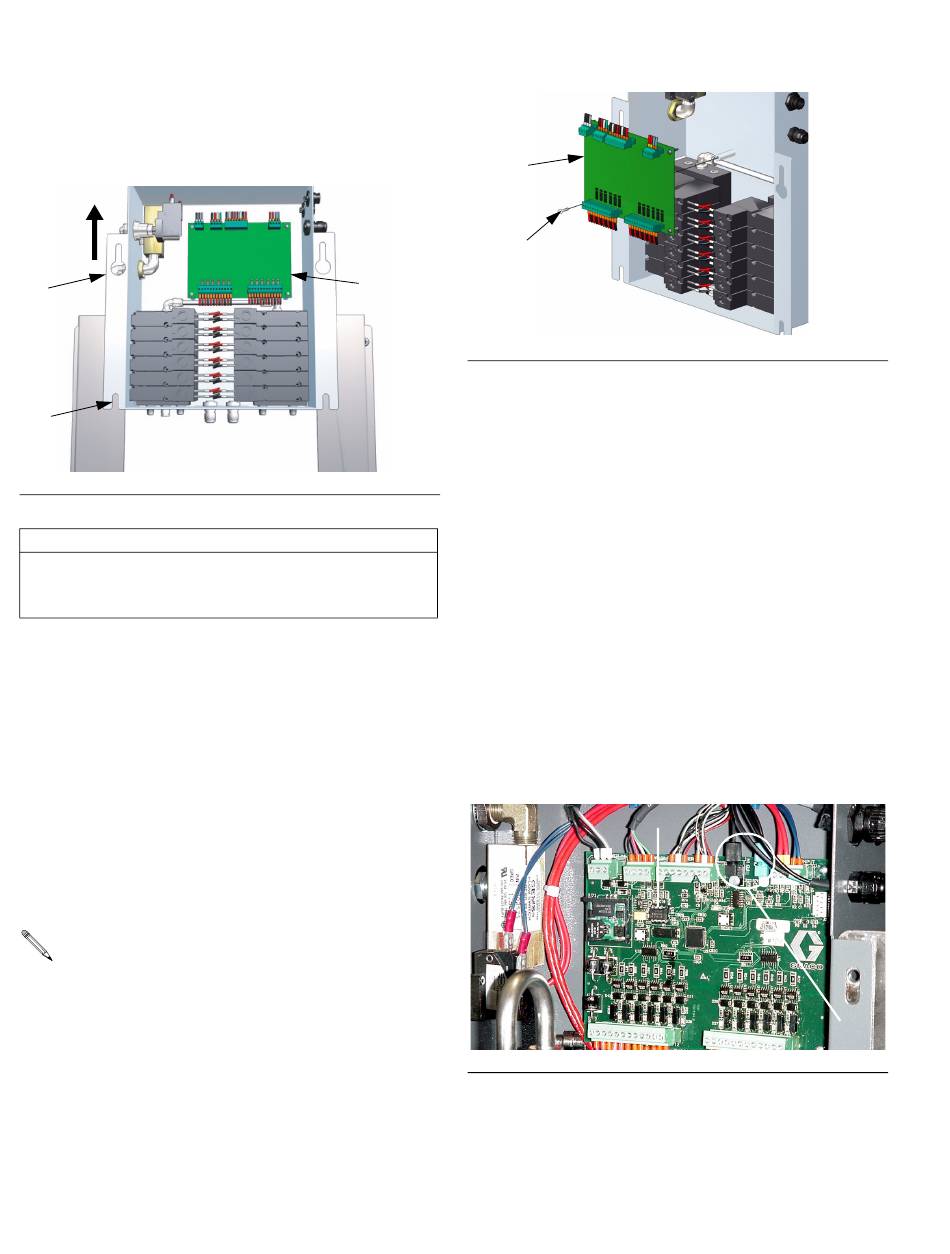

Faire glisser le panneau (14) jusqu'à ce que ses
ouvertures inférieures (KK) soient en face des
trous de vis supérieurs et fixer le boîtier à l'aide
des 2 vis. F
. 14.
IG
J10 J5 J3
14
KK
F
. 14
IG
ATTENTION
Pour ne pas endommager la carte à circuit imprimé
lors de l'intervention, mettre un bracelet de mise
à la terre au poignet et le raccorder correctement.
Remplacement de la platine
de commande
1.
Suivre la procédure Préparation, page 19.
2.
Débrancher les câbles en fibre optique ainsi que
tous les câbles (J1, J3, J4, J5, J6, J8, J9, J10)
de la platine de commande (706). F
3.
Panneaux produit avec changement de couleur:
retirer la carte EEPROM (U25) sur la platine
de commande à l'aide d'un extracteur de puce.
F
. 16. La conserver pour la remonter sur la
IG
nouvelle platine.
Les panneaux sans changement de couleur ne
comportent pas d'EEPROM.
20
J6 J4
J1
J9
J8
706
. 14.
IG
706
707
F
. 15
IG
4.
Retirer les 4 vis (707). Démonter la platine de
commande (706). F
5.
Fixer la nouvelle platine de commande (706)
avec les 4 vis (707).
TI4886a
6.
Brancher les câbles sur la platine de commande
(706). F
IG
du câble en fibre optique sur les connecteurs (E)
de la platine en faisant correspondre le bleu
avec le bleu, le noir avec le noir et serrer les
connecteurs (E) à la main. F
7.
Panneau produits avec changement de couleur:
orienter la carte EEPROM (U25) de manière à ce
que son encoche soit en face de l'encoche de la
carte de régulation produit et la placer sur la carte.
Il faudra peut-être recourber légèrement les fils de
l'EEPROM vers l'intérieur pour la fixer sur son
réceptacle.
F
. 16
IG
8.
Remontage du panneau produit
9.
Mettre l'EasyKey™ sous tension pour contrôler le
bon fonctionnement.
. 15.
IG
. 14. Brancher les connecteurs (J4, J6)
. 16.
IG
U25
(page 22).
TI4868a
E
310653
