Poste de commande
ATTENTION
Pour ne pas endommager la carte à circuit imprimé
lors de l'intervention, mettre un bracelet de mise
à la terre au poignet et le raccorder correctement.

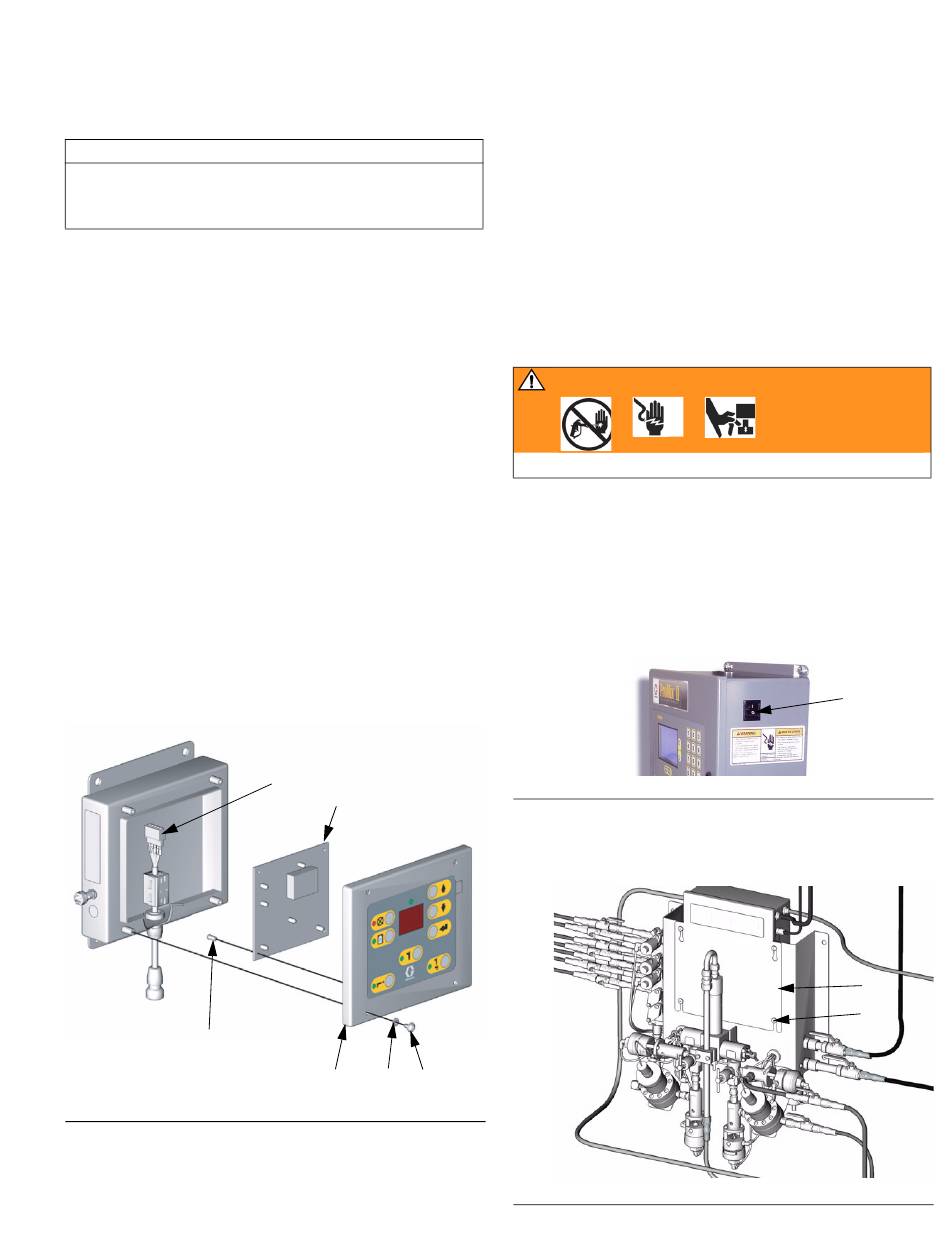

Remplacement de la carte à circuit
imprimé
1.
Suivre la procédure
page 14.
2.
Retirer les 4 vis (212) et leurs rondelles
d'arrêt (213), puis retirer le capot (202).
3.
Débrancher le connecteur du câble (219)
de la carte à circuit imprimé (206).
4.
Enlever les 4 vis (210) et la carte à circuit
imprimé (206).
5.
Mettre une nouvelle carte à circuits imprimés (206)
en place en la fixant avec les 4 vis (210).
6.
Brancher le câble (219).
7.
Fixer le capot (202) avec les 4 vis (212).
8.
Mettre l'EasyKey™ sous tension pour contrôler
le bon fonctionnement.
210
F
. 11
IG
310653
Avant une
intervention,
219
206
202
213
212
Panneau de régulation
produit
•
Préparation
•
Remplacement de la platine de commande
•
Remplacement du contacteur de débit ou du mano-
contacteur
•
Remplacement des électrovannes
•
Remontage du panneau produit
Préparation
MISE EN GARDE
Lire les mises en garde, page 6.
1.
Observer
2.
Fermer la vanne d'arrêt d'air principale sur la
tuyauterie d'alimentation d'air et sur le ProMix™ II.
3.
Couper l'alimentation électrique du ProMix™ II
(position 0). F
F
. 12
IG
4.
Desserrer les 4 vis (16), puis enlever le capot du
panneau produit (15). F
TI4869a
F
. 13
IG
Entretien ◆ Poste de commande
Procédure de
décompression, page 8.
. 12.
IG
. 13.
IG
0 = ARRÊT
15
16
19
