Remplacement du contacteur
de débit ou du manocontacteur
Le contacteur de débit d'air (702) détecte si le
pistolet est alimenté en air d'atomisation (pistolet
actionné).
Le manocontacteur (717) détecte si un pistolet se
trouve dans la boîte de rinçage avec la porte fermée.
1.
Suivre la procédure Préparation, page 19, et
couper l'alimentation électrique au disjoncteur
principal.
2.
Contacteur de débit d'air (702): débrancher
les fils du connecteur (V). F
Manocontacteur (717): débrancher les fils en
notant leurs points de connexion. F
3.
Contacteur de débit d'air (702): dévisser l'écrou
du raccord (704a) et sortir l'ensemble du boîtier.
Enlever les raccords du contacteur (702).
Manocontacteur (717): dévisser la douille (716)
du raccord (704b). Enlever la douille du mano-
contacteur (717).
4.
Enduire le filetage du nouveau contacteur de débit
d'air ou du manocontacteur de colle à filetage et les
mettre en place.
5.
Rebrancher les fils débranchés au point 2.
Les fils des contacteurs ne sont polarisés.
6.
Remontage du panneau produit
Remplacement des électrovannes
Le panneau produit est équipé de 4 électrovannes au
minimum. Si votre appareil est équipé en option d'une
vanne de changement de couleur, vous avez une élec-
trovanne supplémentaire (en option) pour chaque
couleur supplémentaire. Voir
page 30.
Remplacer une seule électrovanne.
1.
Suivre la procédure Préparation, page 19, et couper
l'alimentation électrique au disjoncteur principal.
2.
Débrancher les 2 fils de l'électrovanne (N) de la
platine de commande (706). F
3.
Dévisser les 2 vis (P) et démonter l'électrovanne (712).
310653
. 17.
IG
. 17.
IG
(page 22).
Schéma
pneumatique,
. 17.
IG

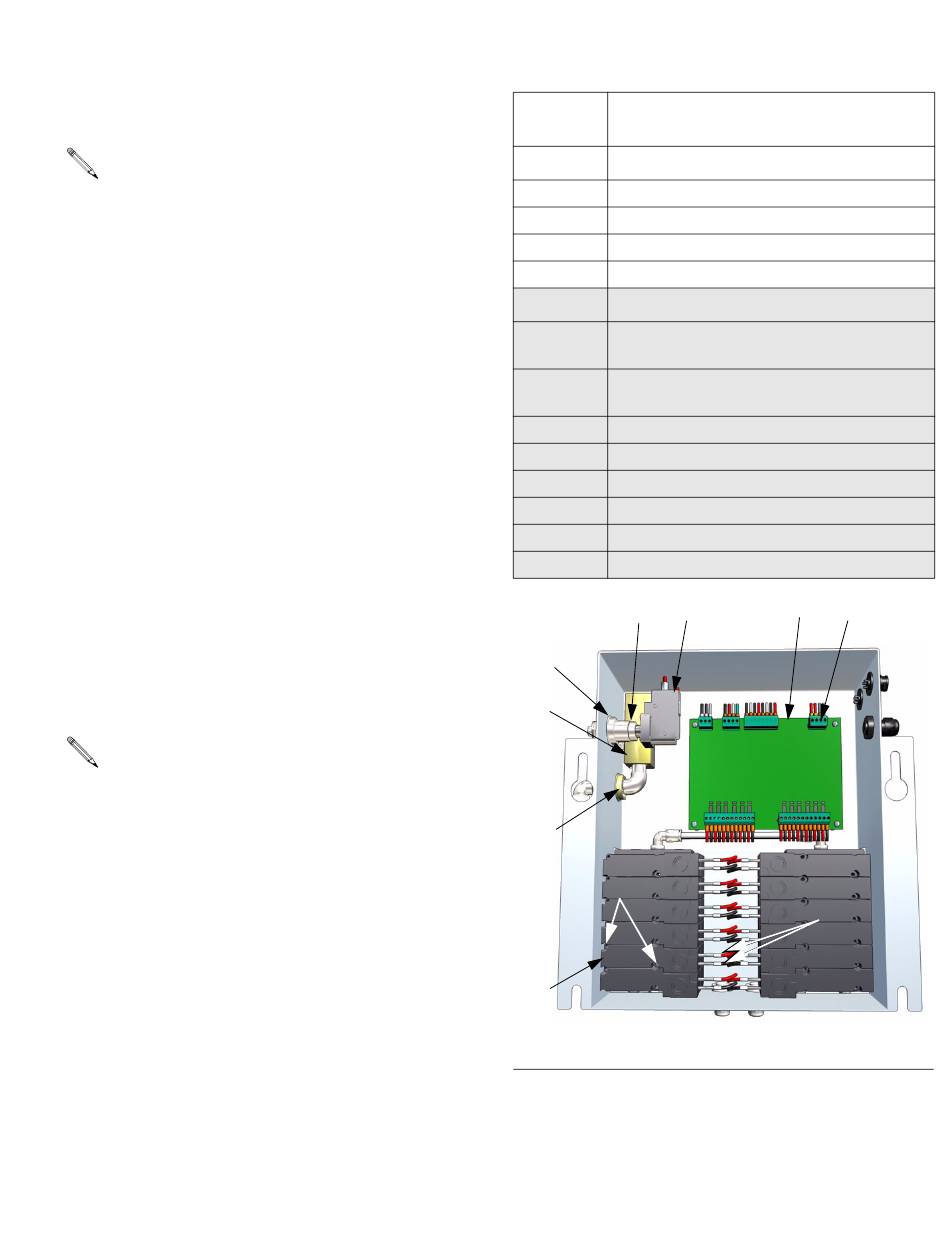

Entretien ◆ Panneau de régulation produit
Electrovan
ne
Actionne
Standard
1
Vanne de distribution A
2
Vanne de distribution B
3
Vanne de purge d'air A
4
Vanne de purge au solvant B
En option
Vanne pilote de la boîte de rinçage
5
du pistolet
Vanne à solvant pour changement
6
de couleur
7
Vanne de changement de couleur 1
8
Vanne de changement de couleur 2
9
Vanne de changement de couleur 3
10
Vanne de changement de couleur 4
11
Vanne de changement de couleur 5
12
Vanne de changement de couleur 6
716
717
704b
702
704a
6
P
5
4
3
2
1
712
F
. 17
IG
4.
Monter une nouvelle électrovanne (712).
5.
Brancher les 2 fils (N) sur la platine de commande
(706). Les fils de l'électrovanne sont de polarité
différente (rouge +, noir –). Voir
électrique ProMix™
6.
Remontage du panneau produit
706
V
12
11
10
N
9
8
7
Schéma
II, page 31.
(page 22).
TI4875
21
