Entretien ◆ Panneau de régulation produit
Entretien de l'ensemble de
changement de couleur
MISE EN GARDE
Lire les mises en garde, page 6.
Démontage
1.
Observer
Procédure de
2.
Fermer la vanne d'arrêt d'air principale sur la
tuyauterie d'alimentation d'air et sur le ProMix™ II.
3.
Couper l'alimentation du ProMix™ II (position 0).
4.
Soulever le panneau (14) en suivant les étapes
suivantes 4-5, page 19.
5.
Débrancher la tuyauterie produit (CC) du
débitmètre A (1).
6.
Débrancher les tuyauteries d'air et de produit de
l'ensemble de changement de couleur (EE).
Avant de débrancher, s'assurer que les tuyauteries
d'air et de produit sont bien identifiées pour faciliter
leur rebranchement.
7.
Retirer les vis de la plaque de montage (DD) et de
l'ensemble de changement de couleur (EE).
Les vis de fixation de l'ensemble de changement
de couleur basse pression se trouvent sur la paroi
interne du panneau.
8.
Effectuer l'entretien des vannes de changement de
couleur comme indiqué dans les manuels suivants:
Manuel
Description
307731
Ensemble vanne de changement
de couleur, basse pression
307941
Vanne de changement de couleur,
basse pression
308977
Ensemble vanne de changement
de couleur, haute pression
308291
Vanne de changement de couleur,
haute pression
310656
Kit changement de couleur
Montage
9.
Monter l'ensemble de changement de couleur sur
le panneau.
24
décompression, page 8.
10.
Brancher les tuyauteries air et produit.
11.
Remontage du panneau produit
14
S
5
EE
3
1
CC

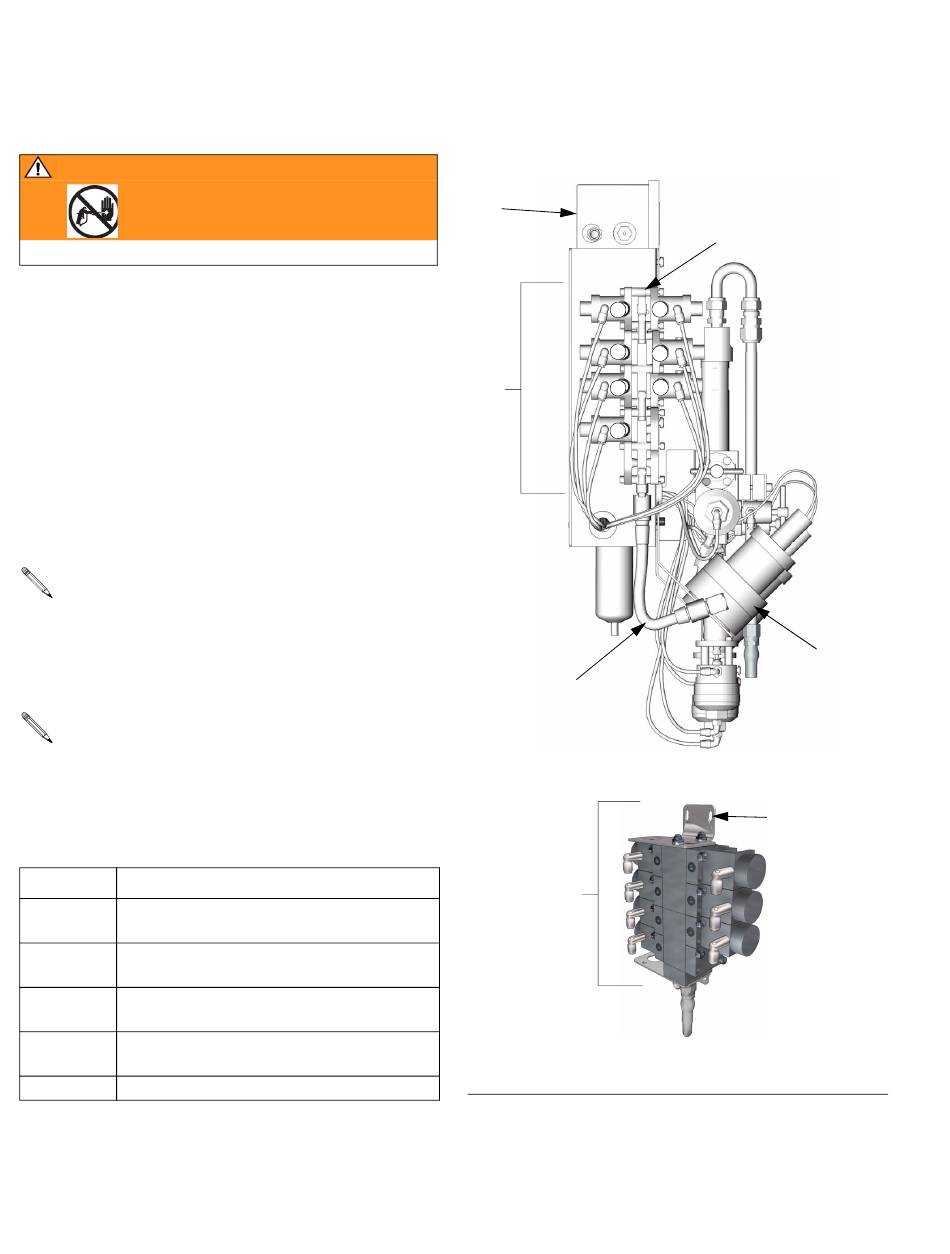

Changement de couleur basse pression
EE
Changement de couleur haute pression
F
. 23
IG
(page 22).
DD
6
4
2
1
DD
TI4880
310653
