Entretien ◆ Afficheur EasyKey™

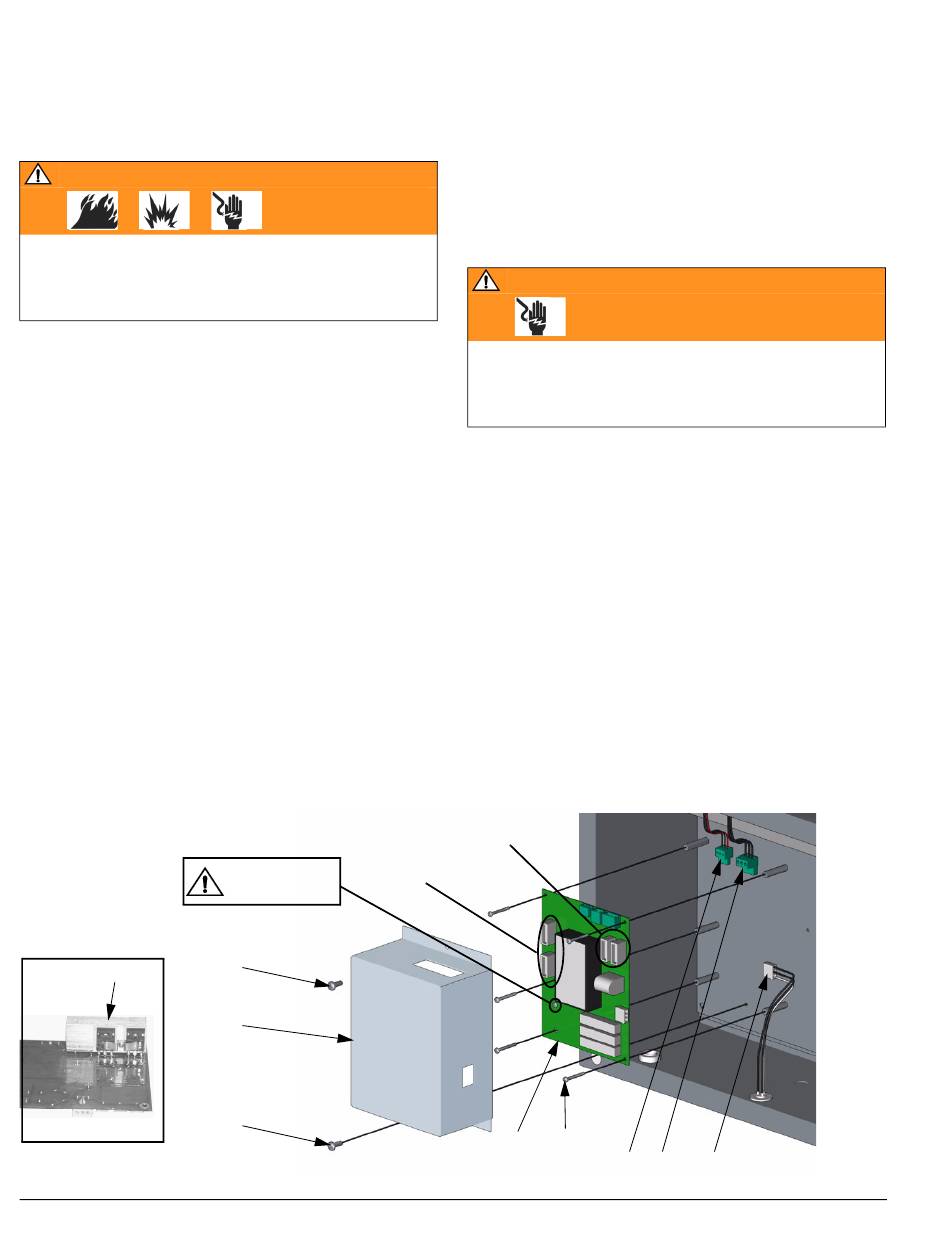

Changement de carte d'alimentation
électrique
MISE EN GARDE
La carte d'alimentation électrique est sous haute ten-
sion. Pour éviter toute décharge électrique, mettre
l'EasyKey™ sur arrêt et couper l'alimentation élec-
trique au disjoncteur principal avant l'intervention.
1.
Suivre la procédure
page 14.
2.
Déverrouiller et ouvrir la porte de l'afficheur
EasyKey™ avec la clé.
3.
Débrancher les câbles (G1, G2, G3). F
4.
Enlever les 2 vis (H) et enlever le capot (J).
5.
Noter leur emplacement, enlever les 5 vis (Y) de
la carte d'alimentation (521a). Retirer la carte.
6.
Appliquer un composé thermique sur le dissipateur
de chaleur (Z) à l'arrière de la nouvelle carte
d'alimentation électrique (521a).
7.
Fixer la nouvelle carte d'alimentation avec
les 5 vis (Y).
8.
Fixer le capot (J) avec les 2 vis (H).
9.
Brancher des câbles (G1, G2, G3).
10.
Refermer la porte EasyKey™ et la fermer à clé.
Z
Arrière de la carte (521a)
F
. 10
IG
18
Avant une
intervention,
. 10.
IG
Ne pas enlever
F3, F4
cette vis
H
J
H
11.
Enclencher le courant sur le disjoncteur.
12.
Mettre l'EasyKey™ sous tension pour contrôler
le bon fonctionnement.
Changement de fusibles
d'alimentation
MISE EN GARDE
La carte d'alimentation électrique est sous haute
tension. Pour éviter toute décharge électrique, mettre
l'EasyKey™ sur arrêt et couper l'alimentation élec-
trique au disjoncteur principal avant l'intervention.
Fusible
Réf. No.
F1, F2
114899
F3, F4
15D979
1.
Voir Changement de carte d'alimentation élec-
trique, opérations 1-4.
2.
Sortir le fusible (F1, F2, F3 ou F4) de son
porte-fusible. F
. 10.
IG
3.
Mettre le nouveau fusible en place.
4.
Voir Changement de carte d'alimentation
électrique, opérations 8-12.
F1, F2
Y
521a
G2
G2
Description
2 A, temps de réponse
0,4 A, action rapide
G1
TI4887a
310653
