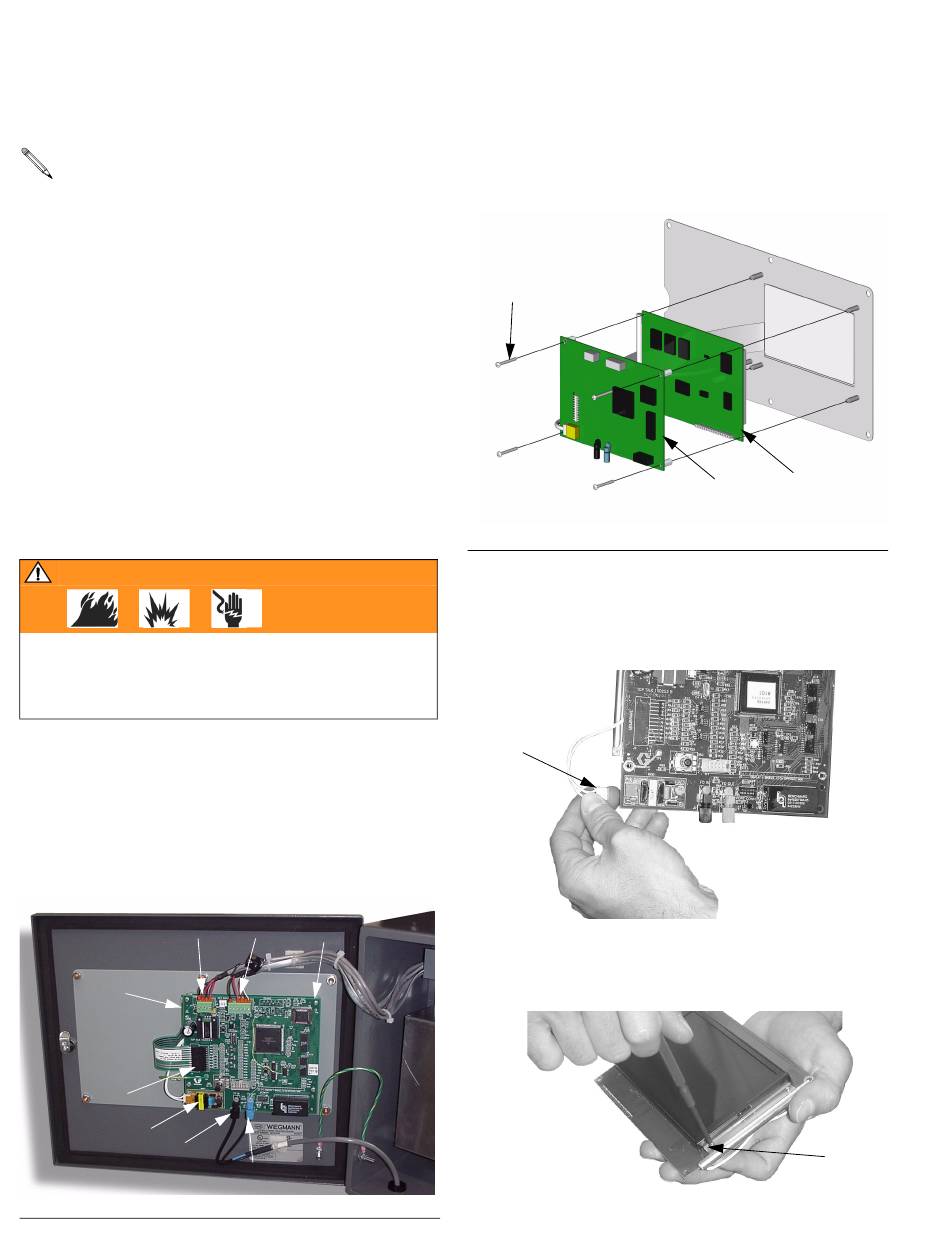

Entretien ◆ Afficheur EasyKey™
Remplacement de la carte ou du
rétroéclairage de l'afficheur
Avant de remplacer le rétroéclairage, contrôler la
tension de l'inverseur (D - F
l'afficheur.
a. Mettre l'EasyKey™ en marche.
b. Mesurer soigneusement la tension CA
entre les 2 broches de l'inverseur (D).
c. La tension doit être d'env. 700 VCA. Si ce
n'est pas le cas, remplacer la carte à circuit
imprimé (508c).
Kits disponibles:
Réf. No.
Description
118337
Backlight Repair Kit
234447
Display Interface Replacement Kit
Comprend le clavier tactile, l'afficheur
graphique, la carte d'affichage, la plaque
de fixation et les vis.
MISE EN GARDE
L'afficheur EasyKey™ est sous haute tension. Pour
éviter toute décharge électrique, mettre l'EasyKey™
sur arrêt et couper l'alimentation électrique au disjonc-
teur principal avant l'intervention.
1.
Suivre la procédure
page 14.
2.
Déverrouiller et ouvrir la porte de l'afficheur
EasyKey™ avec la clé.
3.
Noter l'emplacement de tous les branchements
(J2, J5, J6, J8, J9) sur la carte de l'afficheur, puis
débrancher les connecteurs. F
J5
508c
J2
D
J9
F
. 7
IG
16
. 7) sur la carte de
IG
Avant une
intervention,
. 7.
IG
J6
508e
J8
4.
Enlever les 4 vis (508e) et la carte de l'afficheur
(508b, 508c). F
. 8.
IG
5.
Séparer l'afficheur graphique (508b) de la carte
à circuit imprimé (508c).
508e
F
. 8
IG
6.
En cas de remplacement du rétroéclairage de
l'afficheur par le kit rétroéclairage 118337:
a.
Débrancher le connecteur de l'inverseur (X).
X
b.
Enlever les deux petits boulons (AA) –
attention de ne pas les faire tomber.
508b
508c
TI4862a
AA
