• Glisser à fond la torche de soudage dans les perçages du logement puis serrer à fond l'écrou de ser-
rage à l'aide de la clé à ergot Gr. 45-50.
5.3.5

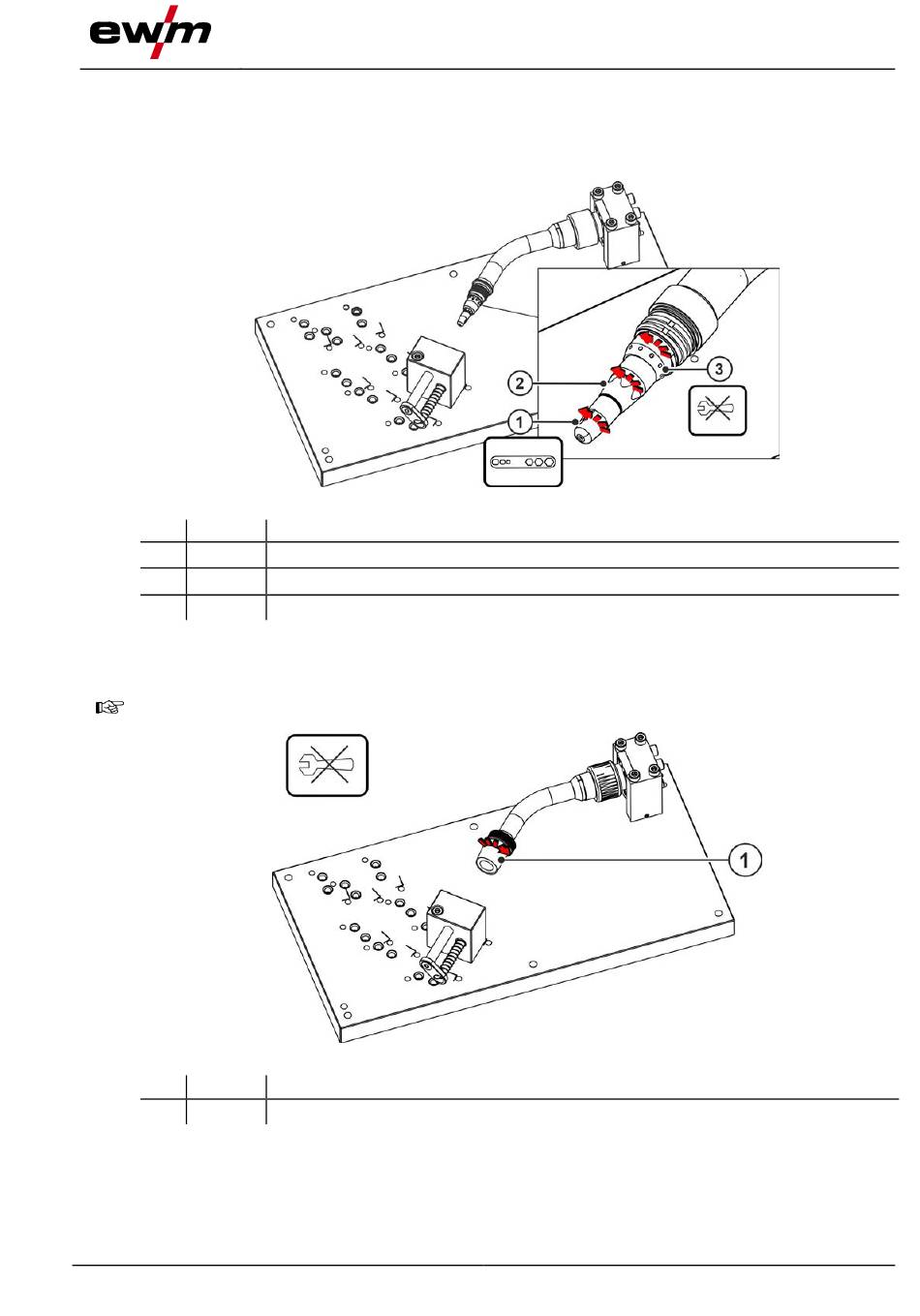

Démontage du tube contact, du support tube contact et du diffuseur de gaz
Pos. Symbole Description
1
2
3
• Démonter le tube contact, le support tube contact et le diffuseur de gaz de la torche de soudage.
5.3.6
Montage de la douille de réglage
Veiller à une fixation ferme.
Pos. Symbole Description
1
• Monter la douille de réglage adaptée à la torche de soudage sur la pointe de la torche de soudage.
099-025651-EW502
28.11.2023
0
Touche de contact
Porte-diffuseur
Répartiteur de gaz
0
Douille de réglage
Structure et fonctionnement
Illustration 5-12
Illustration 5-13
Description du fonctionnement
25
