COLLEGAMENTI ELETTRICI
ATTENZIONE! Assicurarsi che l'interruttore automatico sia
scollegato.

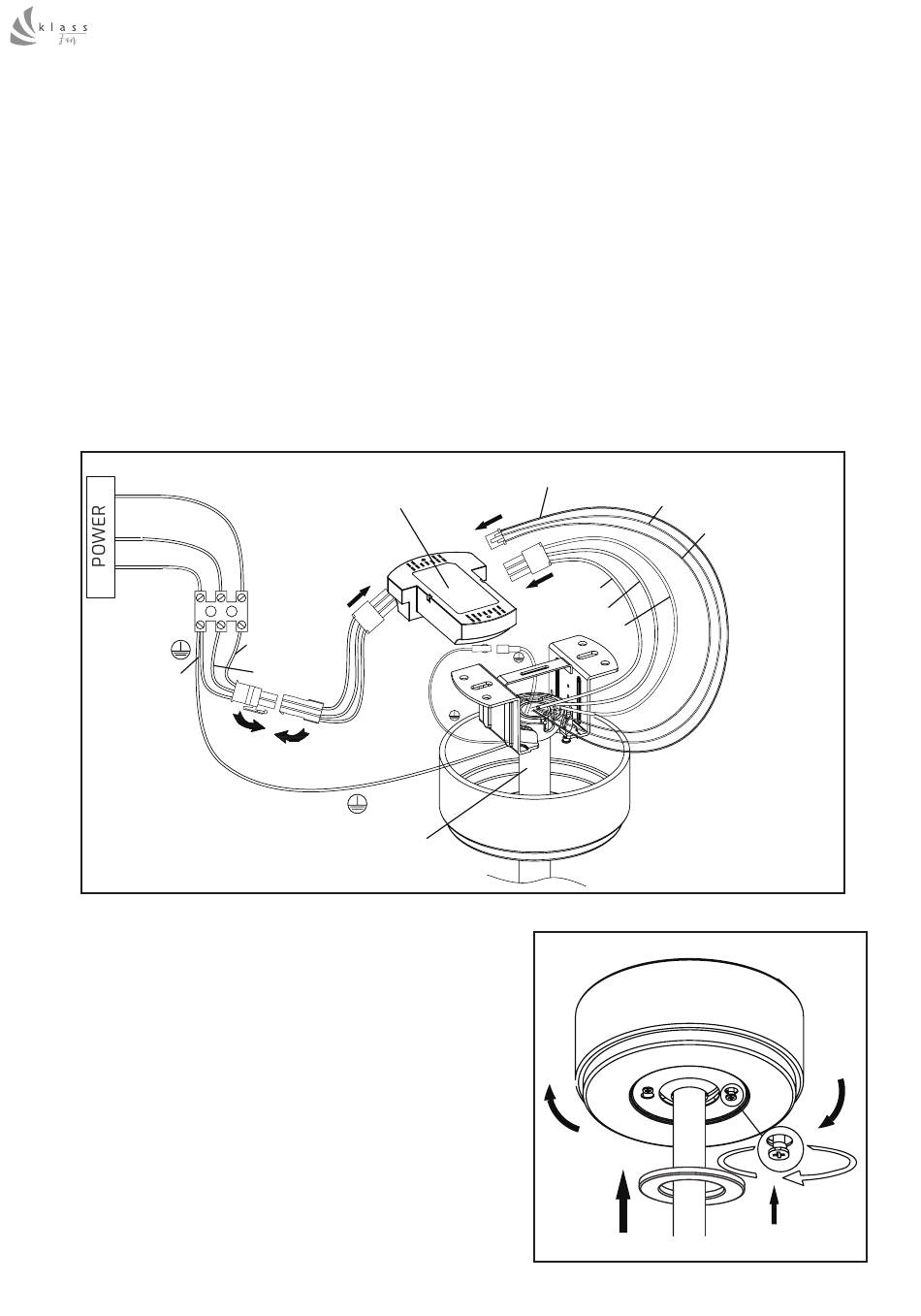

Prendete il ricevitore del telecomando e fatelo scorrere sotto il giunto sferico
del ventilatore. Fate attenzione a non rompere i cavi sul lato del ricevitore.
Collegare la rete eclettica al terminale o al domino accanto alla scheda. Fate
attenzione a non invertire i cavi di fase e neutro. Fate attenzione al cavo nero
perché è l'antenna del ricevitore.
Collegate i cavi che escono dal ventilatore con il connettore, fate lo stesso con i
cavi che escono dal domino.
Assicuratevi che i cavi della morsettiera siano collegati in modo sicuro.
L
N
Verde
Verde
Fate attenzione ai cavi, senza forzare i
connettori, riassemblate la calotta.
Fissare la calotta alla piastra di montaggio
spingendo verso l'alto e ruotando per
individuare le viti nei due fori chiave.
Serrare saldamente le due viti.
Fissare la copertura della calotta con il
magnete alla calotta.
Ricevitore
L (nero)
L (blu)
Ventilatore
Luce Y (giallo)
Marrone L3
Rosso L2
Arancio L1
70
Luce + (nero)
Luce W (bianco )
