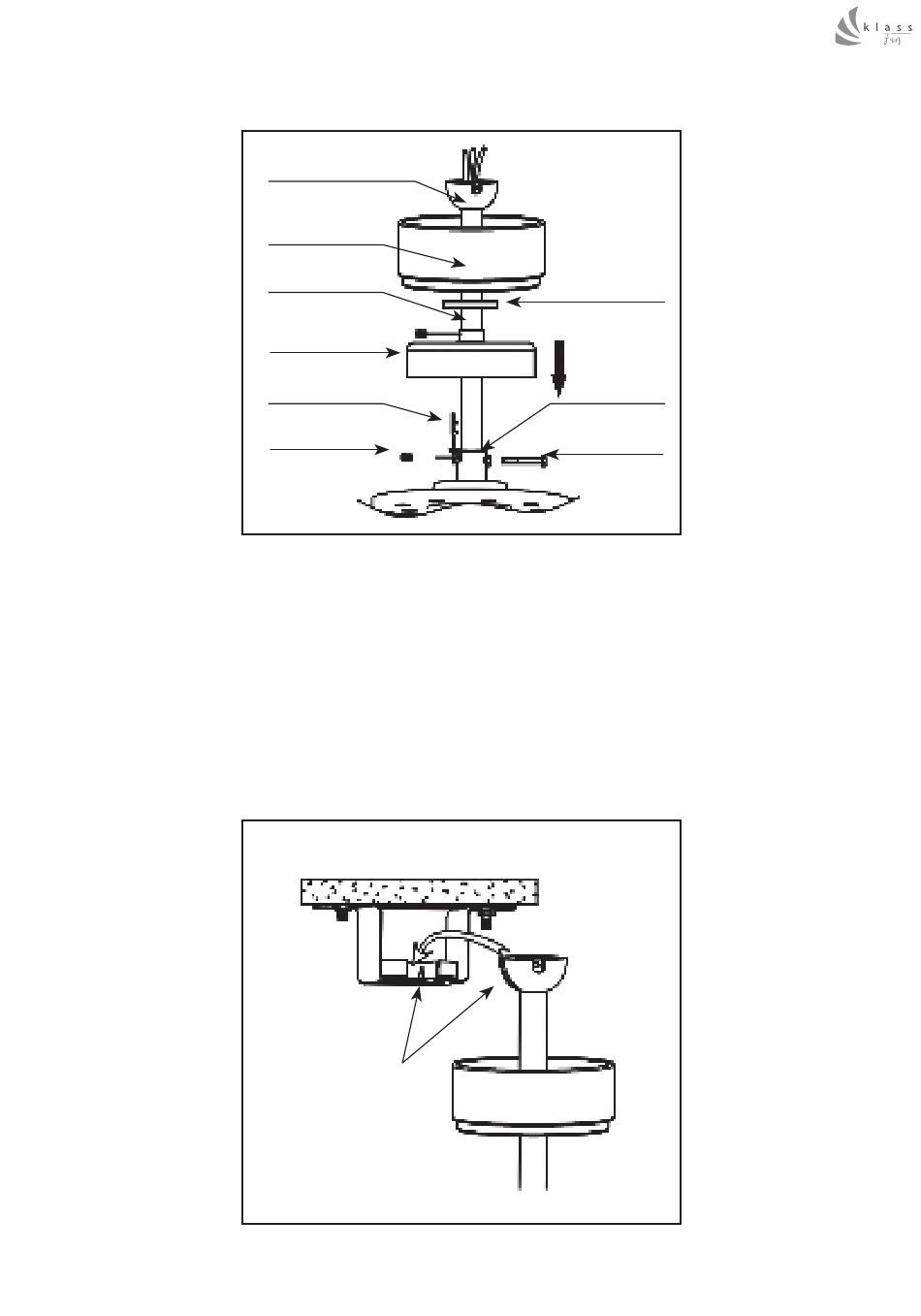

Nous allons fixer le prolongateur au moteur par le biais du coupleur se situant
au-dessus du moteur selon le schéma suivant.
Passez le boulon traversant au travers le coupleur et le prolongateur, attention
au câble soyez prudents. Passez la goupille, puis vissez les trois vis autour du
coupleur, le prolongateur n'a plus de jeu, il doit tenir fermement.
Faite glisser le couvercle décoratif vers le bas, vissez-le.
Enfin, mettre votre ventilateur sur le support, la rotule entrant dans la platine,
assurez-vous que l'ergot se trouvant sur la platine entre bien dans la rainure de
la rotule.
Rotule
Canopée
Tige
Couvercle
décoratif
Goupille
Vis
Rainure
Couvercle
canopée
Coupler
Boulon
traversant
