KLASS Fan MODULO REGULAR V2 Manuel D'utilisation page 54

ASPAS ABIERTAS -

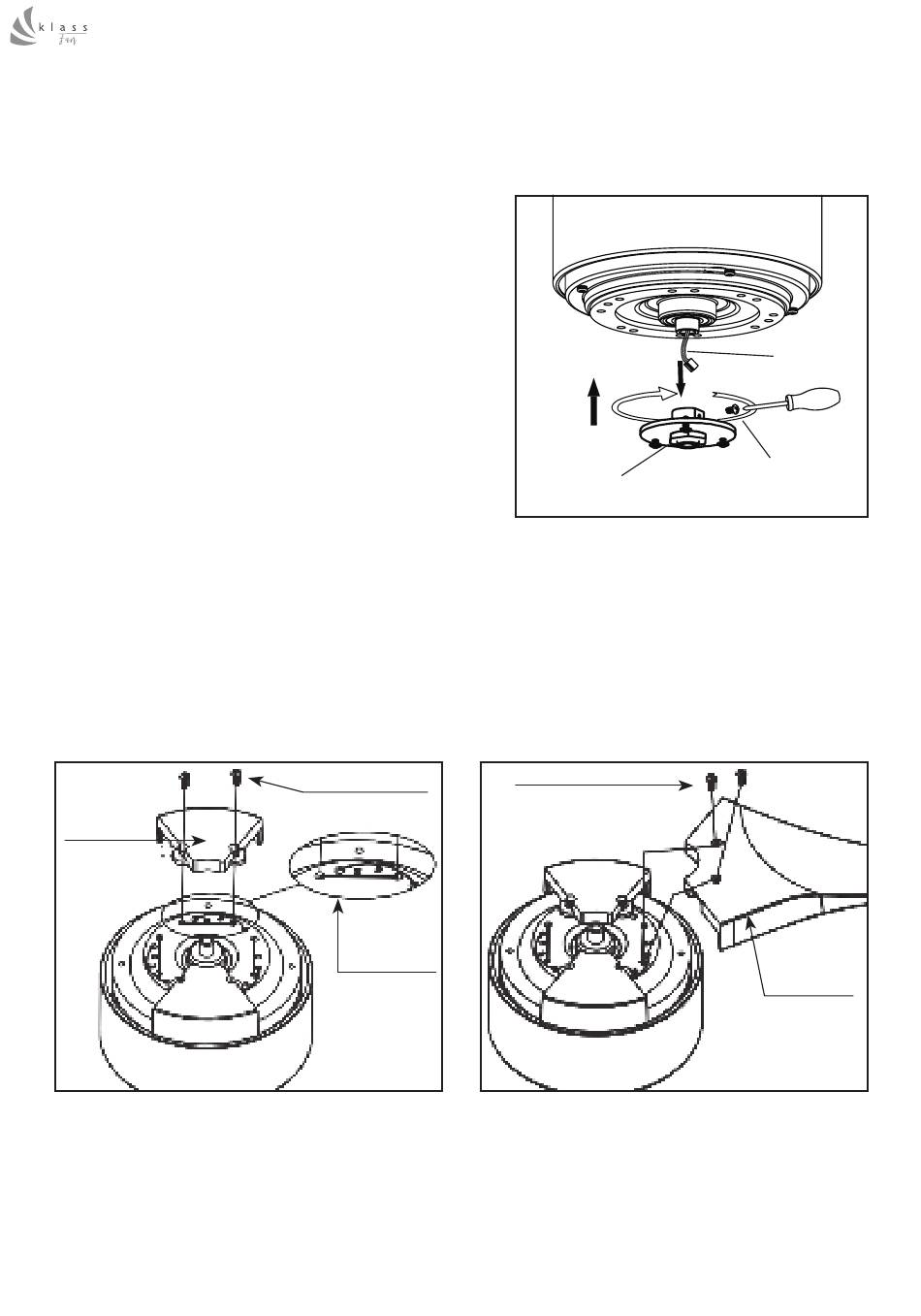

INSTALACIÓN DEL CONECTOR DE LA LUZ
Pase el cable por el orificio del conector
de la luz.
Alinee el conector
luz con el
y apriételo.
Atornille el conector de la luz desde el
lateral.
Instalación de 2 aspas (SÓLO PARA ASPAS P1, P2 y P4):
Antes de montar las aspas, marque el aspa y bloquee los agujeros de fijación
en la placa del motor.
Empiece montando ambos adaptadores, y fíjelos con los tornillos.
No apriete los tornillos hasta el final en este punto.
Bloque
fijo
Coloque las aspas en los dos espacios restantes.
Atorníllelas con los 2 tornillos.
Ajuste el conjunto de manera que haya un espacio mínimo entre las aspas y los
cierres, apriete los tornillos.
con o sin kit de luz
de
eje del motor
Tornillos
Marca
Instalación "2"
la
Conector luz
Tornillos
52
Motor
Cable
Tornillos
Aspas
