KLASS Fan MODULO Manuel D'utilisation
Ventilateur de plafond
Manuels Connexes pour KLASS Fan MODULO
Sommaire des Matières pour KLASS Fan MODULO

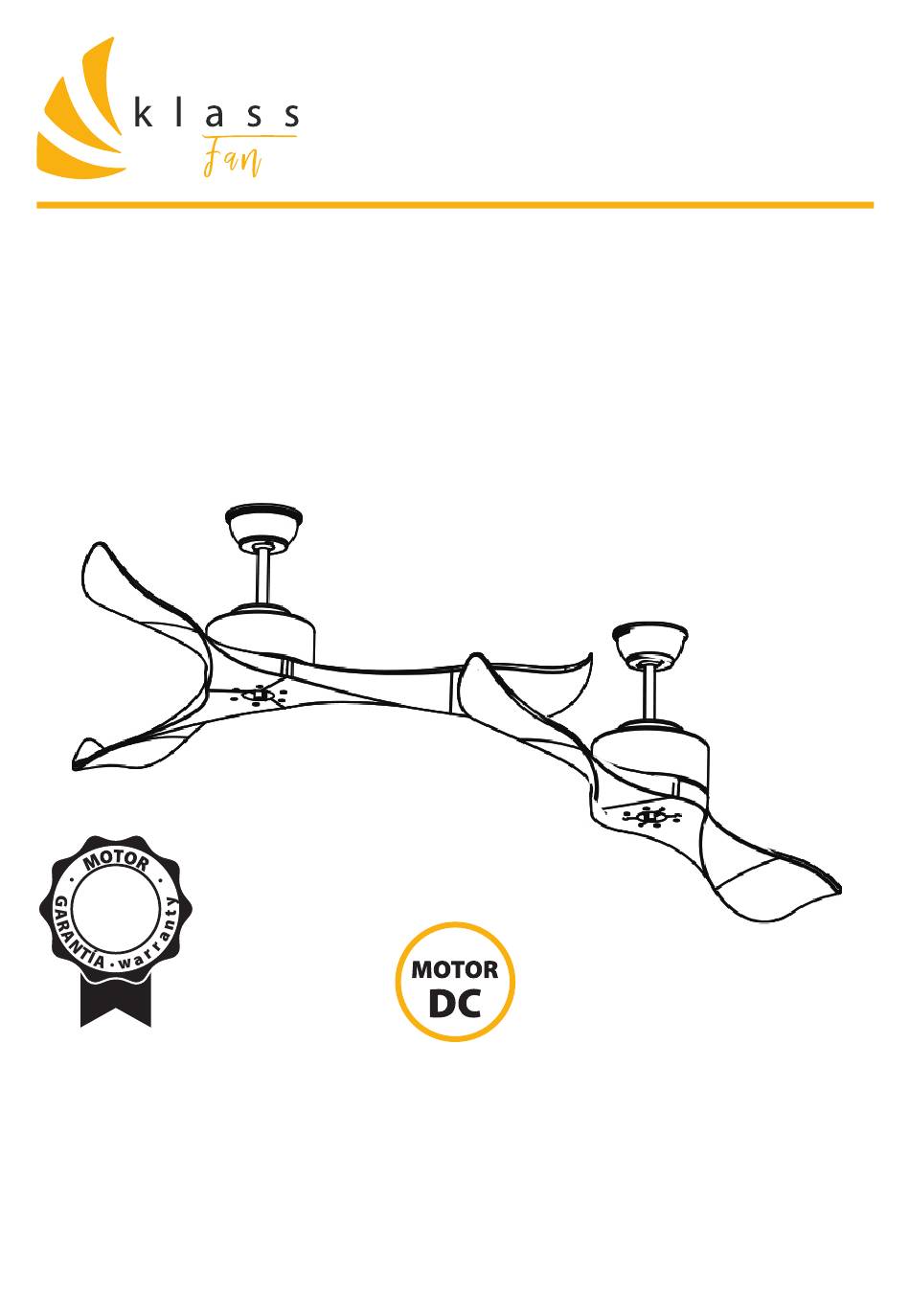

- Page 1 MODULO VENTILATEUR DE PLAFOND CEILING FAN VENTILADOR DE TECHO VENTILATORE DA SOFFITTO DECKENVENTILATOR AÑOS YEARS MANUEL D’UTILISATION (FR) USER MANUAL (EN) MANUAL DE INSTRUCCIONES (ES) MANUALE D’ISTRUZIONI (IT) ANLEITUNG (DE) V.1_01/2021...
-
Page 2: Table Des Matières
Sommaire / Table of contents / Índice / Indice / Inhaltsverzeichnis ................FRANÇAIS ITALIANO Mesures de sécurité ......Precauzioni di sicurezza ....Déballer votre ventilateur Disimballare il vostro ventilatore de plafond ........da soffitto ........Les variantes ........Variations ......... -
Page 3: Mesures De Sécurité
MODULO Lisez ces instructions attentivement avant l’utilisation, et conservez-les pour de futures consultations. USAGE DOMESTIQUE UNIQUEMENT AVERTISSEMENT “Dangereux haut voltage”. Pour éviter les chocs électriques, Il est interdit aux personnes non qualifiées d’ouvrir le boitier. L’utilisateur n’est pas autorisé à réparer lui-même des pièces à... - Page 4 · Usage domestique et intérieur uniquement. · Ne pas installer dans les zones près de produits chimiques et inflammable telle que cuisinière à gaz, lieux, humides ou mouillés, les hautes vibrations ou impact et exposition continue direct au vent. · Ce manuel n’est pas destiné pour instruire personnes non qualifiés pour l’installation de ventilateurs de plafond.
-
Page 5: Déballer Votre Ventilateur De Plafond
· L’utilisation d’une télécommande non approuvée annule la garantie. Utilisez uniquement notre télécommande. · Ne pas quitter le ventilateur du plafond après l’installation. · N’utilisez jamais d’accessoires qui ne sont pas recommandés ou fournis par le fabricant. · N’utilisez pas l’appareil si le câble est endommagé, après une mauvaise utilisation ou un dommage à... -
Page 6: Les Variantes
LES VARIANTES Modulo est un ventilateur composé de 3 familles de modules et d’une option. Ces combinaisons permettent d’innombrable possibilité, ce qui permet ainsi de jouer l’aspect de votre ventilateur. Ref: DC1 Ref: P1BK Ref: L1CH Ref: L1BK Ref: L1WO Ø: 106cm... -
Page 7: Schémas
SCHÉMAS Recepteur télécommande Platine de fixation Canopée Couvercle canopée Tige prolongateur Couvercle décoratif Goupille Boulon traversant Carte moteur Pales Bloques fixation (pour 2 pales) Support lúmiere Tige Cache décoratif (sans lumière) Kit d’équilibrage Kit de montage des Vis et rondelles pales (7pcs) -
Page 8: Installation
INSTALLATION AVERTISSEMENT · Assurez-vous de couper l’alimentation avant de commencer tout travail électrique. · Pour assurer une bonne protection électrique à votre ventilateur, il est essentiel d’installer un interrupteur mural. · Assurez-vous que le disjoncteur coupe le circuit électrique connecté au ventilateur, afin d’éviter dommages ou dangers en cas de surtension. - Page 9 FIXATION DE LA PLATINE Choisissiez l’endroit idéal pour placer votre ventilateur, placer votre échafaudage, et votre ligne de sécurité. Une fois bien en sécurité, tracer vos trous de perçage, à l’aide d’un crayon, à travers le support en le plaquant sur le plafond. Percez vos trous à...
- Page 10 Cylindre Rotule Tige Choisissez la longueur du prolongateur vous allez utilisez et assemblons le prolongateur au moteur. LE COUPLEUR présent, prenez canopée, couvercle décoratif du moteur et glissez- les à travers le prolongateur que vous avez choisi. Prenez les fils sortant du moteur, et glissez les dans le prolongateur afin qu’ils ressortent de l’autre coté...
- Page 11 Nous allons fixer le prolongateur au moteur par el biais du coupleur se situant au dessus du moteur selon le schéma suivant. Rotule Canopée Tige Couvercle canopée Couvercle décoratif Coupler Goupille Boulon traversant Passer le boulon traversant au travers le coupleur et le prolongateur, attention au câble soyez prudents.
- Page 12 CONNEXIONS ÉLECTRIQUES ATTENTION! Assurez-vous que le disjoncteur de la ligne est bien disjoncté. Prenez le récepteur de la télécommande et glissez le sous la rotule du ventilateur. Attention à ne pas sectionner les câbles latéraux du récepteur. Connectez le réseau éclectique à la borne ou domino situé par la platine. Attention, n’inversez pas les câbles Phase et Neutre.
- Page 13 PALES ATTENTION! N’alimentez pas le ventilateur sans que les pales soient montées. Le moteur est équipé d’une sécurité qui empêchera le moteur de fonctionner en marche normal. A l’aide d’un tournevis enlevez les calles en caoutchouc se trouvant entre le carter et le moteur.
- Page 14 Installation de 3 Pales: Repérez les marques pour installer 3 pales sur la platine du moteur. Placer les trois pales sans serrez les vis au maximum. Laisser la possibilité d’ajuster plus tard les pales. Pales Marque “3” Une fois les trois pales installées, faite l’ajustage de celles-ci de façon que l’espace entre les pales soit minime.
- Page 15 VERSION AVEC LUMIÈRE Attention! Mettez la ligne électrique de votre ventilateur hors tension par le biais de votre disjoncteur. Retirez une des trois visses du support du rotor, et dévissez les deux autres. Venez appliquer le disque de fixation sur les vis dévissées. Et tournez-le pour le bloquer.
- Page 16 VERSION SANS LUMIÈRE En bas de rotor du moteur se situe une plaque de fixation ronde. Dévissez les 3 vis de cette plaque, puis venez appuyer la plaque d’aluminium permettant de loger le cache décoratif. Fixez là à l’aide des trois vis comme le schéma ci-dessous. Support Ne serrez pas complètement vos vis, tourner la plaque pour que les vis soit au plus petit diamètre de l’orifice des trous, et serrez-les vis.
-
Page 17: Fonctionnement
ATTENTION ! Si vous ne comptez pas utiliser le ventilateur pendant plus de trois jours, veillez à laisser l’interrupteur en position d’arrêt. TÉLÉCOMMANDE Ce ventilateur de plafond est contrôlé par télécommande et les fonctions dépendent des variantes de Modulo choisies. Veuillez consulter instructions d’utilisation... - Page 18 - La fixation de la tige au niveau du coupleur n’est pas conforme, et amène le ventilateur à ne pas être d’aplomb. Régler le problème de hauteur et passez au point suivant. 2 Distance des pales entre elles Faire une marque sur le bout des pales, et utilisez le même repère sur chaque pale. Grace à...
-
Page 19: Entretien
4 Poids des pales Une fois mesuré les trois points précédents, mettez en marche votre ventilateur, et voyez si votre ventilateur vibre. Si cela n’est pas le cas, vous venez de finir l’installation de votre ventilateur. Si vous constatez une vibration, procédé comme suit: Utilisez le kit de balancement, saisissez la pince de du kit. -
Page 20: Dépannage
DÉPANNAGE Le ventilateur 1. Un câble est déconnecté. 1. Vérifier les connexions ne fonctionne 2. Le disjoncteur a sauté. électriques du ventilateur. pas. 3. L’interrupteur de la ligne est 2. Vérifiez votre disjoncteur. en position fermé. 3. Actionnez votre interrupteur et 4. - Page 94 ONLINE B TRUST S.L. Av. Peris y Valero N° 4. 46006 Valencia, Spain aftersales@klassfan.com contact@klassfan.com www.klassfan.com Tel : +34 960 082 885...
