CONEXIONES ELÉCTRICAS
¡ATENCIÓN! Asegúrese de que el interruptor de circuito esté
desenchufado.

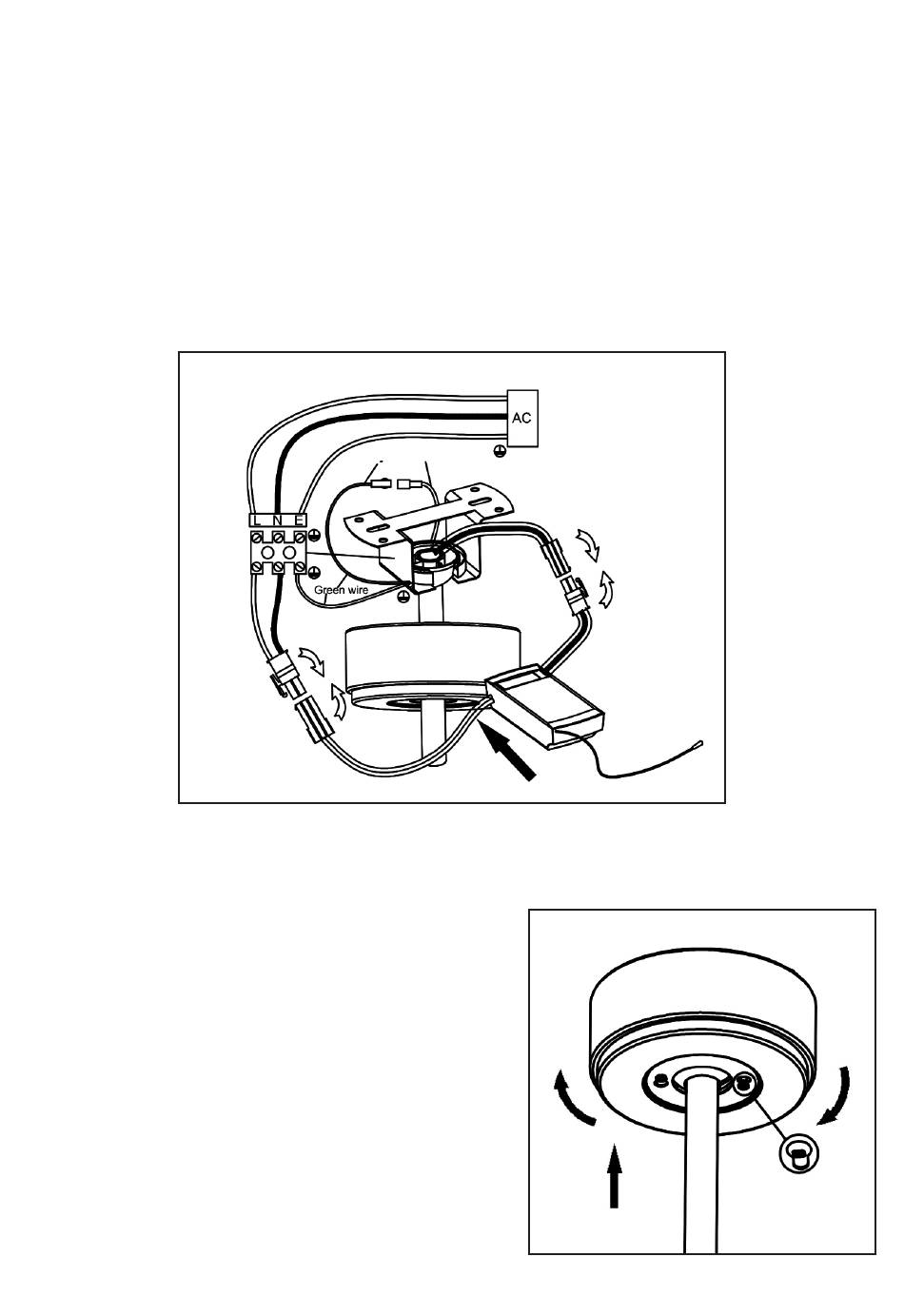

Tome el receptor del mando a distancia y deslícelo bajo la rótula del ventilador.
Tenga cuidado de no romper los cables laterales del receptor. Conecte la red
ecléctica al terminal o al dominó situado junto a la placa. Tenga cuidado de no
inertir los cables de fase y neutro. Preste atención al cable negro ya que es la
antena del receptor.
Conecte los cables que salen del ventilador con
el conector, haga lo mismo con los cables de la
salida del dominó.
Asegúrate de que los cables del bloque de
terminales estén bien conectados.
Tenga cuidado con los cables, sin forzar los
conectores, vuelva a montar la cubierta.
Gire la cubierta para asegurarla en su lugar,
use los tornillos para fijar la cubierta.
L Fase (marrón)
N Neutro (azul)
Tierra (verde)
Tierra (verde)
46
Receptor mando
distancia
