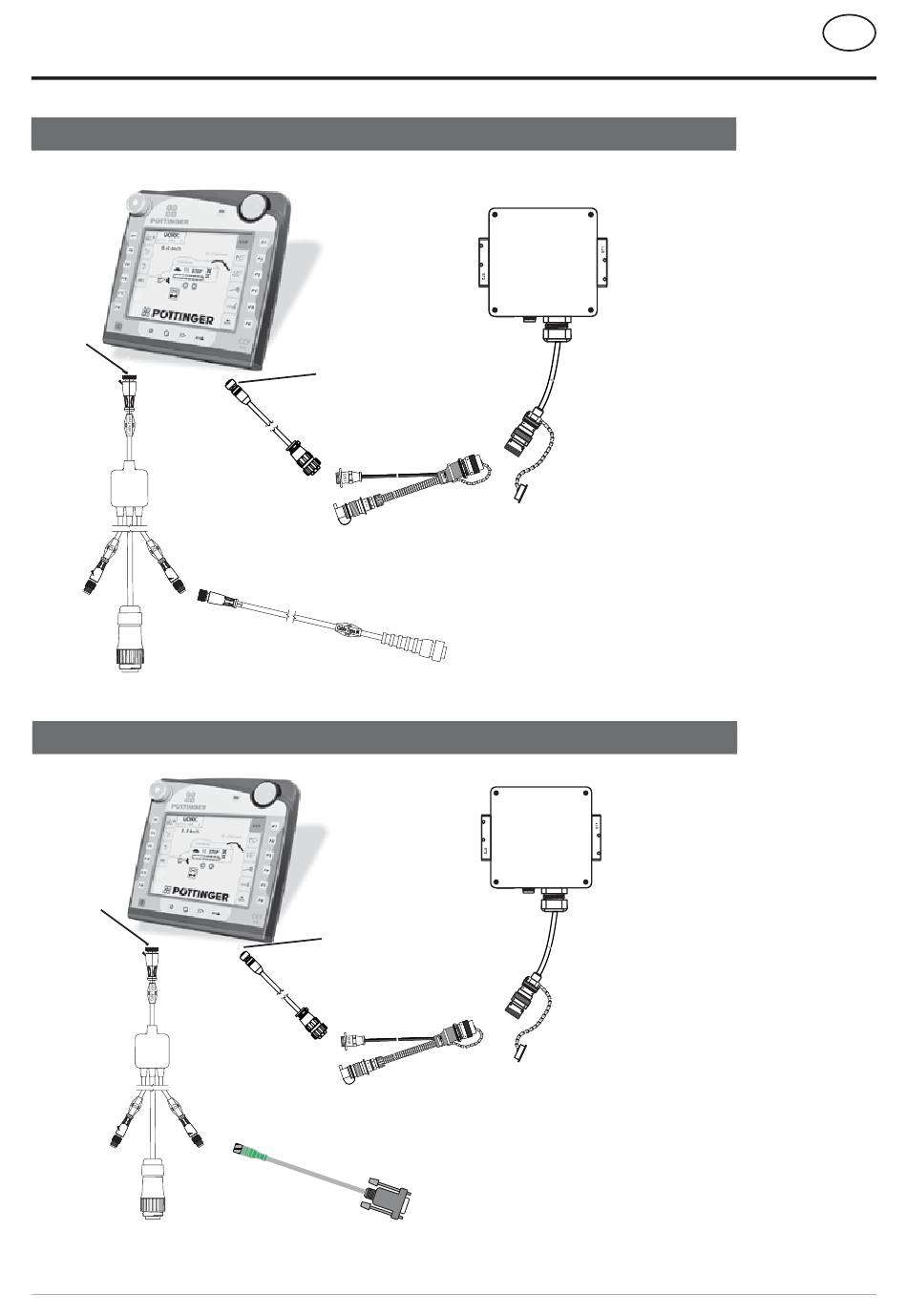

Schéma de connexion: Seed Complete avec le récepteur GPS Pöttinger
Terminal
Signal RS-232
D2
D1
Connexion prise signal tracteur (DIN ISO 11786)
Schéma de connexion: Seed Complete avec un récepteur GPS d'un autre fournisseur
Terminal
Signal RS-232
D2
D1
Connexion prise signal tracteur (DIN ISO 11786)
1500_F-SEED COMPLETE_8507
CAN1-IN
Cable "Y" (tracteur)*
Alimentation électrique
Connexion pour le récepteur GPS A101
CAN1-IN
Cable "Y" (tracteur)*
Tension d'alimentation
Connexion du récepteur GPS d'un fournisseur externe
D-Sub 9-polig
Pin2
Pin3
Pin4
Ces spécifités sont côté terminal.
SEED COMPLETE
Calculateur
473A2000.0
*Dans certain cas, l'alimentation du câble "Y"
au tracteur peut être trop faible. Utiliser de
préférence, si disponible, la prise ISOBUS
intégrée au tracteur.
765-14-93
Calculateur
473A2000.0
* D a n s
l'alimentation du câble ''Y''
au tracteur peut être trop
faible. Utiliser de préférence,
si disponible, la prise ISOBUS
intégrée au tracteur.
Rx
765-14-94
Tx
GND
- 48 -
c e r t a i n ,
c a s
F
