CCI.GPS

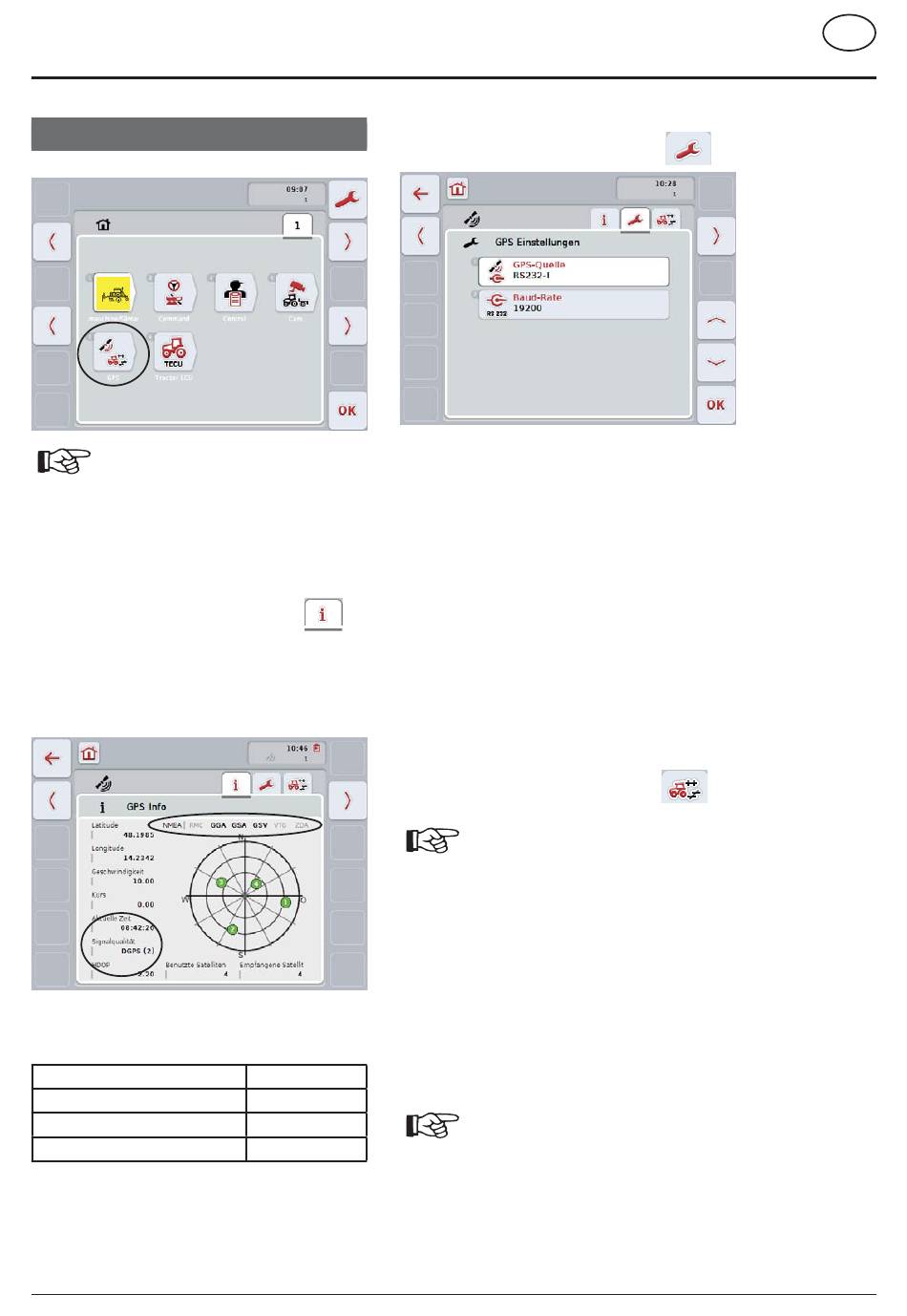

Touche [Maison] (menu principal) - CCI.GPS
Si l'affichage de cette touche [CCI.
GPS] n'est pas visible sur le terminal,
l'application "CCI.GPS" n'est pas
déverrouillée. Voir chapitre "Déverrouillage
des applications".
1. Onglet:
GPS Info
Dans cet onglet, vous pouvez contrôler le signal GPS:
La qualité du signal doit être ≥ DGPS 2.
En haut à droite sont représentées les séries de données
que le récepteur GPS envoie momentanément. (noir =
données envoyées / gris = données non envoyées)
Exigences en matière de données GPS :
pour l'utilisation du CCI.Command, les conditions
suivantes doivent être observées :
Baud
GGA + RMC + VTG
GSA
GSV (optionel)
1500_F-SEED COMPLETE_8507
Réglage GPS
Il y a deux possibilités pour le branchement du récepteur
GPS:
- RS232:
Si le récepteur est équipé d'une sortie série, celle-ci
sera branchée sur l'entrée RS232 du terminal et dans le
CCI.GPS, la source doit être affectée à l'entrée RS232.
Avec l'entrée RS232 comme source GPS, les taux de
transmission (Baud) du terminal et du récepteur doivent
correspondre.
- CAN-Bus
Si le récepteur est équipé d'une sortie CAN-Bus, celle-ci
sera branchée sur l'entrée ISOBUS du terminal et dans
le CCI.GPS, la source doit être affectée à l'entrée CAN-
Bus Avec l'entrée CAN-Bus comme source GPS, les
taux de transmission (Baud) du terminal et du récepteur
sont ajustés automatiquement. Le taux ne peut être
ajusté manuellement.
- Réglage de la géométrie du tracteur
- Dans le
géométriques du tracteur:
(1) Distance du récepteur GPS par rapport au centre
(2) Décalage latéral du récepteur GPS par rapport au
(3) Type de l'attelage*
(4) Distance de l'accouplement par rapport au centre
19200
5 Hz
1 Hz
1 Hz
*(3) et (4) doivent être compris comme préréglages
dans "CCI.Command". Les valeurs retenues peuvent
être sélectionnées dans CCI.Command à partir d'une
liste.
SEED COMPLETE
Une entrée inexacte des valeurs
géométriques conduira inévitablement
à une commutation inexacte de la
distribution et des chevauchements ou
des manquants indésirables.
CCI.GPS – ajustement des données
de l'axe de rotation du tracteur.
centre de l'axe de rotation du tracteur.
de l'axe de rotation*.
L'axe de rotation, sur un tracteur standard,
est l'essieu arrière .
- 45 -
