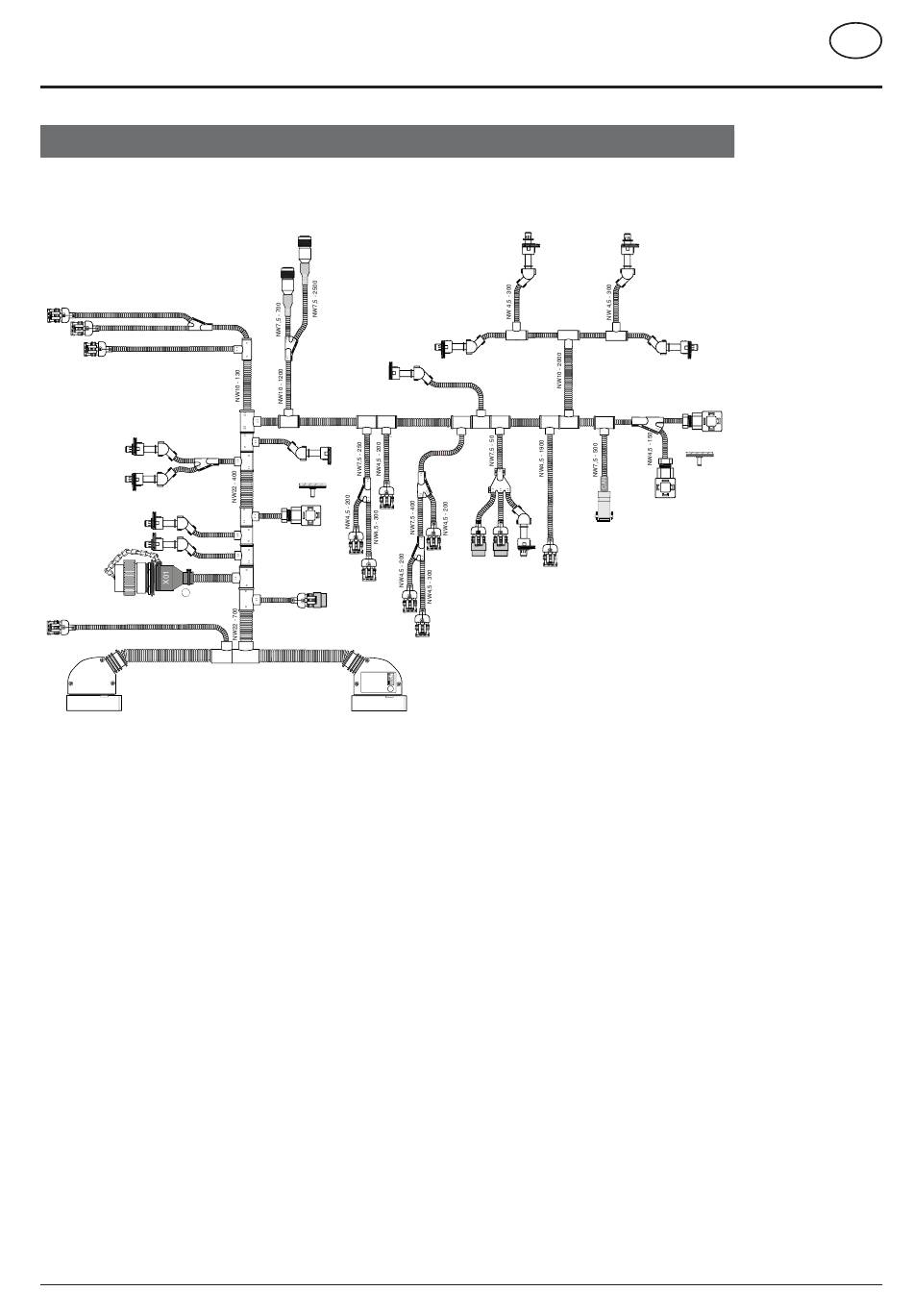

Schéma électrique R3/R4/C4/C6 (>2012) Fertilizer
NW4,5 - 1100
NW4,5 - 890
S5
4,5
7,5
S3
NW4,5 - 650
S2
PX2
NW7,5 - 300
4,5
PX1
Y11
NW4,5 - 500
Y14
NW4,5 - 500
NW13 - 90
X01
a
NW 4,5 - 500
S15
NW17 - 240
ST1
Description:
ST1 / ST3
Prise de branchement du calculateur
S1
Capteur - position "bout de champ"
S2
Branchement - Contacteur de pression d'huile
S3
Capteur de rotation de la turbine
S5
Capteur - radar
S6
Capteur - niveau de trémie
S7
(sans affectation)
S8
Capteur - Contrôle de l'arbre distribution
S9
Capteur - impulsion du moteur de distribution
S10
Capteur - Trappe de contrôle
S12
Contrôle de l'arbre de distribution - Doseur
2
S13
Boîtier d'impulsion pour moteur de distribution
S14
Trappe d'étalonnage - Doseur 2
S15
Touche de commande d'étalonnage externe
S16
Capteur - niveau de trémie D2
S17
-(sans affectation)
1500_F-Service_8507
S16
S6
NW7,5 - 50
M6
NW17 - 30
NW17 - 430
10
17
17
17
17
22
10
10
NW4,5 - 300
M5
7,5
NW4,5 - 500
S9
Y17
S10
S7
S8
NW4,5 - 300
NW17 - 240
10
22
17
17
22
22
ST3
M2
NW 4,5 - 450
4,5
NW 7,5 - 3000
M4
4,5
7,5
10
NW4,5 - 2200
NW17 - 1640
NW13 - 250
10
17
17
13
17
13
17
13
13
13
17
10
10
10
NW7,5 - 1800
S13
S18
S17
Y18
S1
S14
S12
S18
-(sans affectation)
M1-M4
Vérin électrique de jalonnage
M5
Moteur de distribution D1
M6
Moteur de distribution D2
Y11
Traceurs
Y14
Traceurs
Y15
Électrovanne - marqueur de pré-levée droit
Y16
Électrovanne - marqueur de pré-levée droit
Y17
Électrovanne - passerelle latérale repliable
Y18
-(sans affectation)
PX1
Éclairage trémie et feux de travail
PX2
-(sans affectation)
- 144 -
SERVICE
M1
NW 7,5 - 3000
NW 4,5 - 450
4,5
M3
10
7,5
4,5
10
NW10 - 200
NW7,5 - 800
NW4,5 - 250
10
4,5
7,5
13
10
7,5
7,5
Y16
Y15
X03
395.13.01
F
