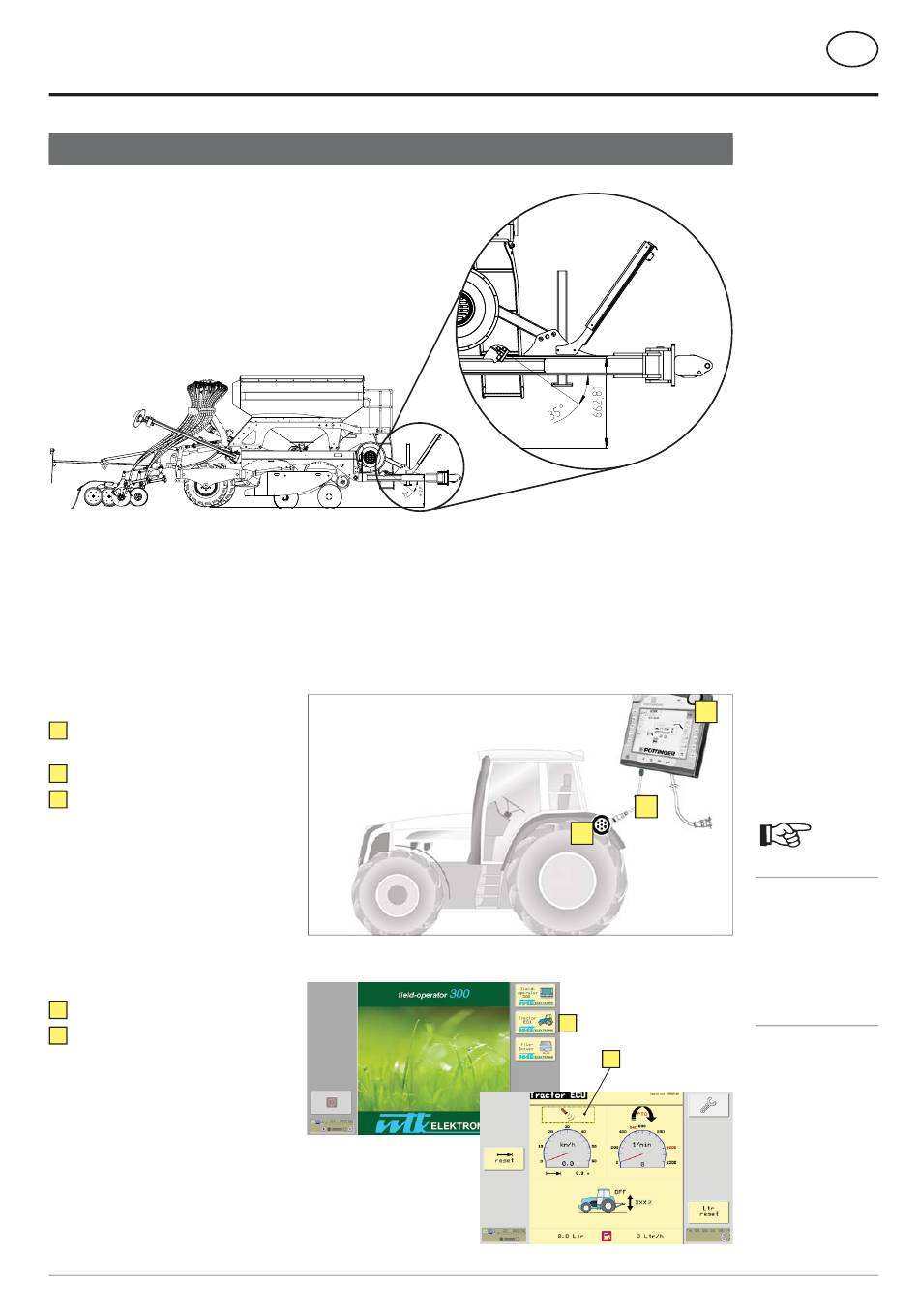

Indication de montage
Hauteur de montage: Montagehöhe:
(plage de fonctionnement de 0,3 à 1,20m)
Angle de montage: env. 35° vers l'avant
Utilisation des données du tracteur: Radar
a) Le terminal ISOBUS est intégré au tracteur -> les données du tracteur sont automatiquement prises en compte.
b) Le Terminal ISOBUS (Field Operator 300 ou CCI 100 - Terminal ISOBUS Pöttinger) est raccordé au tracteur.
Le signal est repris à travers la prise (3) du tracteur (si nécessaire activer le signal pour la prise dans la configuration
du tracteur). Le signal est repris par le Terminal ISOBUS (1) à travers la prise signal (3) par le câble (2).
Description des branchements
1
Terminal ISOBUS (Field Operator
300 - CCI 100)
2
Câble signal
3
Prise signal du tracteur
Configuration du Terminal ISOBUS
4
Sélectionner ECU du tracteur
5
Activer le radar
1400_F-Wartung_8504
Radar (capteur de vitesse)
41
165-12-41
- 154 -
ENTRETIEN
1
2
3
4
5
F
Re-
marque!
La sélection des
champs de don-
nées et la saisie
dépendent du
fabricant (Voir les
consignes d'utili-
sation du terminal
ISOBUS).
