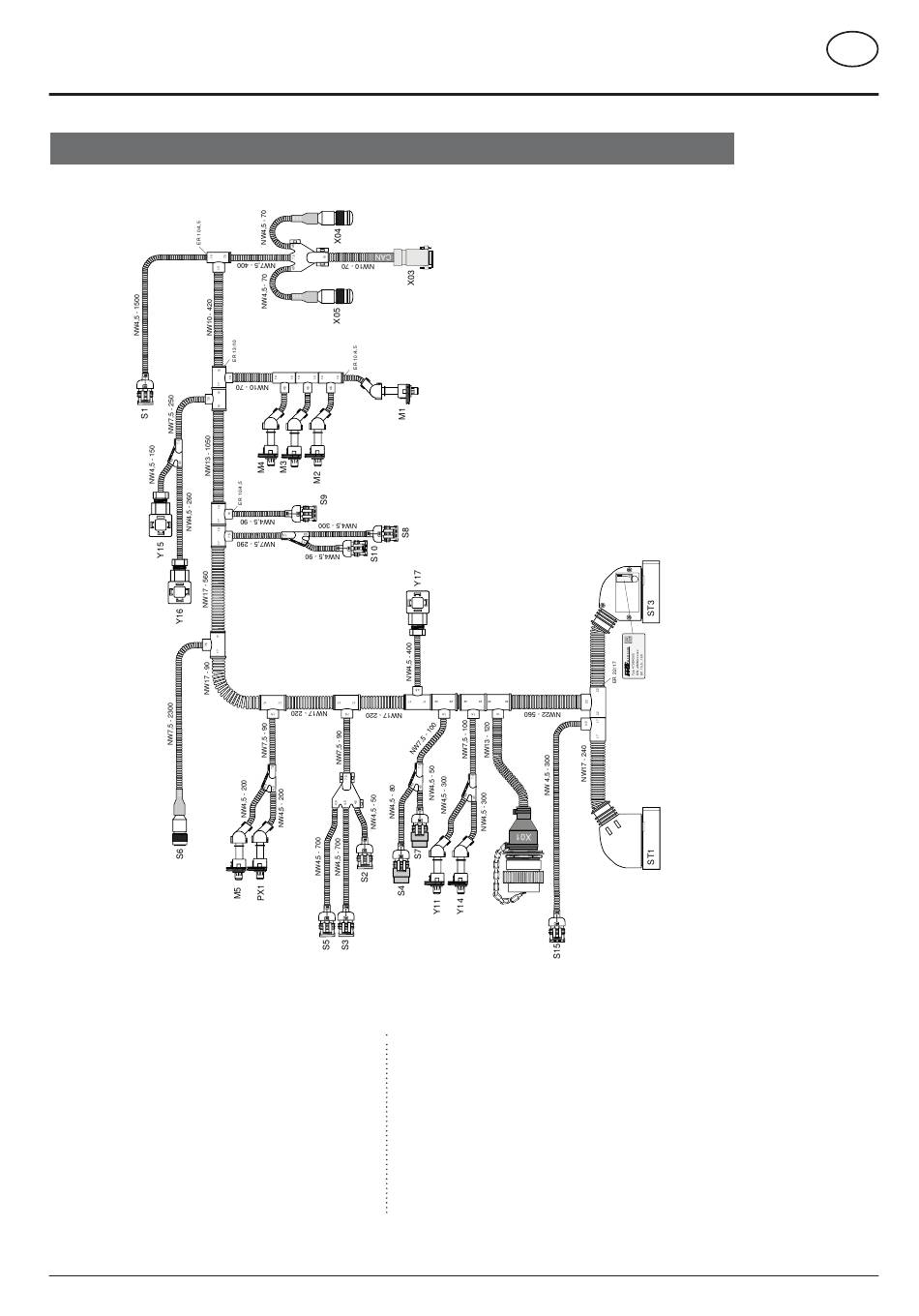

Plan électrique R3/R4/C4/C6 (à partir de sept. 2014)
Description:
ST1 / ST3
Prise de branchement du calculateur
S1
Capteur - position "bout de champ"
S2
Branchement - Contacteur de pression d'huile
S3
Capteur de rotation de la turbine
S4
(sans affectation)
S5
Capteur - radar
S6
Capteur - niveau de trémie
S7
(sans affectation)
S8
Capteur - Contrôle de l'arbre distribution
S9
Capteur - impulsion du moteur de distribution
S10
Capteur - Trappe de contrôle
S15
Touche de commande d'étalonnage externe
1500_F-Service_8507
M1-M4
Vérin électrique de jalonnage
M5
Moteur de distribution D1
X03
Coupure du 1/2 semoir ou contrôle du flux
de semence
X04
-
X05
-
Y11
Traceurs
Y14
Traceurs
Y15
Électrovanne - marqueur de pré-levée droit
Y16
Électrovanne - marqueur de pré-levée droit
Y17
Électrovanne - passerelle latérale repliable
PX1
Éclairage trémie et feux de travail
