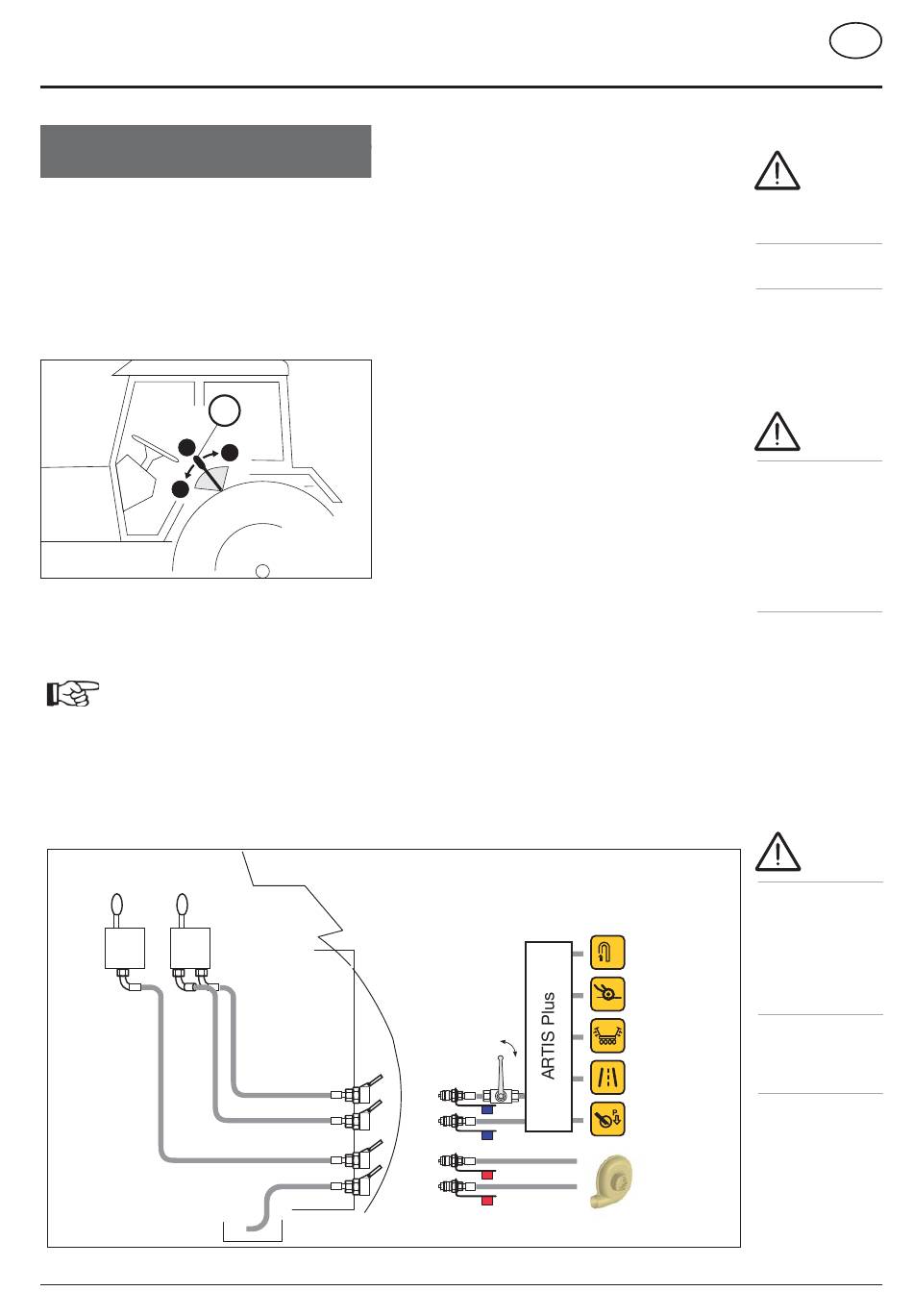

Raccord hydraulique (variante "ARTIS
Plus").
Branchements des flexibles hydrauliques au
tracteur.
-Mettre le levier (ST) du distributeur en position flottante.
-Faire attention à la propreté des prises hydrauliques!
Le tracteur doit être équipé, au minimum, des
prises hydrauliques suivantes:
- 1 distributeur double-effet (DE).
- 1 distributeur simple-effet (SE) équipé d'un retour libre.
ST
0
s
TD 26/92/48
EW=SE = branchement simple effet .
(Cacherot).
Pour l'alimentation hydraulique de la
turbine.
La prise hydraulique (T) de retour libre
doit toujours être branchée avant la prise
hydraulique de pression (P), au risque
d'endommager le moteur hydraulique
de la turbine.
DW =
branchement double effet.
(cache bleu).
Fonctions hydrauliques restantes.
EW
DW
1401_F-Anbau_8504
h
P = Alimentation hydraulique.
T = Retour (flexible ayant la plus grosse section).
549-08-36
ATTELAGE AU TRACTEUR
0
H4
1
DW
P
EW
T
- 11 -
F
Recom-
mandations de
sécurité:
Voir annexe A1,
point 7.), 8a. - 8h.)
Attention!
Le retour libre
de la turbine
(cache rouge)
doit toujours être
branché! Risque
de casse du
manomètre ou du
moteur de turbine.
Attention!
Pour des raisons
de sécurité les
vannes (H4)
doivent être
fermées pendant
le transport
(position 0).
Les deux verrous
au niveau du re-
liage doivent être
enclenchés.
