Pour câbler le module UI, procédez de la manière suivante :
1. Passez les fils dans les bornes correspondantes du connecteur pour la
mesure de la tension et fixez-les à l'aide d'un tournevis.

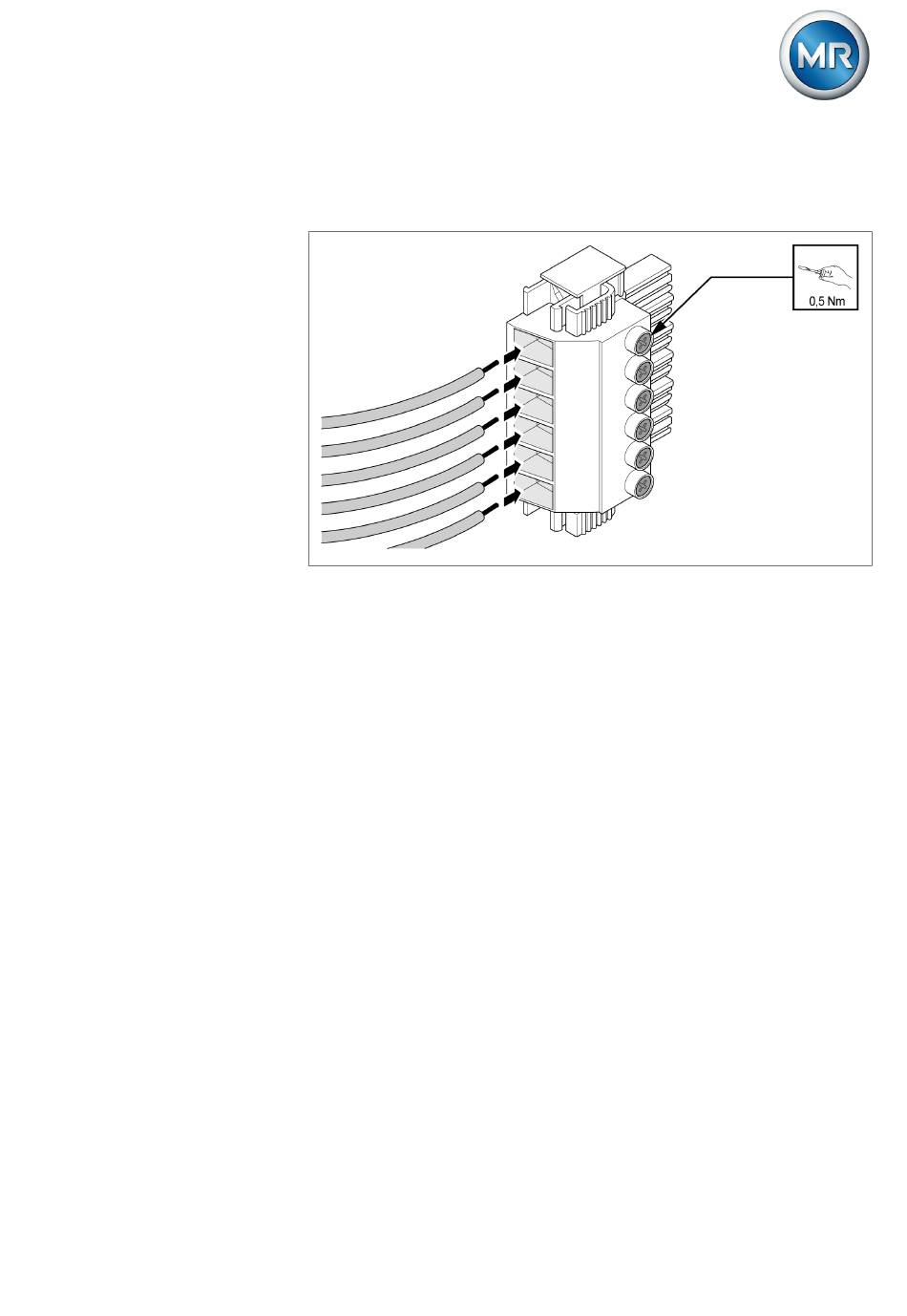

Figure 45: Exemple : connecteur pour la mesure du courant
2. Enfichez le connecteur dans l'emplacement correspondant et encliquetez-
le.
3. Raccordez les fils pour la mesure de la tension à la borne X10.
5252433/18 FR
®
®
