24
ECOTAP
VPD
CONTROL PRO
La section suivante décrit les différents modules de l'appareil.
4.5.1 Alimentation électrique QS3.241
Le module PULS DIMENSION QS3.241 sert à l'alimentation électrique des
modules ISM®.

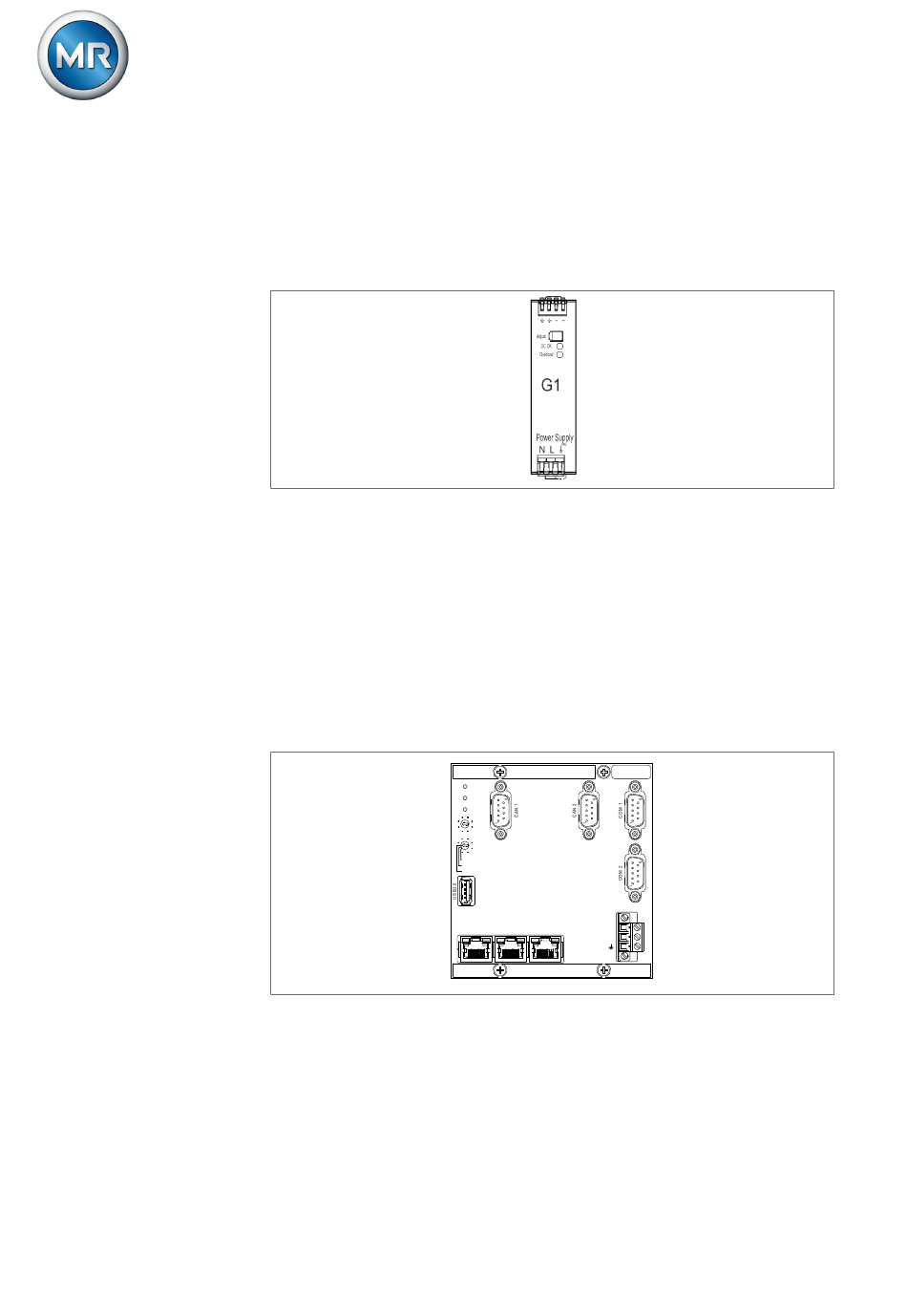

Figure 4: Module PULS DIMENSION QS3.241
4.5.2 Unité centrale de calcul CPU I
Le module CPU I est l'unité centrale de calcul de l'appareil. Il est doté des in-
terfaces suivantes :
▪ Interface système interne RS232 (COM1)
▪ Interface série RS232/485 (COM2)
▪ 3x Ethernet (ETH1, ETH 2.1, ETH 2.2)
▪ USB (USB 2.0)
▪ 2 bus CAN (CAN 1, CAN 2)
Figure 5: Module CPU I
4.5.3 Mesure du courant et mesure de la tension UI 3
Le module UI 3 sert à la mesure triphasée de la tension et du courant.
CPU
RUN
INIT
ERR
4 6
2
0
8
L
E
A
C
4 6
2
H
8
A
C
TEST
PROG
RUN
ETH 1
ETH 2.1
ETH 2.2
5252433/18 FR
4 Description du produit
24V DC
+
-
Maschinenfabrik Reinhausen GmbH 2024
