6 Montage
6. Module CPU : si nécessaire, débranchez le câble de données (Sub-D
9 pôles).

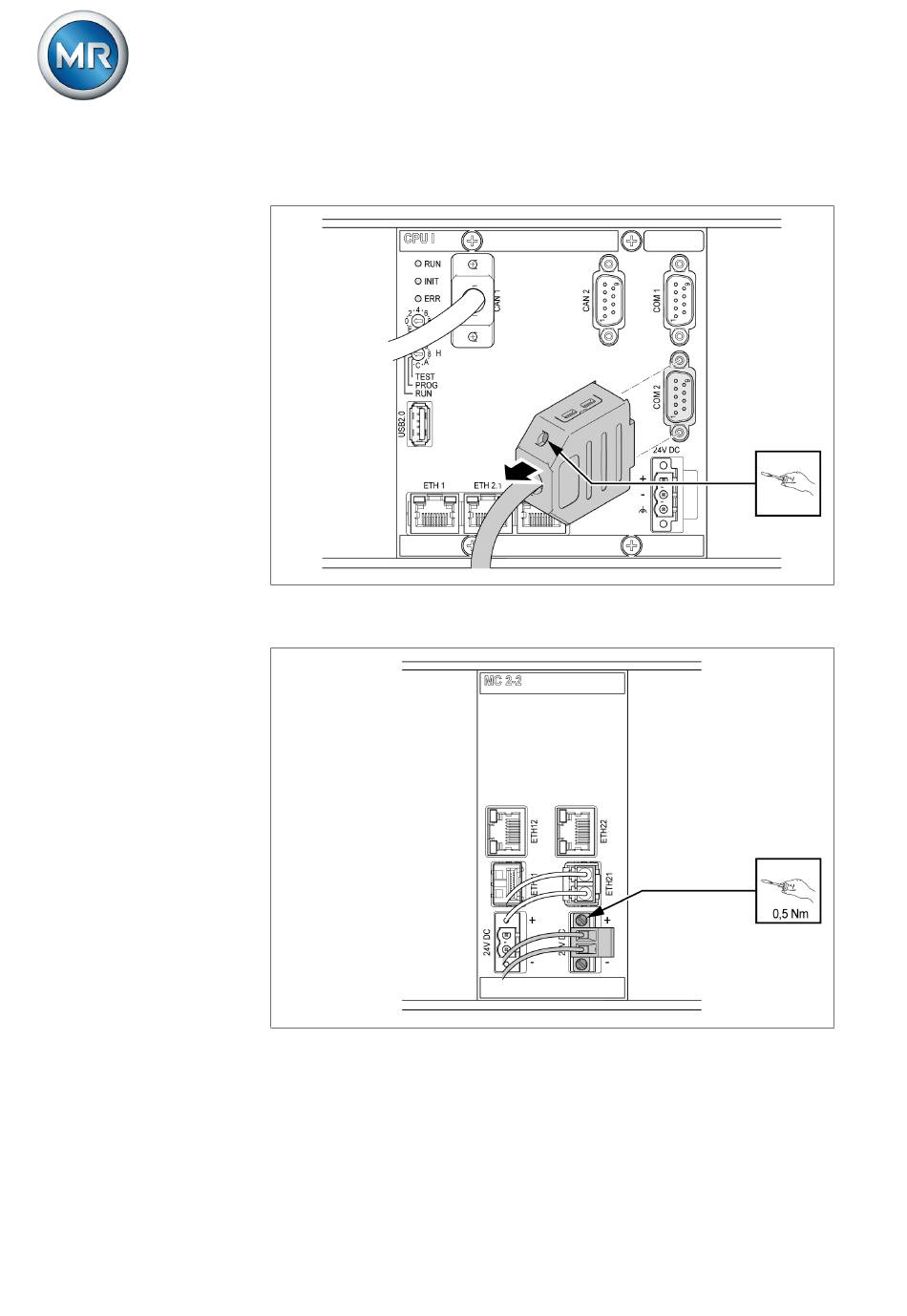

Figure 37: Débrancher le câble de données
7. Module SW3-3 : débranchez le connecteur « 24 V CC ».
Figure 38: Débrancher le connecteur (alimentation en tension)
8. Décrochez la borne X5 de la réglette en profilé chapeau.
9. Décrochez le module G1 QS3.241 de la réglette en profilé chapeau.
10. En option : décrochez le module SW 3-3 de la réglette en profilé cha-
peau.
®
®
52
ECOTAP
VPD
CONTROL PRO
5252433/18 FR
Maschinenfabrik Reinhausen GmbH 2024
