6 Montage
AVIS
Maschinenfabrik Reinhausen GmbH 2024
6.2 Distances minimales
Endommagement de l'appareil !
La circulation insuffisante de l'air ambiant peut endommager l'appareil en
raison d'une surchauffe.
► Libérer les fentes d'aération.
► Prévoir une distance suffisante par rapport aux composants avoisinants.
► Montez l'appareil uniquement en position horizontale (les fentes d'aéra-
tion sont situées en haut et en bas).
Afin de garantir un fonctionnement fiable de l'appareil dans la plage de tem-
pérature admissible, vous devez respecter les distances minimales sui-
vantes par rapport à l'armoire électrique et aux composants avoisinants :
Par rapport au fond de l'armoire électrique
Par rapport au plafond de l'armoire électrique
Entre des modules sur la barre omnibus et des
modules sur la réglette en profilé chapeau dis-
tante
Tableau 9: Distances minimales dans l'armoire électrique

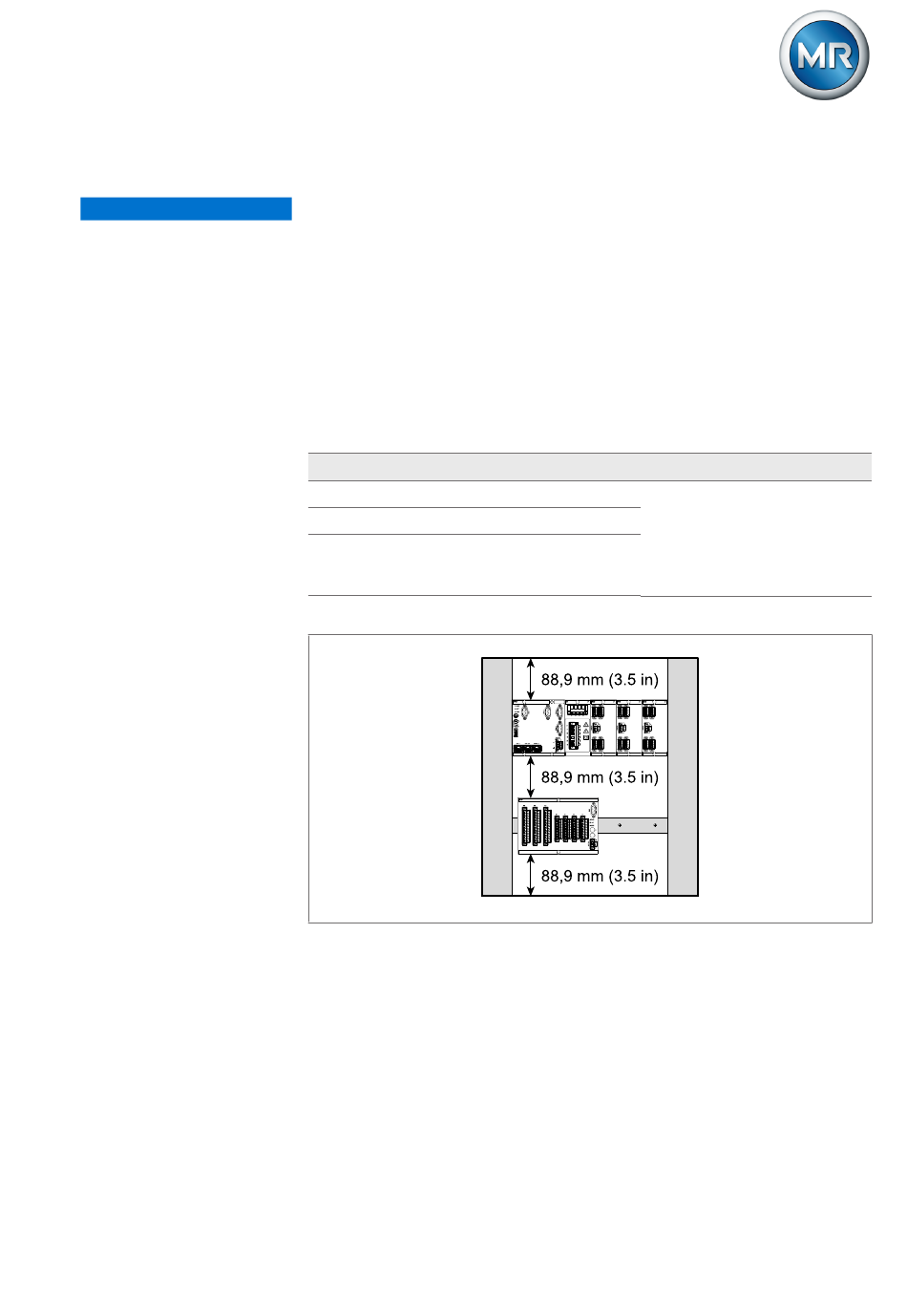

Figure 19: Exemple de représentation des distances minimales dans l'armoire électrique
Pour d'autres types de montage, veuillez contacter la société Maschinenfa-
brik Reinhausen GmbH.
5252433/18 FR
Distance minimale
88,9 mm (3,5 in)
correspond à 2 HE
®
®
ECOTAP
VPD
CONTROL PRO
41
