6 Montage
Maschinenfabrik Reinhausen GmbH 2024
L'usage de monobrins peut considérablement entraver l'efficacité du blin-
dage. Connectez le blindage brièvement et sur toute la surface.

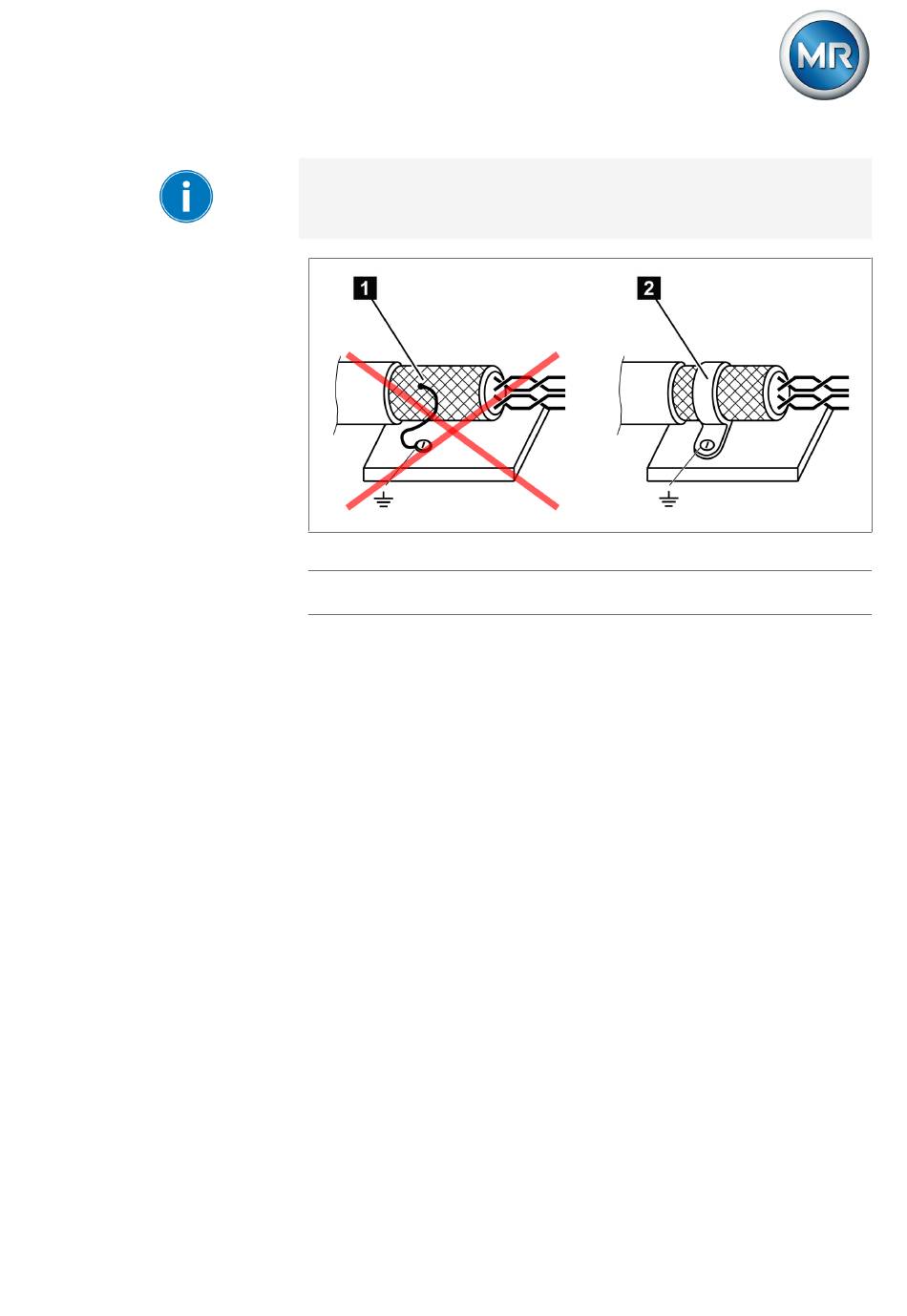

Figure 17: Connexion recommandée du blindage
1 Connexion du blindage via un
conducteur unique
6.1.3 Exigence de câblage dans l'armoire électrique
Observez les indications suivantes lors du câblage de l'armoire électrique :
▪ L'armoire électrique prévue pour le montage de l'appareil doit être prépa-
rée conformément aux spécifications CEM :
– structure fonctionnelle de l'armoire électrique (séparation spatiale),
– liaison équipotentielle constante (toutes les pièces métalliques sont in-
terconnectées),
– câblage satisfaisant aux exigences CEM (séparation des câbles sujets
aux interférences et des câbles sensibles aux interférences)
– blindage optimal (boîtier en métal),
– protection contre la surtension (protection contre la foudre),
– bus de terre (barre de terre principale),
– traversées de câbles conformes aux exigences CEM,
– câblage des bobines de contacteur.
▪ Les câbles de raccordement de l'appareil doivent être posés très près du
boîtier en métal ou dans des porte-câbles en métal mis à la terre
▪ Les lignes de signaux et les câbles d'alimentation/câbles de connexion
doivent être posés dans des supports de câbles séparés.
5252433/18 FR
2 Connexion du blindage sur toute la
surface
®
®
ECOTAP
VPD
CONTROL PRO
39
