38
ECOTAP
VPD
CONTROL PRO
6.1.1 Exigence de câblage sur le lieu de montage
Observez les points suivants pour le choix du lieu de montage :
▪ La protection contre la surtension doit être efficace.
▪ La mise à la terre de l'installation doit être conforme aux règles de la tech-
nique.
▪ les pièces séparées de l'installation doivent être connectées via une liai-
son équipotentielle.
6.1.2 Exigence de câblage sur le lieu d'exploitation
Observez les points suivants lors du câblage sur le lieu d'exploitation :
▪ Posez les connexions dans des goulottes de câblage en métal mises à la
terre.
▪ Ne posez pas les câbles sujets aux perturbations (p. ex. câbles d'alimen-
tation) et les câbles sensibles aux interférences (p. ex. lignes de signaux)
dans la même goulotte de câblage.
▪ Respectez une distance supérieure à 100 mm entre les câbles sujets aux
perturbations et les câbles sensibles aux perturbations.

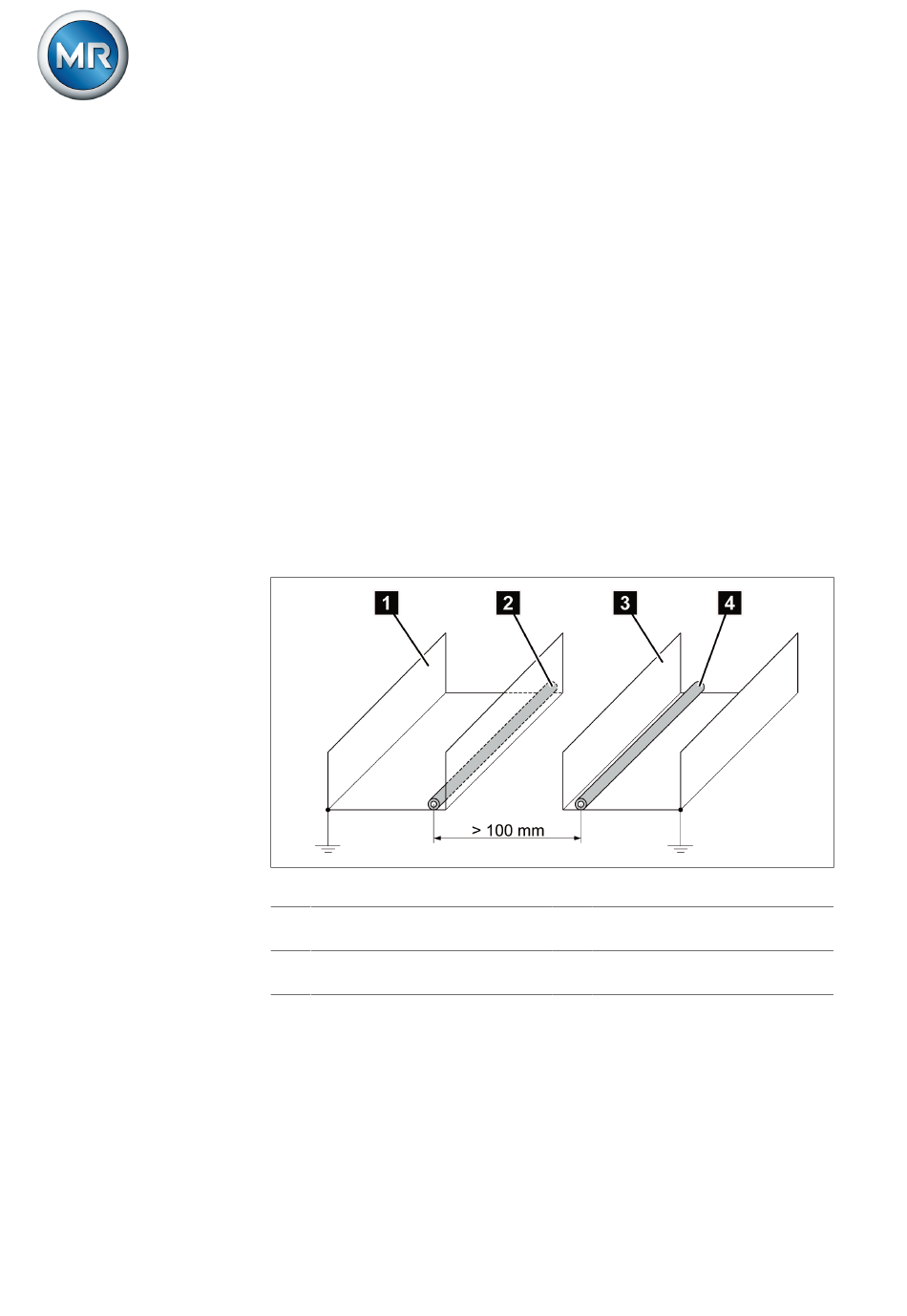

Figure 16: Câblage recommandé
1 Goulotte pour câbles sujets aux
perturbations
2 Câble sujet aux perturbations (p.
ex. câble d'alimentation)
▪ Court-circuitez et mettez à la terre les câbles de réserve.
▪ Ne raccordez en aucun cas l'appareil à un câble collecteur à quatre brins.
▪ Pour la transmission des signaux, utilisez des câbles blindés avec
conducteurs individuels torsadés par paires (conducteur aller / retour).
▪ Connectez le blindage sur toute la surface (360º) à l'appareil ou à un rail
de mise à la terre proche.
3 Goulotte pour câbles sensibles aux
4 Câble sensible aux perturbations
5252433/18 FR
6 Montage
perturbations
(p. ex. ligne de signaux)
Maschinenfabrik Reinhausen GmbH 2024
