9 Service
9.3.3.1 Compensation R-X
Maschinenfabrik Reinhausen GmbH 2024
9.3.3 Compensation de ligne
La fonction de compensation sert à compenser la chute de tension dépen-
dante de la charge entre le transformateur et le consommateur. L'appareil
offre deux méthodes de compensation à cet effet :
▪ Compensation R-X
▪ Compensation Z
La compensation R-X peut compenser les pertes de tension dans les lignes
et de garantir, par là même, la tension correcte du consommateur. Ceci né-
cessite les données de ligne exactes. Dès que toutes les données de ligne
sont entrées, l'appareil calcule automatiquement la chute de tension oh-
mique et inductive qu'il prend en compte lors de la régulation automatique
de la tension.
U
Tr

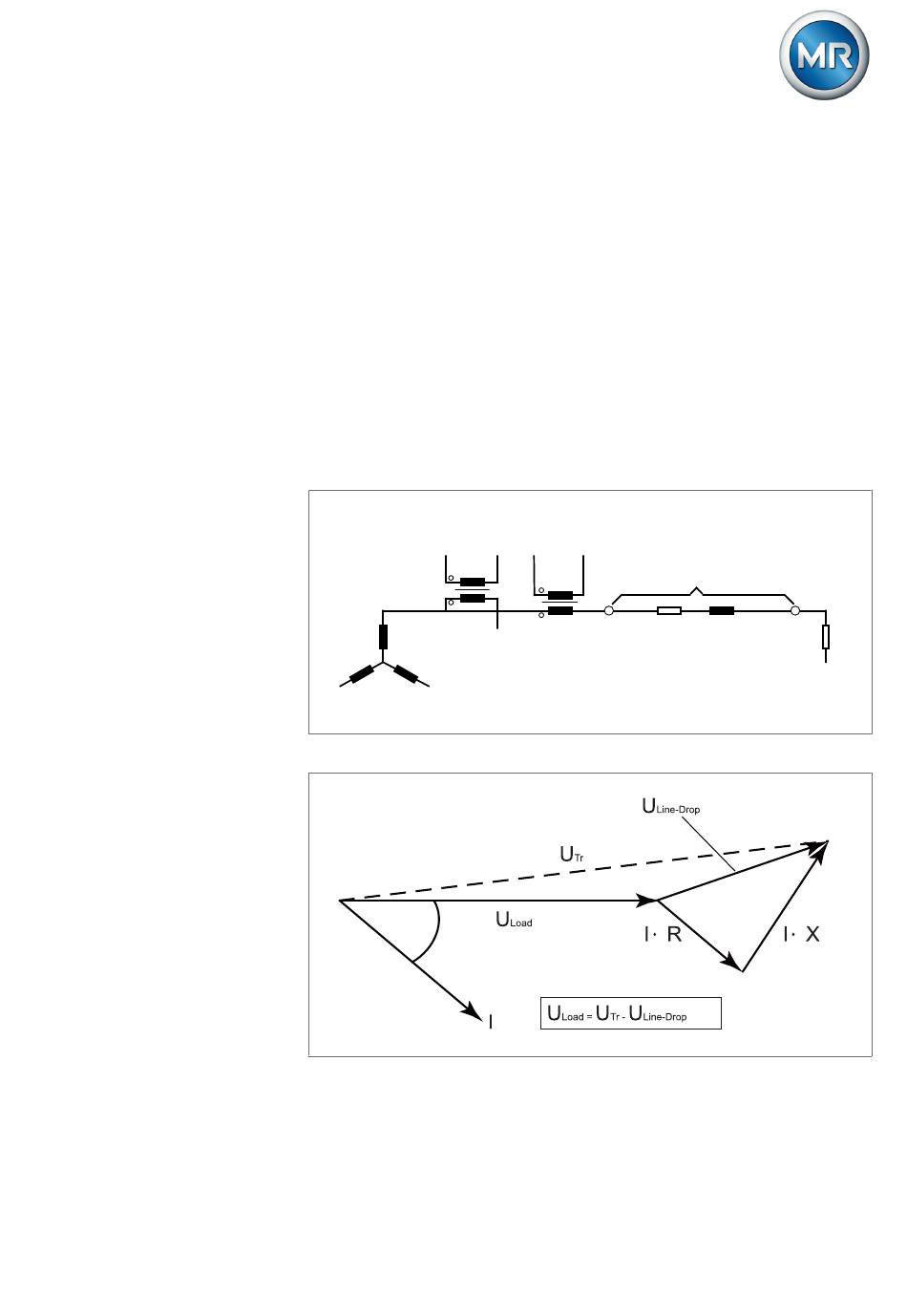

Figure 113: Couplage équivalent de la compensation R-X
Figure 114: Représentation du curseur de la compensation R-X
Pour utiliser la compensation R-X, vous devez entrer les données de ligne
suivantes :
5252433/18 FR
U
I
VT
CT
U
Line-Drop
R
X
®
®
ECOTAP
VPD
CONTROL PRO
U
Load
173
