6 Montage
6.4.2.3 Montage des modules
Maschinenfabrik Reinhausen GmbH 2024
Pour monter les modules sur la réglette en profilé chapeau, procédez de la
manière suivante :
1.
AVERTISSEMENT !
et UI sur la réglette en profilé chapeau tout en vous assurant que la pre-
mière s'encliquette correctement. Dans le cas contraire il y a un risque, en
cas d'erreur, de choc électrique dû à un raccordement défectueux à la
terre de protection.

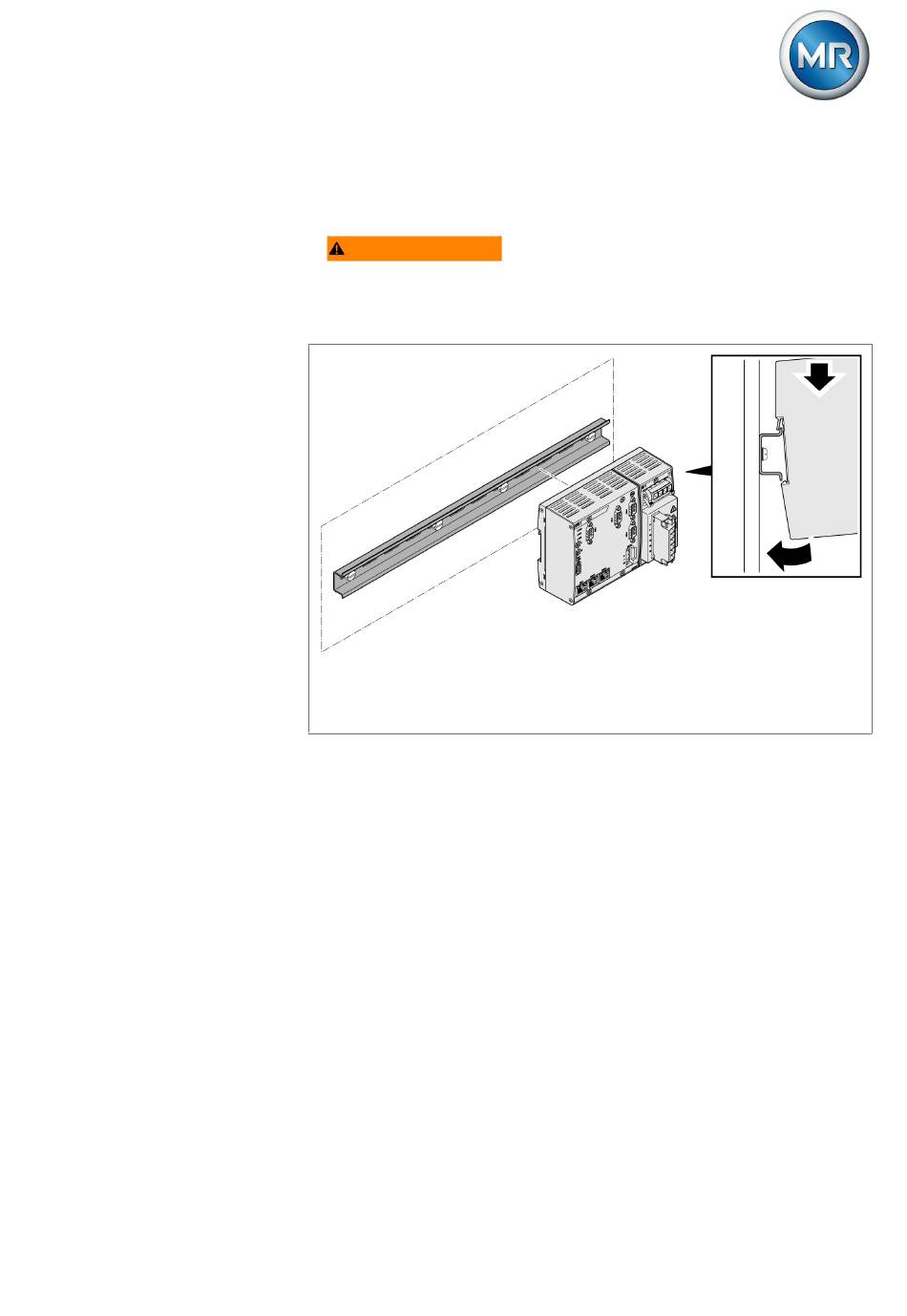

Figure 40: Accrocher la barre omnibus
2. En option : encliquetez le module SW 3-3 sur la réglette en profilé cha-
peau.
3. Encliquetez le module G1 QS3.241 sur la réglette en profilé chapeau.
4. Encliquetez la borne X5 sur la réglette en profilé chapeau.
5. Encliquetez le diviseur de tension VD001 sur la réglette en profilé cha-
peau.
6. Encliquetez les bornes X1 et X10 sur la réglette en profilé chapeau.
5252433/18 FR
Montez la barre omnibus avec les modules CPU
®
ECOTAP
VPD
®
CONTROL PRO
55
