6 Montage
Maschinenfabrik Reinhausen GmbH 2024
3. Si l'appareil est équipé du module SW3-3 ou MC2-2 : insérez le connec-
teur dans l'emplacement correspondant « 24 V CC » et vissez-le.

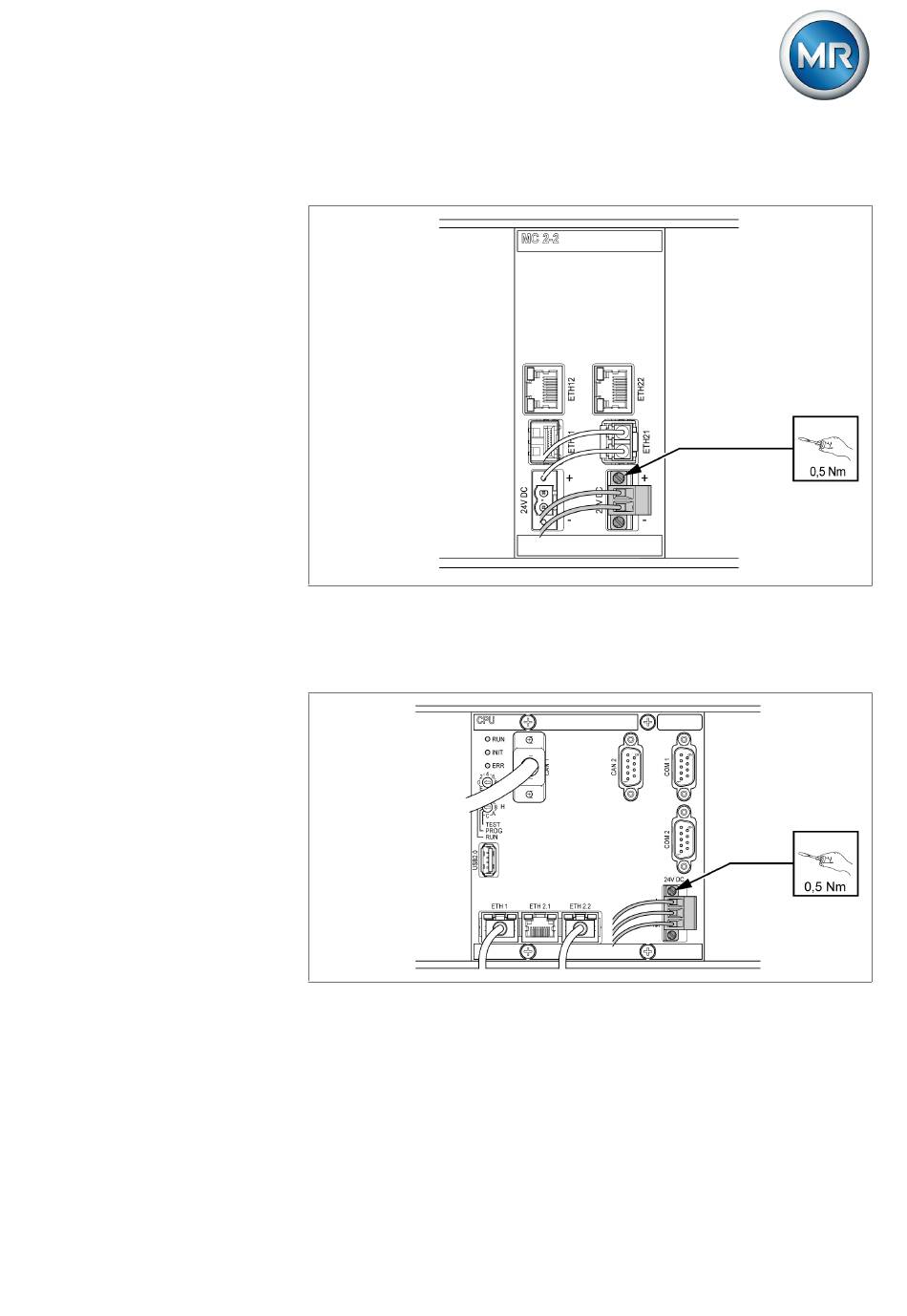

Figure 28: Fixer le connecteur 24V CC
4. Brancher le câble de raccordement pour la connexion à l'ECOTAP VPD
MD&C à la connexion COM 2 du module CPU.
5. Enfichez le connecteur « 24 V CC » du module CPU et vissez-le.
Figure 29: Fixer le connecteur 24V CC
5252433/18 FR
®
®
ECOTAP
VPD
CONTROL PRO
47
