AVIS
®
®
60
ECOTAP
VPD
CONTROL PRO
3. En option : raccordez l'interface ETH 1 au système de conduite (SCADA)
conformément au schéma de raccordement.

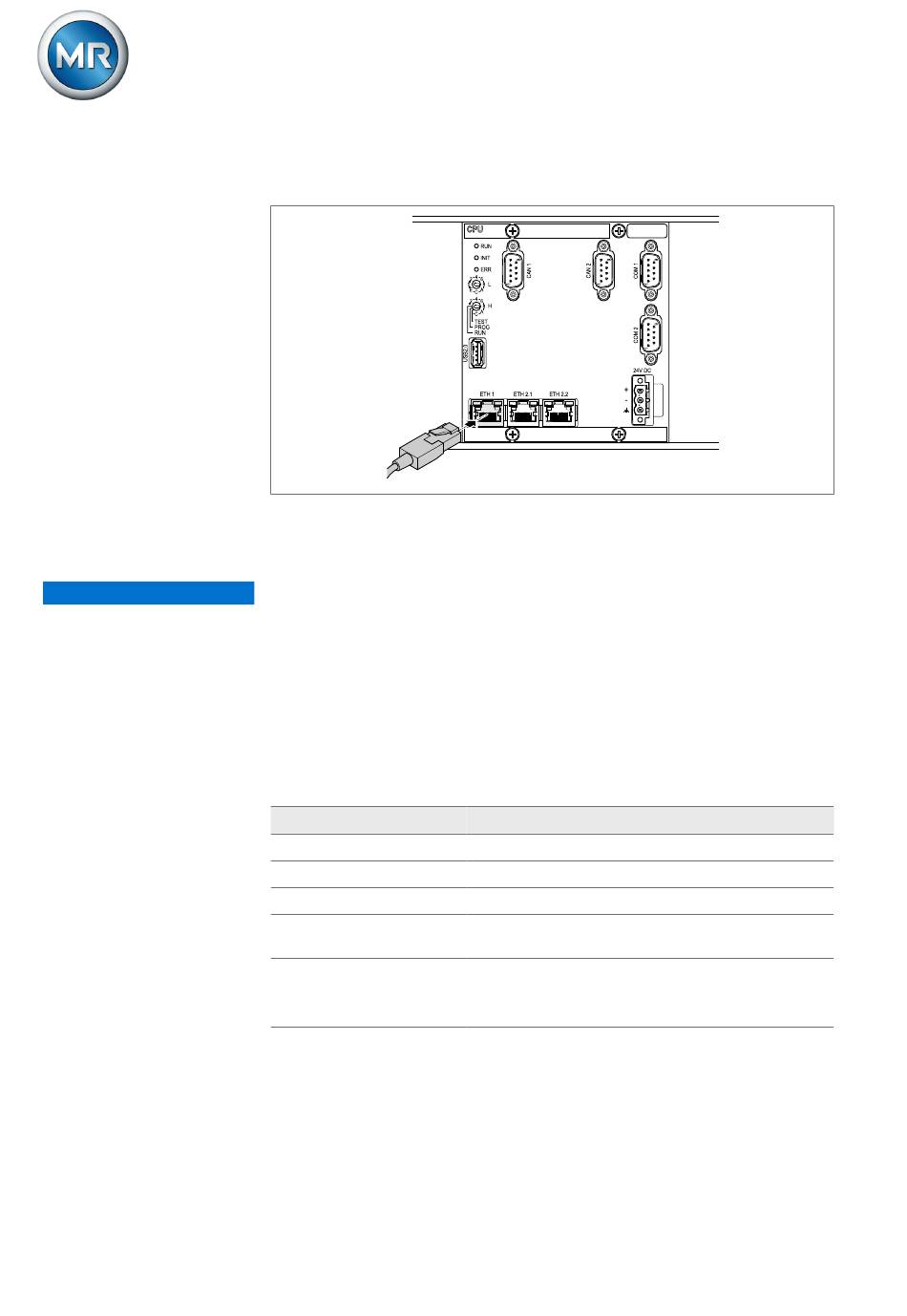

Figure 44: Raccordement SCADA
6.5.6 Câblage du module UI
Endommagement de l'appareil dû à un raccordement incorrect
des transformateurs d'intensité
Le raccordement d'un transformateur d'intensité mis à la terre peut provo-
quer des sollicitations CEM d'une intensité inadmissible et endommager
ainsi le module UI.
► Ne mettez pas le transformateur d'intensité à la terre.
Vous devez sécuriser le circuit électrique pour la mesure de tension selon la
section de conducteur utilisée. Vous pouvez utiliser les types de sécurisation
suivants :
Norme
Tension assignée
Courant assigné
Caractéristique
Pouvoir de coupure assigné
Tableau 11: Types de sécurisation admissibles
Disjoncteur de ligne
CEI 60947-2
400 V (L-L) ou 230 V (L-N)
B, C, K ou Z
En cas d'installation conformément à CEI 61010-2-30
5252433/18 FR
6 Montage
Fusible
CEI 60269
30 mA...16 A
À action rapide, semi-re-
tardée, retardée
50 kA
CAT II : 10 kA
Maschinenfabrik Reinhausen GmbH 2024
