Graco Reactor 3 Fonctionnement page 41

Circulation de fluide
Circulation par le Reactor
Pour éviter d'endommager l'équipement, ne pas
faire circuler du fluide contenant un agent gonflant
sans consulter le fournisseur de produit sur les
limites de température du fluide.
REMARQUE : il est possible de réaliser un transfert
de chaleur optimal à bas débit en définissant les
points de consigne de la température sur la
température du fût souhaitée. Pour faire circuler le
produit dans le collecteur de pistolet et le flexible de
préchauffage, voir Circulation par le collecteur du
pistolet, page 42.
1. Acheminer le retour des conduites de circulation
vers leurs fûts d'alimentation des composants A
et B respectifs. Voir Installation type avec
circulation du collecteur de fluide du système
vers le fût, page 21. Utiliser des flexibles prévus
pour la pression de service maximum de cet
équipement. Voir Spécifications techniques,
page 66.
2. Suivre les instructions de Démarrage, page 34.
Afin de prévenir des blessures cutanées graves
et des éclaboussures de fluide, ne pas installer de
vannes d'arrêt en aval des sorties des vannes de
DÉCOMPRESSION/PULVÉRISATION. Les vannes
font office de soupape de sûreté en cas de
surpression quand elles sont réglées sur PULVÉRI-
SATION. Les conduites doivent être ouvertes de
manière à ce que les vannes puissent décompresser
automatiquement lorsque la machine est en marche.

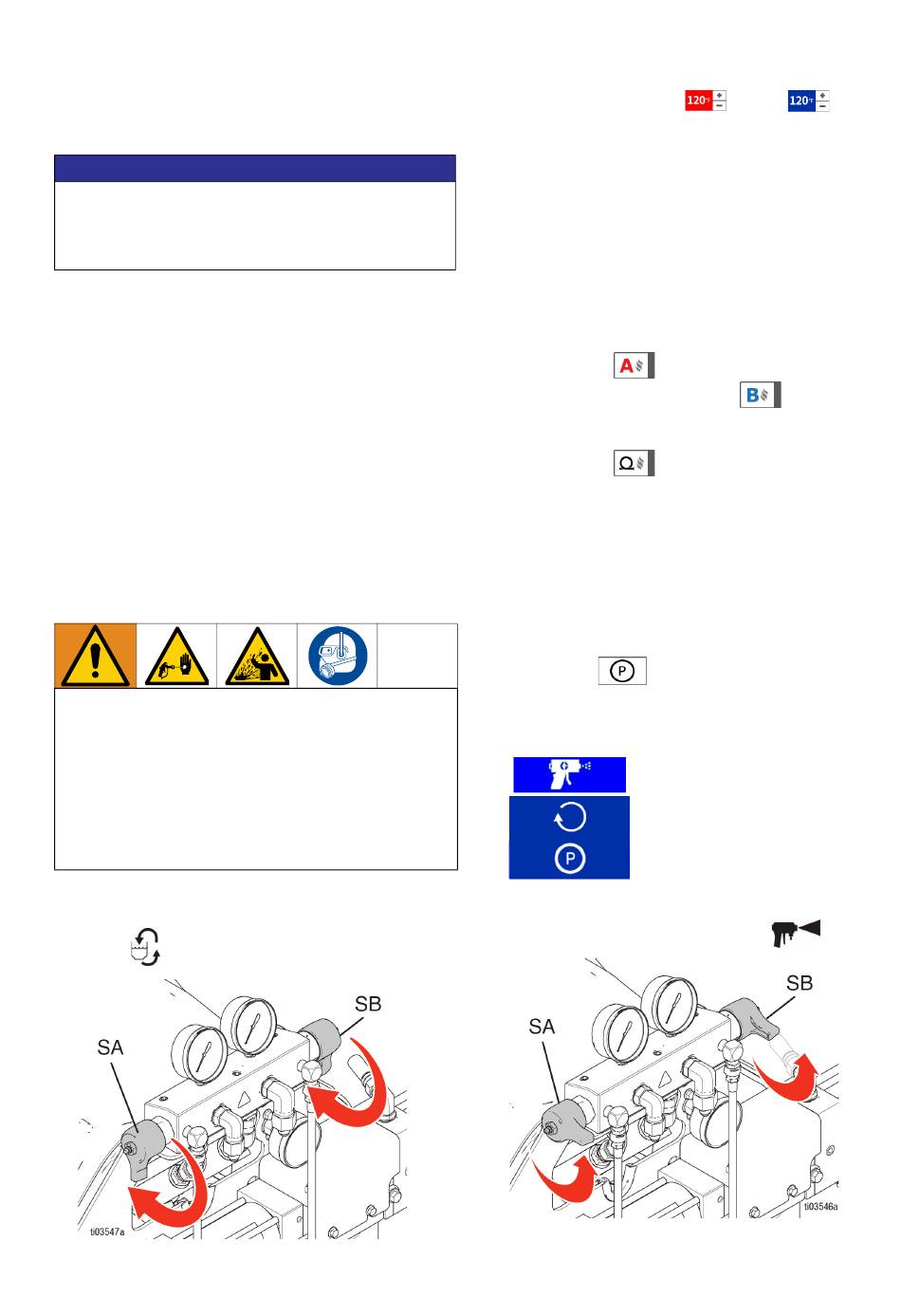

3. Mettre les vannes de décompression/pulvérisa-
tion (SA, SB) sur la position décompression/circu-
lation .
X021141FR
AVIS
4. Appuyer sur +/- pour définir les cibles de
température pour ISO
l'écran ADM.
5. Utiliser le mode à-coups pour faire circuler le
fluide jusqu'à ce que la température du fût
souhaitée pour les températures ISO et RES
atteigne son objectif respectif. Les systèmes
Reactor permettent à l'ensemble du système
d'être en mode à-coups et aux pompes de
transfert côtés A et B d'être mises en mode
à-coups séparément. Voir Mode à-coups,
page 38.
6. Appuyer sur
chauffage ISO et appuyer sur
la zone de chauffage RES.
7. Appuyer sur
du flexible.
8. Définir les cibles de température pour les
températures de pulvérisation ISO et RES
souhaitées. Attendre que les relevés de
température du fluide atteignent leurs cibles
de température définies.
9. Appuyer sur le bouton Mode de
pompage .
10. Sélectionner Mode de pulvérisation dans
le menu déroulant.
11. Positionner les vannes de décompression/pulvé-
risation (SA, SB) sur pulvérisation
Fonctionnement
et RES
pour allumer la zone de
pour allumer
pour allumer le chauffage
.
sur
