Graco Reactor 3 Fonctionnement page 32

Configuration

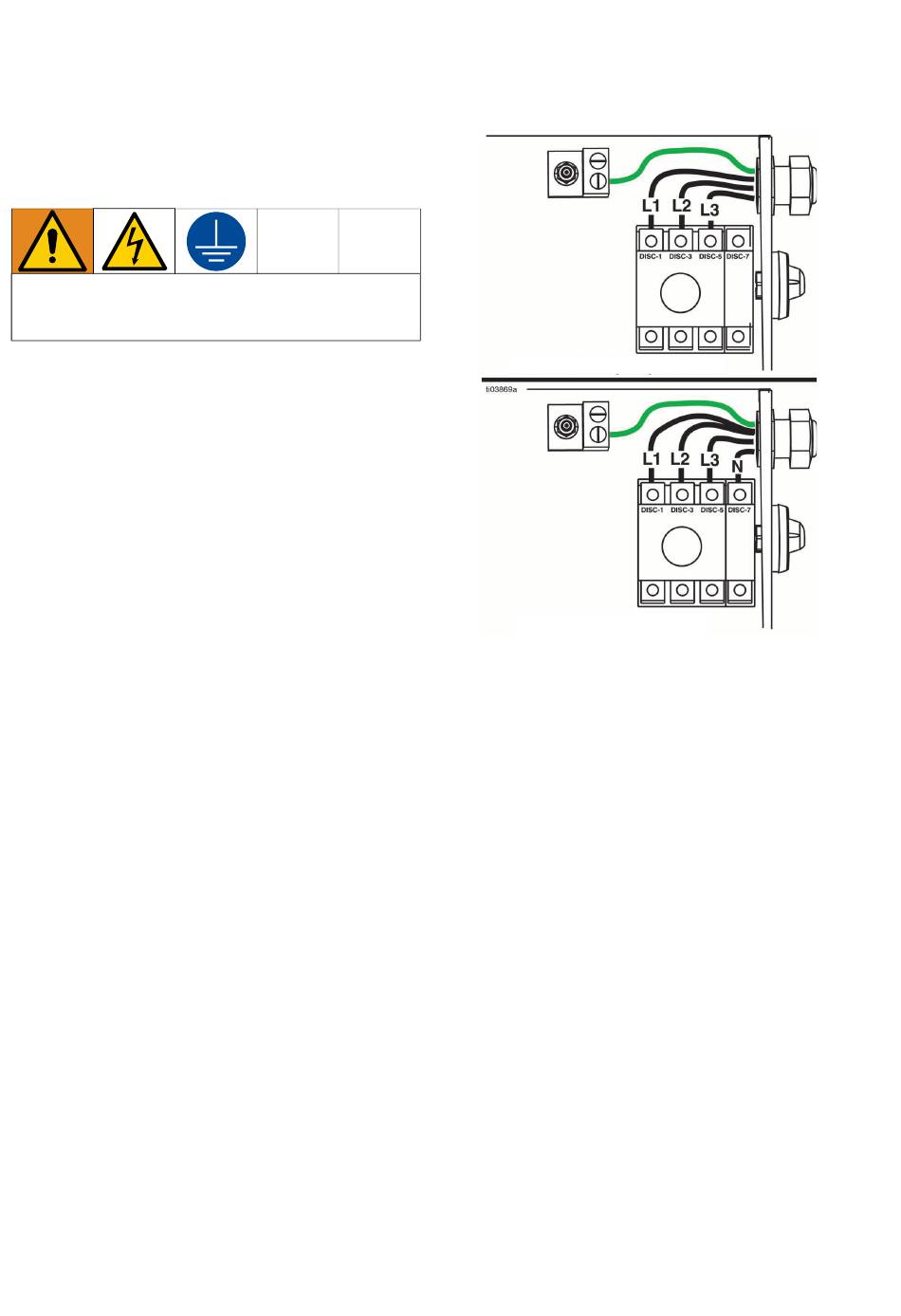

Raccordement au secteur
H-30 / H-XP2 (50 Hz)
H-50 / H-XP3 (50/60 Hz)
Tout le câblage électrique doit être effectué par un
électricien qualifié et respecter l'ensemble des codes
et réglementations en vigueur localement.
1. Mettre l'interrupteur d'alimentation principal (MP)
sur ARRÊT.
2. Ouvrir la porte du coffret électrique.
3. Faire passer le câble d'alimentation dans le
serre-câble (EC) du coffret électrique.
4. Brancher les fils de terre et d'alimentation
entrants comme illustré sur l'image. Tirer
doucement sur tous les branchements pour
vérifier qu'ils sont correctement installés.
5. Vérifier que tous les éléments sont correctement
branchés comme illustré sur l'image, puis fermer
la porte du coffret électrique.
32
200-240 VCA, 3Ø, EN TRIANGLE
350-415 VCA, 3Ø, EN ÉTOILE
X021141FR
