Graco Reactor 3 Fonctionnement page 22

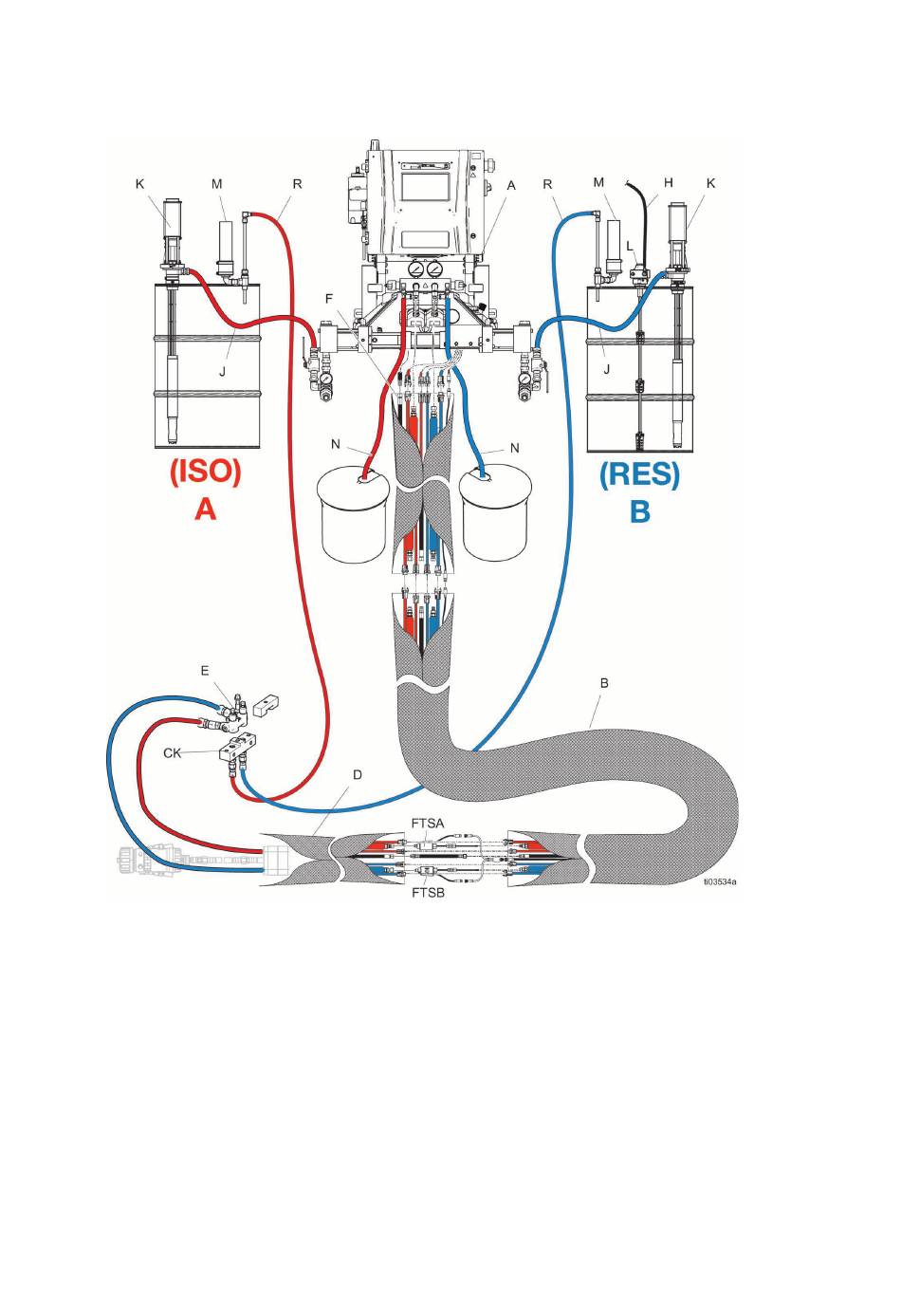

Installation type
Installation type avec collecteur de fluide du pistolet vers
la circulation du fût
A Doseur Reactor
B* Faisceau de flexibles chauffés
D Flexible souple chauffé
E Collecteur de pistolet
F Flexible d'alimentation en air du pistolet
H Conduite d'arrivée d'air de l'agitateur
J Conduites d'alimentation en fluide
K Pompes de transfert
* Montré déroulé pour plus de clarté. Entourer de ruban pendant le fonctionnement. Non inclus sur certains
modèles de flexibles.
22
L Agitateur
M Dessiccateurs
N Vannes de décompression
R Conduites de recirculation
CK Bloc de circulation
FTSA* Capteur de température du fluide (côté A)
FTSB* Capteur de température du fluide (côté B)
X021141FR
