Installation
Installation
Emplacement
Pour une utilisation et une maintenance faciles :
• Pour faciliter le fonctionnement et la
maintenance, s'assurer de la présence d'un
éclairage adéquat dans la zone où le Reactor est
installé à des fins de visibilité et de sécurité.
• Pour faciliter le fonctionnement et la maintenance,
s'assurer qu'il y a suffisamment d'espace sur le
devant et les côtés du Reactor pour accéder aux
vannes ou utiliser des clés et outils.
Outils nécessaires pour
l'installation
Clé ou douille de 9/16 po.

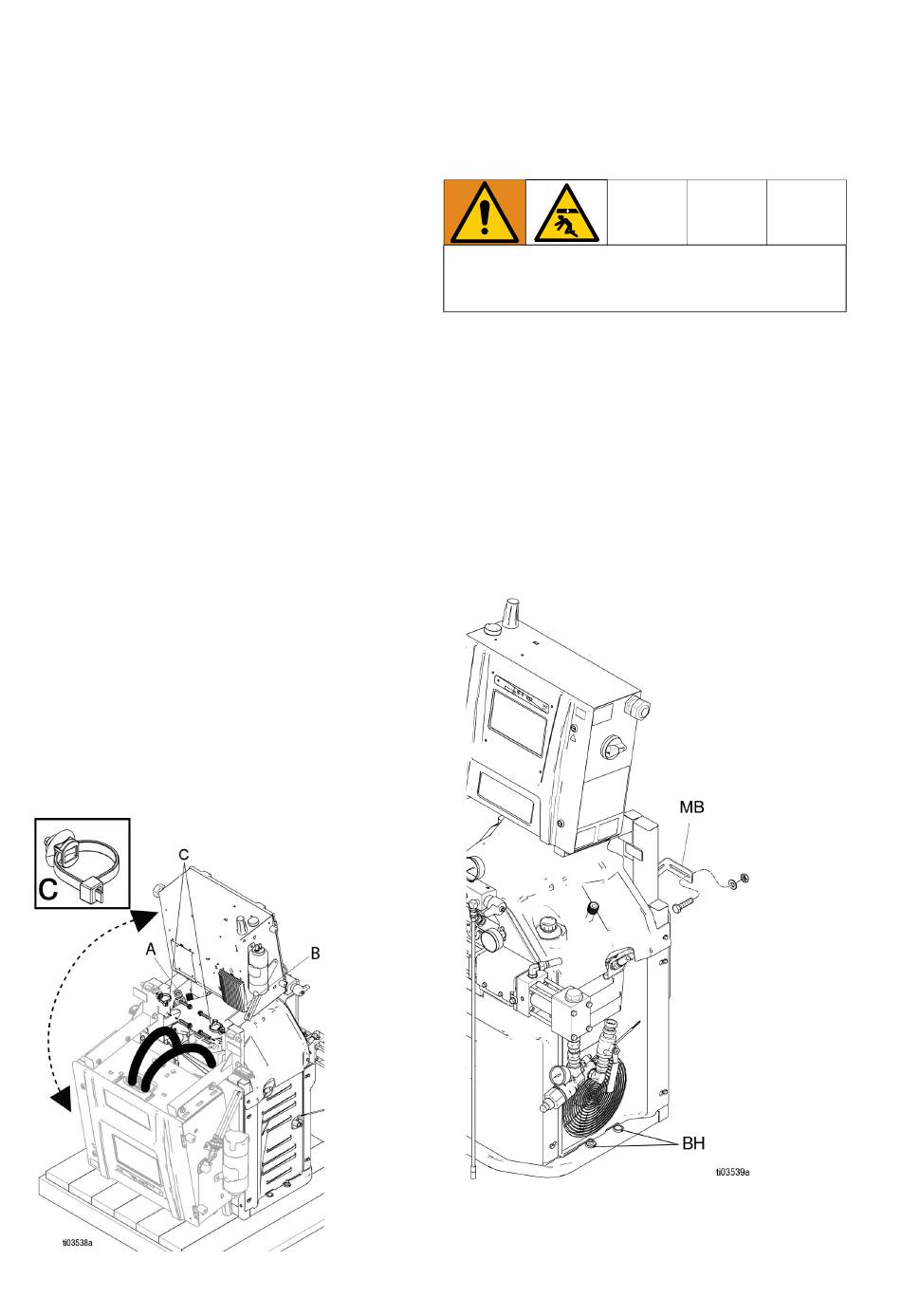

Montage du doseur
Les doseurs Reactor 3 arrivent en configuration
d'expédition. Avant de monter le système, assembler
le doseur en position verticale.
1. Retirer les boulons (A) et les écrous.
2. Pivoter le boîtier électrique à la verticale.
3. Remonter le boulon (A) avec l'écrou. Serrer le
boulon (B) et l'écrou.
4. Placer les faisceaux de câbles contre le châssis.
Fixer les faisceaux au châssis à l'aide d'une
attache de câble desserrée (C) sur chaque côté.
28
Montage du système
Pour éviter toute blessure grave due à un
basculement du système, s'assurer que le Reactor
est correctement fixé au mur.
REMARQUE : les supports de montage et les
boulons sont inclus dans le coffret des pièces
détachées expédié avec le système.
1. Fixer les supports pour montage mural gauche
et droit (MB) au mur. Si le supports ne s'alignent
pas avec l'espacement des goujons du mur,
fixer un morceau de bois aux goujons, puis fixer
les supports sur le bois.
2. Utiliser les quatre orifices à la base du châssis
du système (BH) pour fixer la base au sol.
Les boulons ne sont pas fournis.
