Graco Reactor 3 Fonctionnement page 25

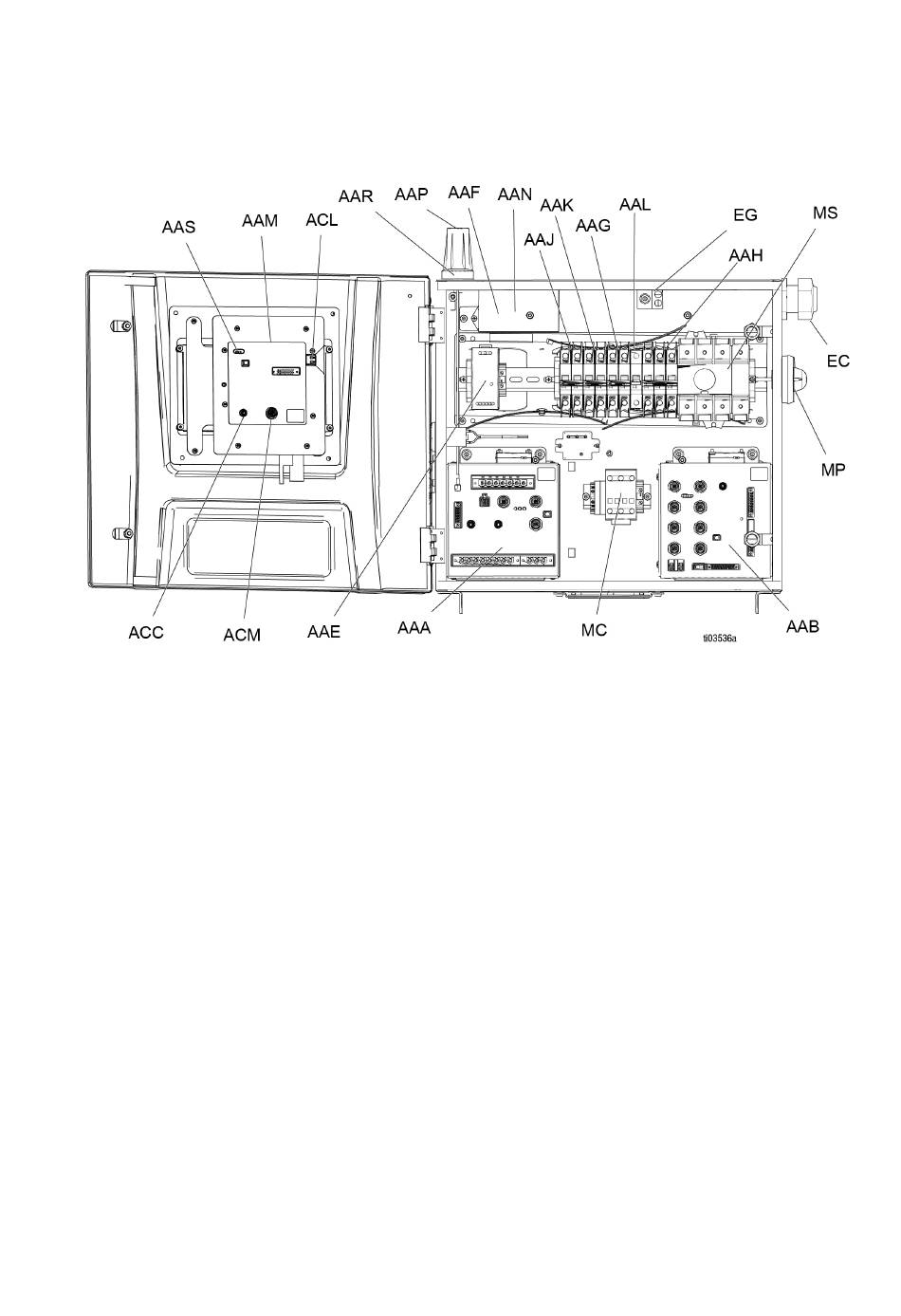

Coffret électrique
Reactor H-50/H-XP3
AAA Module de commande de la température
(TCM)
AAB Module de commande hydraulique (HCM)
AAE Alimentation électrique 24 V
AAF Protection contre les surtensions
AAG Disjoncteur du transformateur
AAH Disjoncteur du moteur
AAJ Disjoncteur du réchauffeur côté A
AAK Disjoncteur du réchauffeur côté B
AAL Disjoncteur du flexible
AAM Module d'affichage avancé (ADM)
AAN Module de l'application Reactor Connect
AAP Antenne cellulaire
AAR Antenne GPS
AAS Voyants d'état DEL ADM
ACC Raccordement du câble du module Reactor
Connect
ACL Port USB de l'ADM
ACM ADM Raccordement du câble CAN de l'CM
X021141FR
EC Réducteur de tension du cordon
d'alimentation électrique entrant
EG Borne de terre d'alimentation entrante
MC Contacteur de moteur
MP Bouton de déconnexion de l'alimentation
principale
MS Sectionneur d'alimentation principale
Identification des composants
25
