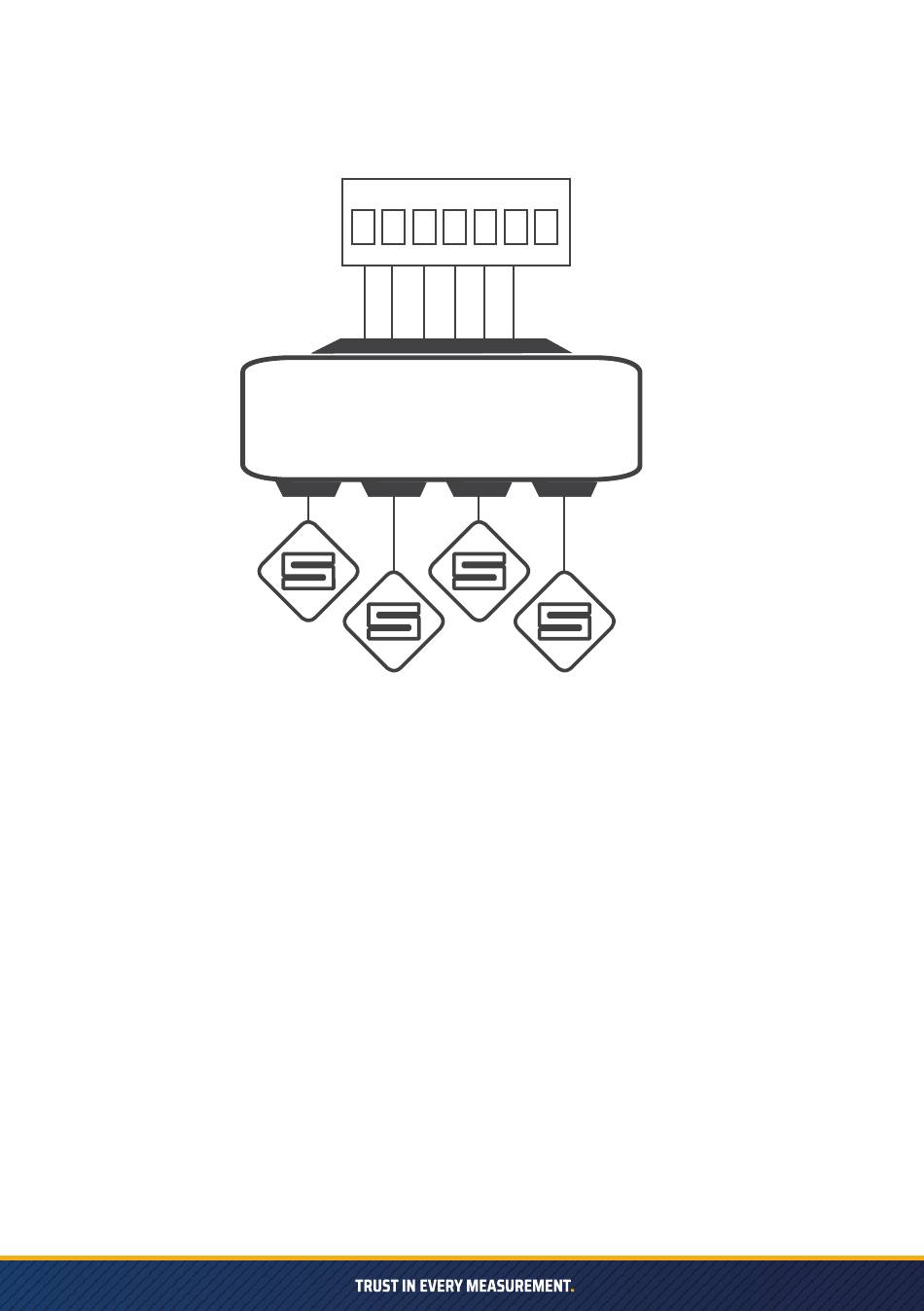

Figure 5 - Exemple de connexion de 4 capteurs à travers une „boîte de
jonction" ou une „boîte de connexions".
1.12.2 Connexions avec 3 ou 4 capteurs
L'utilisation de trois capteurs est la meilleure façon de répartir le poids sur un avion, bien qu'il soit courant
de travailler avec trois capteurs. avec 4 cellules de charge, dans des applications avec des réservoirs, des
trémies et similaires. Lorsque l'on travaille avec plusieurs capteurs de pesage, la connexion optimale est
celle qui fait converger les fils du capteur dans la même zone centrale, de sorte que tous les capteurs se
trouvent à la même „distance électrique" de l'appareil de mesure. Utilisez le même type de cellule de char-
ge (par exemple, des cellules de charge avec une charge nominale de 100Kg et une sensibilité de 2mV/V)
et connectez les fils à la zone centrale comme indiqué ci-dessous. Configurez l'instrument comme indiqué
dans ce manuel, en supposant que :
»
„la sensibilité du système reste la même (2mV/V)
»
„Le poids nominal du système est l'addition du poids nominal de chaque cellule (3x100Kg=300Kg pour 3
cellules ou 4x100Kg=400Kg pour 4 cellules).
Les fils „sense" sont acheminés vers la zone centrale en même temps que les fils „Vexc", mais ne sont pas
propagés vers chaque cellule individuelle. Si vous ne souhaitez pas utiliser les fils „sense", voir le point
1.8.1.
Compteur
connexions
1 2 3 4 5 6 7
Boîte de jonction
(boîte de
connexions)
13
