1.13.8 Alarmes
L'instrument gère 3 alarmes internes indépendantes,
chacune contrôlant l'activation d'une sortie de contrôle
optionnelle de type relais, transistor ou SSR. Ces sorties
sont optionnelles (voir section 2) et sont installées aux
emplacements libres de l'instrument (voir section 1.18).
L'instrument possède trois voyants en façade qui
reflètent l'état des trois alarmes internes, identifiées
comme ‚1', ‚2' et ‚3'.
»
„Paramètres configurables Chaque alarme possède
plusieurs paramètres de configuration, à commencer
par le point de consigne habituel, l'hystérésis et les
types d'alarme maximum (alarme active lorsque
la lecture est supérieure au point de consigne)
ou minimum (alarme active lorsque la lecture est
inférieure au minimum) (voir figure 9).
»
Délais d'activation et de désactivation Chaque
alarme peut configurer des délais d'activation et de
désactivation indépendants. Ces délais affectent
l'alarme dans son ensemble, et le délai affecte la led
frontale et le relais associé.
»
Activation de la stabilité L'activation de la stabilité
retarde l'activation de l'alarme jusqu'à ce que la
lecture soit stable (voir figure 10). pplication : le
remplissage d'un réservoir avec un liquide est
contrôlé par un capteur de charge. Lorsque le niveau
atteint 5000 litres, l'alarme 1 se déclenche pour
arrêter la pompe de remplissage. Après l'arrêt de la
pompe, le liquide continue à se déplacer à l'intérieur
du réservoir et ce mouvement est reflété. dans les
oscillations de poids et de lecture. L'alarme 2 est
configurée comme „alarme de stabilité" et s'active
lorsque le liquide à l'intérieur du réservoir est au
repos. À ce moment, le réservoir peut être retiré en
toute sécurité.
»
Deuxième point de consigne La configuration d'un
second point de consigne crée des „alarmes à
fenêtre". L'alarme fenêtrée contrôle à l'aide d'une
seule sortie de relais si la lecture se situe à l'intérieur
ou à l'extérieur des valeurs définies (voir figure 11).
»
Relais inversé Activez la fonction „relais inversé"
pour inverser la logique d'activation du relais
associé.
»
„Alarmes verrouillées Activez la fonction „alarmes
verrouillées" pour obliger l'opérateur à interagir avec
l'instrument lorsqu'une alarme s'est déclenchée.
Une fois activée, l'alarme reste bloquée à l'état actif,
même si la lecture revient à une valeur inférieure
au point de consigne, jusqu'à ce que l'opérateur
déverrouille manuellement les alarmes en
»
appuyant sur la touche frontale ‚LE' (←).
22
Reading
Reading
hysteresis
hysteresis
on
on
on
on
delay
delay
delay
delay
on
on

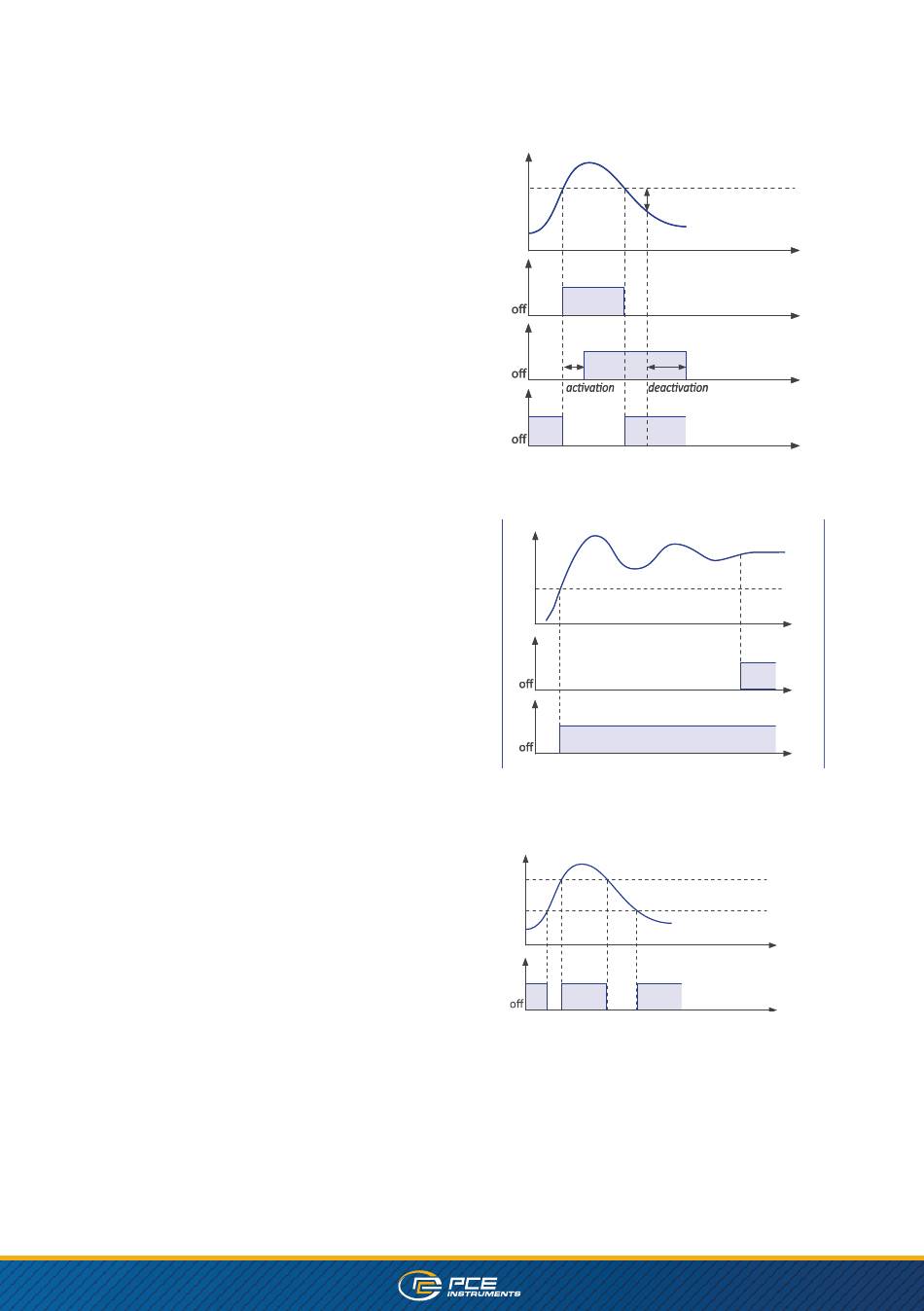

Figure 9 - Exemples d'alarmes avec 1 point de
consigne
Reading
Reading
Set points 1 and 2
Set points 1 and 2
5000
5000
AL1
AL1
Alarm 2 as maximum with
Alarm 2 as maximum with
on
on
stability.
stability.
AL2
AL2
Alarm 1 as maximum.
Alarm 1 as maximum.
on
on
Figure 10 - Exemple d'alarme avec
stabilité
Reading
on
Figure 11 - Exemple d'alarme avec double point de
consigne
setpoint
setpoint
t
t
Alarm as maximum, no
Alarm as maximum, no
hysteresis and no delays
hysteresis and no delays
t
t
Alarm as maximum, with
Alarm as maximum, with
hysteresis and delays
hysteresis and delays
t
t
Alarm as minimum,no
Alarm as minimum,no
hysteresis and no delays
hysteresis and no delays
t
t
t
t
t
t
Set point 2
Set point 1
t
Alarm as minimum, with
double setpoint, no hyster-
esis and no delays
