2.7 Module PCE-DPD/232
Le module PCE-DPD/232 fournit une sortie ASCII
RS-232 isolée, à installer sur les compteurs.
Le protocole met en oeuvre une MASTER / SLAVE,
adressable avec un maximum de 31 modules
esclaves. Le mode esclave permet d'accéder aux re-
gistres de l'instrument (valeurs d'affichage, sta-tus
d'alarme, mémoire des maximums et minimums,
etc). Configuration à partir du clavier avant, via les
entrées de menu ‚Opt.1', ‚Opt.2' ou ‚Opt.3', en fonc-
tion de l'emplacement où le module est installé.
Les modules PCE-DPD/232 peuvent être fournis
déjà installés dans un compteur de tableau ou
comme module autonome. L'installation ne néces-
site aucune soudure ni configuration particulière.

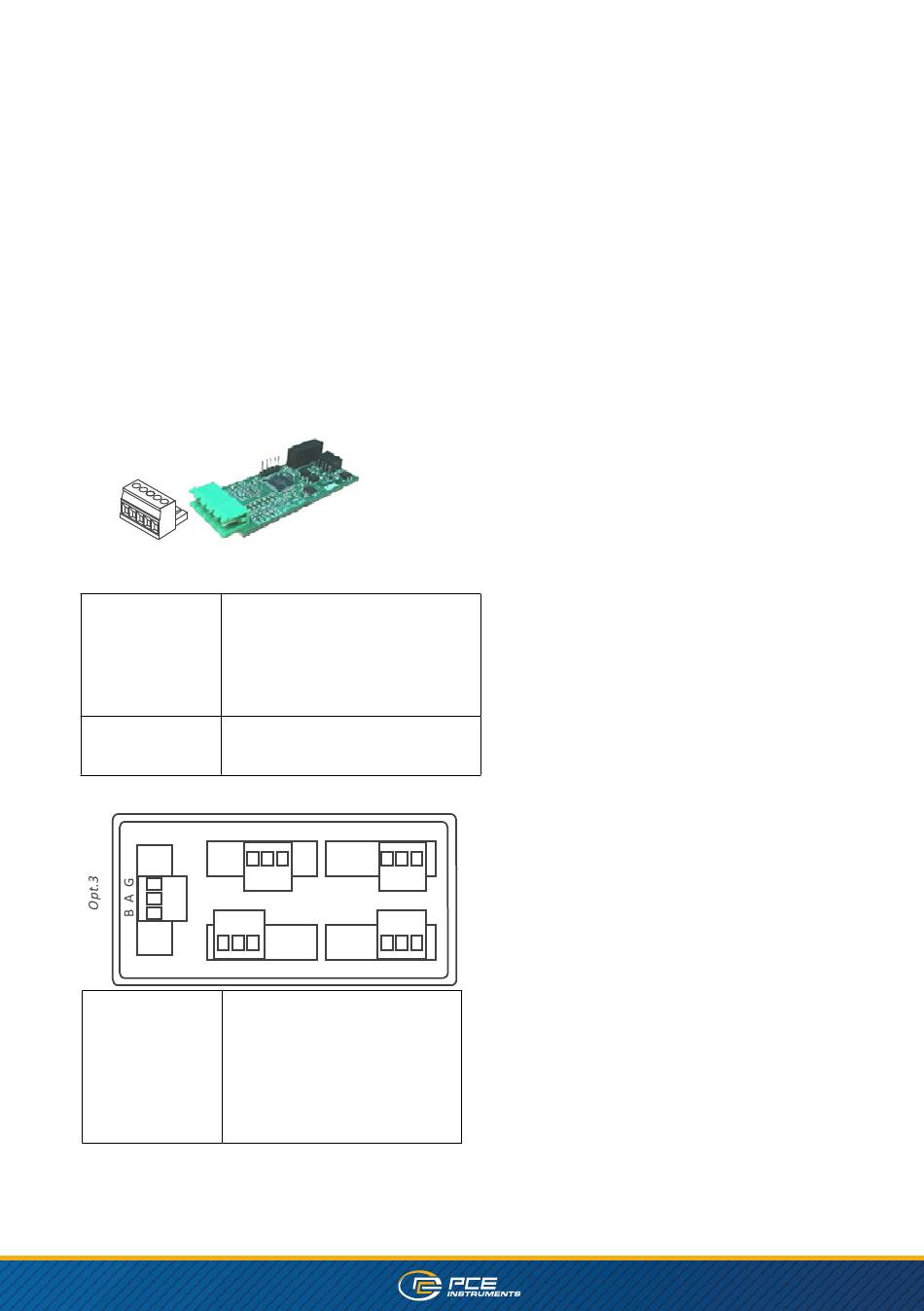

Figure 24 - Détail des communications RS-232
module
Protocole
ASCII
Type de bus
RS-485, jusqu'à 57,6 Kbps 1000
Isolation
Vdc
Type de terminal
borne à vis enfichable, pas
5,08 mm
L'installation
Opt.1, Opt.2, Opt.3
est autorisée à
Opt.1
B A G
Signal
A
Signal B (bus RS-485)
B
Signal A (bus RS-485)
C
GND
D
Fil Rx pour la réception des
E
données GND
Figure 25 - Connexions pour la sortie RS-232
40
Opt.2
B A G
Power
