2.3 Module PCE-DPD/SSR
Le module SSR fournit une sortie pour contrôler
un relais SSR, à installer sur les compteurs de la
série M, jusqu'à un maximum de 3 sorties SSR
dans le même compteur. Configuration à partir du
clavier avant, via le menu des alarmes de chaque
instrument. Pour plus d'informations, voir la section
‚alarme' du manuel d'utilisation. Sortie à 2 bornes,
avec +15V @45mA. Les modules SSR peuvent être
fournis déjà installés dans un compteur de tableau
ou en tant que module autonome. L'installation
ne nécessite aucune soudure ni configuration
particulière.
+15 Vdc 'C'

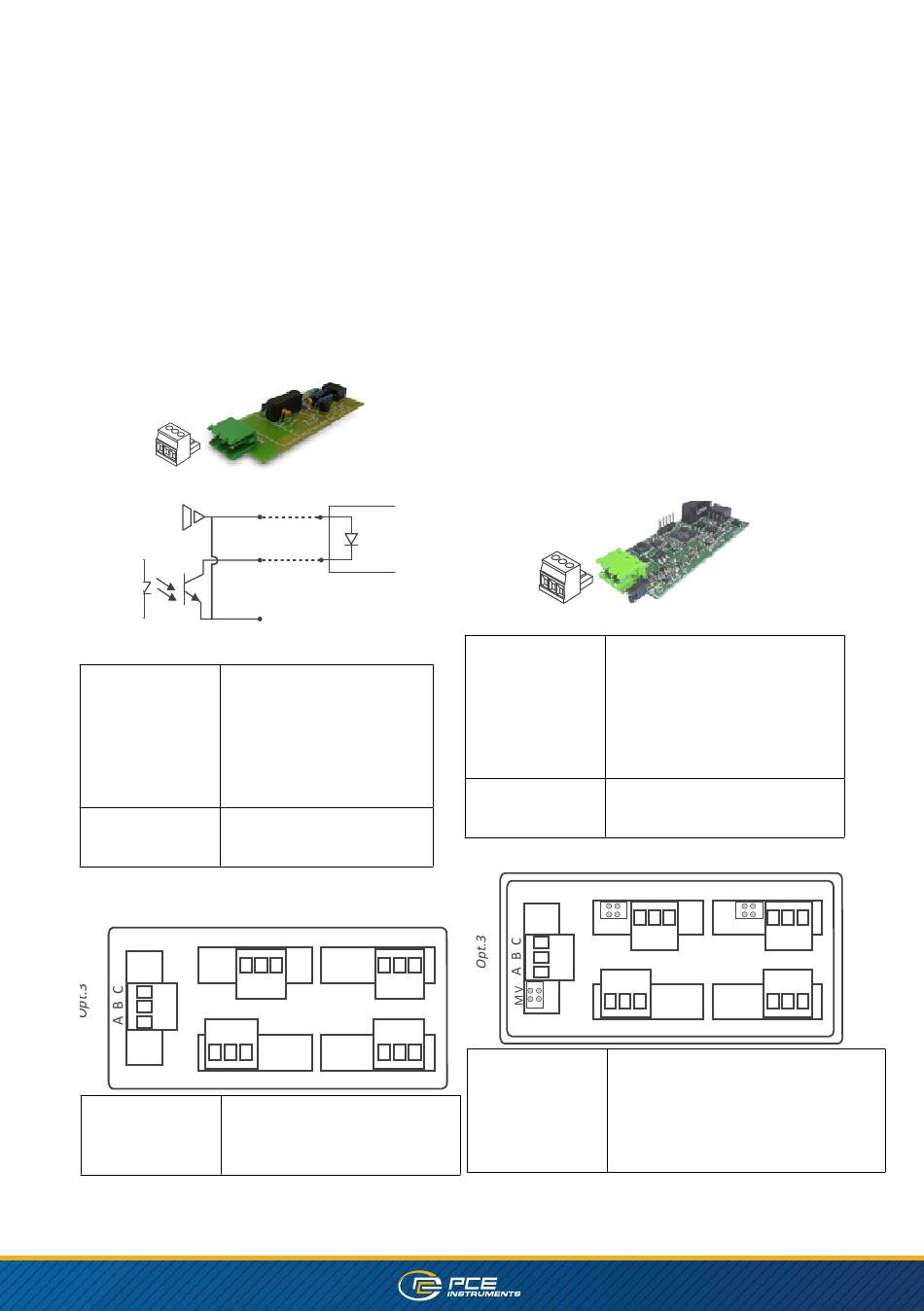

Figure 16 - Détail du module „SSR" et de l'interface
avec le système de contrôle de la qualité. régime
interne
Type de sortie
vers le contrôle et le relais
Sortie en tension
SSR 15 Vdc
Courant
45 mA
maximal
3500 Veff
Isolation
borne à vis enfichable,
Type de terminal
pas de 5,08 mm
L'installation
Opt.1, Opt.2, Opt.3
est autorisée à
Opt.1
A B C
Signal
A
Non connecté
B
Collecteur (-)
C
+15Vdc (+)
Figure 17 - Connexions pour le module SSR de
contrôle
38
Relé SSR
'B'
'A'
Opt.2
A B C
Power
2.4 Module PCE-DPD/AV
Le module PCE-DPD/AV fournit une sortie analogi-
que isolée, configurable pour 4/20 mA ou 0/10 Vdc,
à installer sur les compteurs, jusqu'à un maximum
de 3 sorties analogiques dans le même compteur.
Le signal de sortie est entièrement modulable,
aussi bien avec des pentes positives que négatives,
et est proportionnel à la lecture. La sortie analogi-
que peut être configurée pour des boucles actives
(l'instrument fournit l'alimentation à la boucle ana-
logique) ou des boucles passives (l'alimentation de
la boucle est externe à l'instrument). Configuration
à partir du clavier avant, via les entrées de menu
‚Opt.1', ‚Opt.2' ou ‚Opt.3', en fonction de l'emplace-
ment où le module est installé. Les modules PCE-
DPD/AV peuvent être fournis déjà installés dans un
compteur de tableau ou comme module autonome.
L'installation ne nécessite aucune soudure ni confi-
guration particulière.
Figure 18 - Détail du module de sortie analogique
Signal de sortie
4/20mA, 0/10Vdc (active et
passif)
Précision
0,1% FS
L'isolement
1000 Vdc
Type de terminal
borne à vis enfichable, pas
5,08 mm
L'installation
Opt.1, Opt.2, Opt.3
est autorisée à
Opt.1
A B C
MV
Signal
A
Tension d'excitation
B
Signal en mA ou Vdc
C
Communs
Cavalier M
Cavalier fermé pour la sortie MA
Cavalier V
Cavalier fermé pour la sortie Vdc
Figure 19 - Connexions pour le module de sortie
analogique
Opt.2
A B C
MV
Power
