2.5 Module PCE-DPD/MB
Le module PCE-DPD/MB fournit une sortie RS-485
Modbus RTU isolée, à installer sur les compteurs.
Le module implémente la fonction 4 (Read In-
put Re- gisters) du protocole Modbus RTU, pour
accéder aux registres de l'instrument (valeurs d'af-
fichage, état des alarmes, mémoire du maximum et
du mini-mum, etc). Configuration à partir du clavier
avant, via les entrées de menu ‚Opt.1', ‚Opt.2' ou
‚Opt.3', en fonction de l'emplacement où le module
est installé. Les modules PCE-DPD/MB peuvent
être fournis déjà installés dans un compteur de
tableau ou comme module autonome. L'installa-
tion ne nécessite aucune soudure ni configuration
particulière.

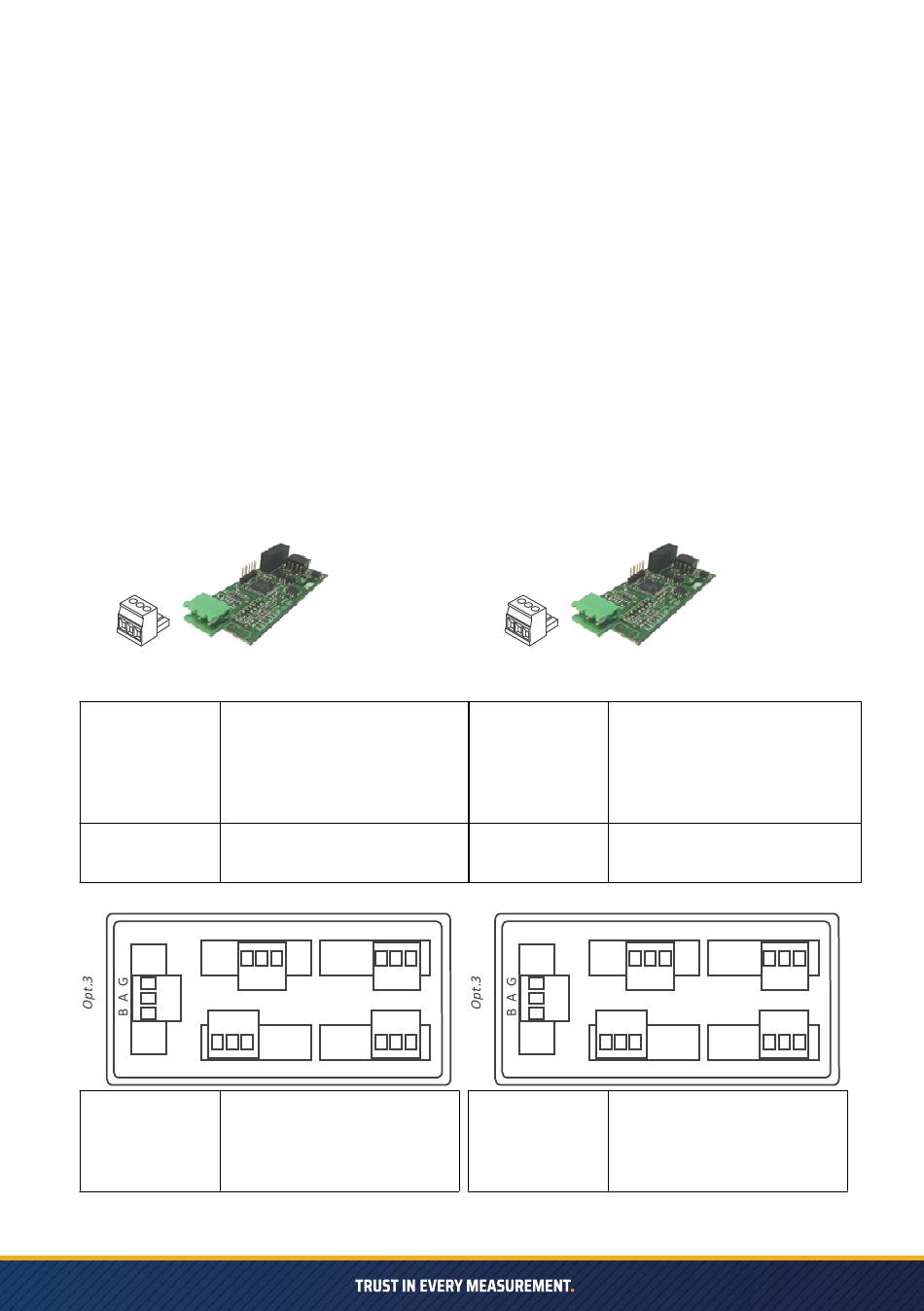

Figure 20 - Détail des communications Modbus RTU
module
Protocole
Modbus RTU
Type de bus
RS-485, jusqu'à 57,6 Kbps 1000
Isolation
Vdc
Type de terminal
borne à vis enfichable, pas
5,08 mm
L'installation
Opt.1, Opt.2, Opt.3
est autorisée à
Opt.1
B A G
Signal
A
Signal B (bus RS-485)
B
Signal A (bus RS-485)
C
GND
Figure 21 - Connexions pour la sortie Modbus RTU
2.6 Module PCE-DPD/485
Le module PCE-DPD/485 fournit une sortie ASCII
RS-485 isolée, à installer sur les compteurs.
Le protocole met en œuvre une MASTER / SLAVE,
adressable avec un maximum de 31 modules
esclaves. Le mode esclave permet d'accéder aux re-
gistres de l'instrument (valeurs d'affichage, sta-tus
d'alarme, mémoire des maximums et minimums,
etc). Il permet de répéter la lecture sur des comp-
teurs de grand format, des compteurs à panneau et
des automates à distance. Configuration à partir du
clavier frontal, à travers les entrées de menu ‚Opt.1',
‚Opt.2' ou ‚Opt.3', en fonction de l'emplacement où
le module est installé. Les modules PCE-DPD/485
peuvent être fournis déjà installés dans un
compteur de tableau ou comme module autono-
me. L'installation ne nécessite aucune soudure ni
configuration particulière.
Figure 22 - Détail des communications RS-485
module
Protocole
Type de bus
Isolation
Type de terminal
L'installation
est autorisée à
Opt.2
B A G
Power
A
B
C
Figure 23 - Connexions pour la sortie RS-485
ASCII
RS-485, jusqu'à 57,6 Kbps 1000
Vdc
borne à vis enfichable, pas
5,08 mm
Opt.1, Opt.2, Opt.3
Opt.1
Opt.2
B A G
B A G
Signal
Power
Signal B (bus RS-485)
Signal A (bus RS-485)
GND
